高性能三軸角速率傳感器 DTS ARS3 PRO-18K

ARS3 PRO是一款超小型三軸陀螺儀

設計用于精確測量高角速度

即使在過度的沖擊和振動中也能達到高速度

環境。 包裝在堅固的鋁中

外殼，ARS3 PRO是小的高速率

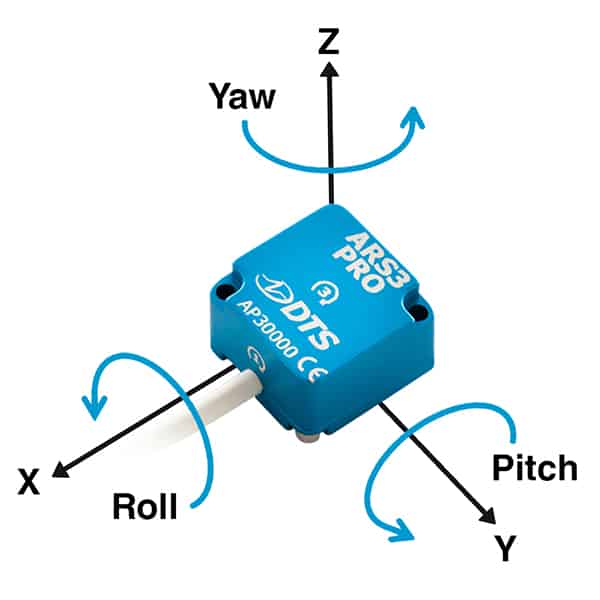

角速率傳感器可提供3種獨立傳感

沿X，Y和Z平面定向的元素具有完整的音高，

滾動和偏航測量。

3軸ARS3 PRO重量輕，重量輕，是可用于動態測試的高耐沖擊和振動角速度傳感器。

的性能和可靠性使ARS3 PRO成為范圍內汽車安全碰撞測試，航的空航天，虛擬儀器，生物力學和爆炸測試的傳感器。

特征

•超小型，輕巧的三軸封裝

•可靠； 在高沖擊和振動環境中精度高

•標準范圍選項：±300、1500、8k，18k，50k deg / sec。 直流響應

•5.0–14.0 VDC勵磁

•分流檢查； 3000Ω等效電橋電阻

•Dallas ID標準，用戶的連接器選項

•IP67防護等級，可防塵和浸入水中。 密封的外殼也是PMHS工作的理想選擇。

•渠道的工廠維修

•提供ISO 17025（A2LA認證）校準服務，可溯源NIST

技術指標

型號范圍帶寬噪聲應用說明

 ARS3 PRO-300±300度/秒范圍

5.2弧度/秒

0-300赫茲

0-2000赫茲

<滿量程的0.6％

超過額定帶寬

較低的動態測量

車輛處理，NVH

?SAEJ211 / ISO 6487 CFC 180測量

?低速率測量需要更高的帶寬

 ARS3 PRO-1500±1500度/秒范圍

26.2弧度/秒

0-2000 Hz <滿量程的0.15％

超過額定帶寬

?中程動態測量

?NHTSA用于FMVSS 202a后部沖擊測試

?SAEJ211 / ISO 6487 CFC 1000測量

 ARS3 PRO-8K±8000度/秒范圍

139.6弧度/秒

0-300 Hz <滿量程的0.15％

超過額定帶寬

?高速率動態研究

沖擊時的全身運動

車輛碰撞，雪橇測試

?SAEJ211 / ISO 6487 CFC 180測量

 ±8000度/秒范圍

139.6弧度/秒

0-600 Hz <滿量程的0.20％

超過額定帶寬

?高速率測量需要更高的帶寬

 ±8000度/秒范圍

139.6弧度/秒

0-2000 Hz <滿量程的0.30％

超過額定帶寬

?高范圍測量和高帶寬

?測試假人，頭型沖擊

?SAEJ211 / ISO 6487 CFC 1000測量

ARS3 PRO-18K±18000度/秒范圍

314.2弧度/秒

0-2000 Hz <滿量程的0.35％

超過額定帶寬

高速動態測量

?生物力學測試要求很高的速度

測量

?SAEJ211 / ISO 6487 CFC 1000測量

 型號帶寬*噪聲應用說明

 ARS3 PRO-50k±50000度/秒范圍

872.7弧度/秒

0-2000 Hz <滿量程的0.15％

超過額定帶寬

?環境，重型安裝

?SAEJ211 / ISO 6487 CFC 1000測量

CFC =頻道頻率等級

物理

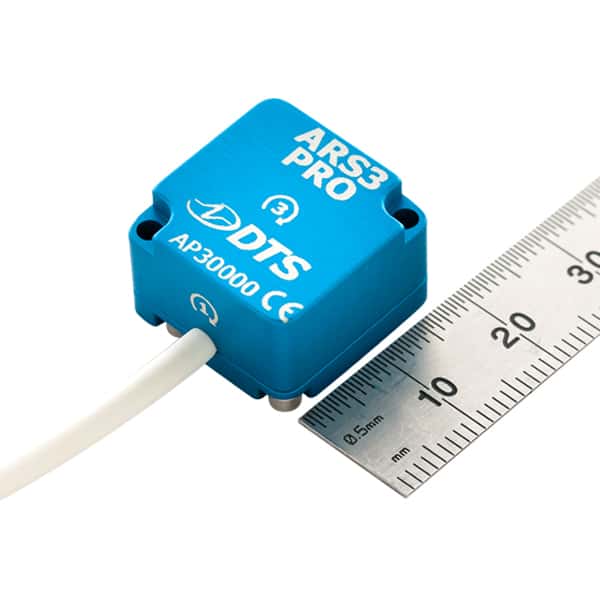

 尺寸：19 x 19 x 12.5毫米（0.75 x 0.75 x 0.49英寸）

 外殼：陽極氧化鋁

 重量：10克（0.35盎司）

環境方面

 工作溫度：-40至+ 85°C（-40至+ 185°F）

 加速度：10000克，0.5毫秒（僅生存）

 IP等級：IP67，短期浸沒

電氣的

 勵磁：5.0-14.0 VDC

 輸出與勵磁不成比例

 電流：每軸標稱值4 mA

 信號電壓：高于2.42.4V的中心勵磁

 零輸出：±200 mV

 滿量程輸出：±2 V標稱值

 分流檢查：3000Ω等效電橋電阻

性能

 橫軸靈敏度：<1.0％

 非線性度：<0.5％滿量程

 線性影響

 加速度：<0.1度/秒/克（典型值）

 熱漂移：-40至+ 85C

 零：±1度/秒（對于18k和50k，±5度/秒）

 靈敏度：±2％（1500和8k時為±5％）

校準

 提供的校準：NIST可追溯

 符合ISO 17025：ISO 17025（A2LA認證）

 服務選項：工廠或現場，提供服務合同

連接器

 類型：標準：1個三軸16針Omnetics連接器

達拉斯（23英尺）。可選：適配器電纜

帶尾纖或選擇的連接器（2英尺）。

可選配件

 適配電纜：具有各種功能的三軸電纜組件

 的連接器選項可用于

 將ARS3 PRO連接到DTS并

 其他DAS解決方案

 .

規格書

特征

高性能

•超小，重量輕，三軸傳感器

•高耐震性

•密封用于PMHS測試

多才多藝

•多種范圍和帶寬選項

•Dallas ID標準，用戶的連接器

•XYZ方向可實現全俯仰，橫搖和橫擺
