newport LBP2-HR-IR2 LBP2 激光束分析儀

LBP2-HR-VIS2

LBP2 系列激光束分析儀可通過直觀而強大的應用軟件快速進行空間光束輪廓測量。

• 新功能！引入了兼容 Windows 10 和 USB3.0 的相機
• 廣泛的 ISO 11145、11146-1/-3 套件以及 13694 測量
• 獲得專發利的 Ultracal™ 算法可實現高的精度測量
• 合格/不合格的測試適用于大多數測量的參數
• 所有測量參數的統計分析
• 工業標準數據文件格式，HDF5 和 CSV

特征

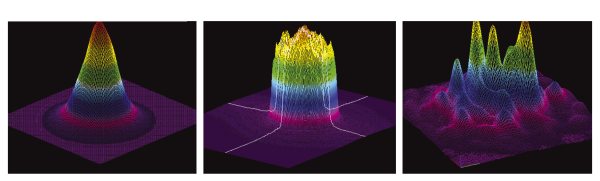

非高斯光束輪廓

全不銹鋼結構

雖然許多激光系統使用近高斯光束工作，但其他激光系統擁有非高斯光束，它們的傳播方式不同，并且空間分布也大不相同（例如，請參見上圖）。在某些情況下，激光諧振器會發射具有較高階TEM mn的光束模式。根據諧振器的幾何形狀，這些模式本質上可以是圓柱形的，被稱為拉蓋爾-高斯光束或矩形，被稱為埃爾米-高斯束。在其他情況下，通過光學系統將激光束修改為無法使用高斯光束分析來近似其輪廓和傳播的程度。平頂光束就是一個這樣的例子，其中光束在其光束寬度上顯示出幾乎恒定的輻照度。給定光束輪廓的陡峭邊緣，這些光束的直徑通常以其半峰全寬（FWHM）值（而不是HW1 / e 2）來表征用于高斯光束的半徑值。這種平頂光束對于基于激光的材料加工非常重要，在這種工藝中，恒定的輻照度可提供更均勻的材料改性。這些光束的傳播可能非常復雜，并且當激光束過滿聚焦物鏡以在高分辨率顯微鏡中產生非常小的光斑大小時，經常會遇到這些光束的傳播。

適合各種應用的高品質相機

新的 LBP2 系列激光束分析儀有可見 (190 - 1100 nm) CCD 或磷光體涂層 (1440 - 1605 nm) CCD 相機。這兩款相機都有 640x480 陣列低分辨率或 1600x1200 陣列高分辨率版本。

3D光束輪廓可直觀了解強度分布

用于大功率輸入的可堆疊衰減器

每個激光束分析儀都配有可堆疊的中性密度濾光片（一個 ND1 和兩個 ND2 濾光片），通光孔徑為 19 mm，1 英寸-32UN（C 卡口）。這些 ND 濾光片的損傷閾值為 5 W/cm2。

LBP2系列帶有一個ND1和兩個ND2可堆疊衰減器。

輕松的軟件和相機安裝

簡單方便的 LBP2 軟件和相機安裝。有關分步說明，請參閱視頻。

廣泛的軟件功能

LBP2 軟件接口通過易于使用的軟件用戶接口提供廣泛的功能和 ISO 批準的定量結果。獲得專發利的 UltraCal 算法保證數據基線或“零參考點”精確到以像素為基礎的數字計數的 1/10。ISO 11146 要求使用基線校正算法來提高波束寬度測量的精度。

紫外光束成像器

新的 LBP2-UVIMG 是需要查看 193 到 360 nm 光束剖面的用戶的理想選擇。存在將通過硅相機成像不良的紫外線輻射轉換成可見光的熒光板。然后將其成像到 CCD 上。該轉換器具有高光輸出、寬線性動態范圍和高損傷閾值。分辨率為 35 X 35 um，尺寸為 ＆Oslash

紫外分束器

新的 LBP2-UVBS 是紫外分束器，可以安裝在 LBP2-UVIMG 的輸入孔徑上，以允許將更高功率/能量光束成像到 CCD 相機上。盡管 LBP2-UVIMG 的飽和強度在 248 nm 的 LBP2 光束分析儀中包括的濾光片為 ~ 15 mJ/cm2 和 ~ 20 mJ/cm2，一旦 LBP2-UVBS 安裝在成像器上，可以成像更強的光束。

針對1440-1605 nm進行了優化的熒光粉涂層

通過磷光涂層技術，您可以查看NIR（1440-1605 nm）激光器和光源，以使用LBP2-IR和LBP2-HR-IR進行測量。防斯托克斯熒光粉涂層產生的可見光子的速率約為輸入信號的平方。在軟件的Gamma校正功能中校正了這種非線性或Gamma。因此，可以獲得光束輪廓的準確的線性圖像，從而可以對NIR光束進行標準且經濟高效的分析。注意，由于使用磷光，測得的激光光斑尺寸將略大于實際尺寸。

重新認證

與光功率計或檢測器不同，激光束分析儀沒有任何可重新校準的過程，因為沒有可追溯的標準。但是，為了幫助您保持相機性能，我們建議客戶定期退回相機（在正常使用情況下，建議每12個月退回一次）以進行驗證和重新認證。該過程將在可能的情況下糾正不良像素，清潔成像儀，并確保您的相機仍在按照出廠規格運行。否則，將建議您進行任何可能嚴重到足以限制使用，維修或更換的更改。

LBP2-HR-IR2LBP2 激光束分析儀，1440-1605 nm，1928 x 1448 CCD

LBP2-HR-VIS2激光光束輪廓儀，190-1100 nm硅CCD，1928 x 1448像素

LBP2-HR-VIS3激光光束輪廓儀，190-1100 nm硅CCD，1624 x 1224像素

LBP2-IR2LBP2 激光束分析儀，1440-1605 nm，964 x 724 CCD

LBP2-VIS2LBP2 激光束分析儀，190-1100 nm，964 x 724 CCD

 LBP2-SAM-BB2LBP2 光束采樣系統，190-1550 nm

 LBP2-SAM-NIR2LBP2 光束采樣系統，1064 nm

LBP2-SAM-UV2LBP2 光束采樣系統，266-355 nm

LBP2-SAM-VIS2LBP2 光束采樣系統，400-700nm

 LBP2-ND1中性密度濾光片，旋擰式，5-20% 透射率，LBP2 分析儀

LBP2-ND2中性密度濾光片，旋擰式，0.5-7% 透射率，LBP2 分析儀

LBP2-ND3中性密度濾光片，旋擰式，0.05-2% 透射率，LBP2 分析儀

PSCOUT2-BASEPulseScout2 自相關儀，基本模型，20-3500 fs，420-1600 nm

PSCOUT2-BLUE-PDPulseScout2 BLUE PD 探測器模塊，420-550 nm，包括 SHG 晶體

PSCOUT2-BLUE-PMTPulseScout2 BLUE PMT 探測器模塊，420-550 nm，包括 SHG 晶體

PSCOUT2-RED-PDPulseScout2 RED PD 探測器模塊，520-750nm，包括 SHG 晶體

PSCOUT2-RED-PMTPulseScout2 RED PMT 探測器模塊，520-750nm，包括 SHG 晶體

PSCOUT2-NIR-PDPulseScout2 NIR PD 探測器模塊，700-1100nm，包括 SHG 晶體

PSCOUT2-NIR-PMTPulseScout2 NIR PMT 探測器模塊，700-1100nm，包括 SHG 晶體

PSCOUT2-IR-PDPulseScout2 IR PD 探測器模塊，1000-1600nm，包括 SHG 晶體

PSCOUT2-IR-PMTPulseScout2 IR PMT 探測器模塊，1000-1600nm，包括 SHG 晶體

慢掃描自相關器套件，超快激光器，公制

型號： M-LSA-MT-KT

CCVA-L-KT計算機控制可變衰減器套件，固定波長激光器

PC-TS-KT用于超短脈沖激光（Tsunami）的棱鏡壓縮器，

CCVA-TL-KT計算機控制可變衰減器套件，可調諧激光器

PC-MT-KT用于超短脈沖激光（Mai Tai）的棱鏡壓縮器，

SCG-MT-KT超連續光譜生成套件

MVA-MT-KT可變衰減器，Mai Tai 激光器

MVA-TS-KT可變衰減器，Tsunami

振幅和相位表征套件，超短脈沖，FROG，公制

型號： M-FRG-KT

M-SA2-18X30實心鋁光學面包板，450 x 750 mm，25 mm M6 柵格

M-LSA-MT-KT慢掃描自相關器套件，超快激光器，公制

M-PC-TS-KT用于超短脈沖激光（Tsunami）的棱鏡壓縮器，公制

LBP2-UVIMG變像管，LBP2 激光束分析儀
