功率和波長測量頭

• 制品
•
• 產品規格
•
• 配件
•
• 資源

ILX Lightwave 提供可與 OMM-6810B 儀表兼容的各種測量頭，測量波長范圍為 350 至 1650 nm，適用于單純的功率測量或者功率和波長的聯合測量。適用于功率和波長聯合測量的測量頭設計*，無需調整，即可同時進行兩者的測量工作。

• 基于積分球的功率測量
• *的功率和波長測量方法，使測量結果更加可靠
• 測量頭可以測量介于 350-1650 nm 之間的波長
• 自由空間或光纖測量頭
• 與 OMM-6810B 功率計和波長測量計兼容

產品規格

型號	OMH-6703B	OMH-6708B	OMH-6727B	OMH-6790B
探測器材料	Silicon	InGaAs	InGaAs	Silicon
光譜范圍	400 to 1100nm	800 to 1600nm	950 to 1650nm	830 to 1100nm
功率范圍	-40 to +30dBm (100nW to 1W)	-50 to +20dBm (10nW to 100mW)	-40 to +30dBm (100nW to 1W)	-30 to +40dBm (1µW to 10W)
工作溫度范圍	+10°C to +40°C	+10°C to +40°C	+10°C to +40°C	+10°C to +40°C

高動態范圍功率傳感器

• 制品
•
• 特征
•
• 資源

高動態范圍功率傳感器是當今市場上快的功率傳感器之一。其靈敏度*且速度很快，是光纖對準、熒光實驗、吸收光譜的理想選擇，或者可用于單信號跟蹤中需要高達六個數量級的寬動態范圍的任何應用。這些 HDR 功率傳感器憑借其寬動態范圍，成為觀察極窄且極深光譜特征的完美之選。

• 自動無縫增益切換，可確保高動態范圍
• 對數模擬輸出頻程為 70 dB
• 模塊化設計，可輕松構建光學系統
• 高可達 25 kHz 的帶寬

特征

高動態范圍的自動無縫增益切換

功率傳感器集成了獲得專的利的對數轉換電路，實現了基本無縫的量程切換。這導致即使在全速情況下也可實現 > 65dB 的實用動態范圍，比常規功率探頭提高約 20dB。還有三個用戶可控的速度設置，所以如果您對速度無要求，則可以進一步擴展動態范圍。

模塊化設計可方便地構建系統

HDR 功率探頭具有方便的螺栓連接模塊化設計，具有菊瓣式電源連接，可以方便地將多個單元連接到多通道、機架安裝或臺式系統。

建立掃描波長測量系統

2103 型 HDR 功率傳感器可與我們的 TLB-6600 型可調諧激光系統結合使用。將 TLB-6600 與 HDR 功率傳感器和數據采集卡 (DAQ) 集成在一起，形成具有極快速、線性掃描和高動態范圍的*的掃描波長測量系統。示例程序可用于簡化與激光器和 DAQ 的集成。激光器的輸出發送到被測設備 (DUT)，而來自 DUT 輸出（或多個輸出）的信號由 HDR 功率傳感器監測。然后將功率傳感器的電子輸出發送到 DAQ 并顯示在計算機上。因為激光器的輸出在目標波長范圍內連續掃描，所以類似于 HDR 功率傳感器的光學傳感器必須具有足夠的帶寬來處理輸入的數據流。傳統的功率傳感器不具有用于掃描波長系統所需的帶寬。

2103高動態范圍近紅外功率傳感器，950-1630 nm

產品規格

型號	919E-0.1-12-250	919E-10-20-250	919E-10-35-10K	919E-30-46-10K
探測器類型	熱釋電	熱釋電	熱釋電	熱釋電
探測器材料	高爐涂料	帶擴散器的高爐		金屬，帶可移動擴散器
光譜范圍	0.15至3和10.6 µm	0.24至2.2 .m	0.19至2.2和2.94 µm	0.532、1.064、2.10、2.94 µm
感光尺寸	Ø12毫米	Ø20毫米	Ø35毫米	Ø46毫米
大平均功率	3瓦	20瓦	25瓦	40 W w /擴散器，15 W w / o擴散器
有衰減器時的大脈沖能量	10兆焦耳	10 J	10 J	30焦耳
大脈沖寬度	5毫秒	20毫秒	20毫秒	5毫秒
大重復頻率	250赫茲	250赫茲	10 kHz的	10 kHz的
噪聲等效能量	1 ms內1 µJ，5 ms內5 µJ	1 ms時15 µJ，20 ms時60 µJ	2 µs內為1 µJ，5 ms內為40 µJ	1 µJ（2 µs），20 µJ（5 ms）設置（不帶擴散器）
線性度	±2%	能量>滿量程的7％時為±2％	滿量程的7％時，±2％的能量	滿量程的> 10％時具有±2％的能量
校準不確定度	基本值±3％，在0.2-3 µm處增加±2％，在10.6 µm處增加±5％	基本為±4％，在0.2-3 µm處增加±2％，在10.6 µm處為±5％	基本為±4％，在0.2-3 µm處增加±2％，在10.6 µm處為±5％	基本為±4％，在0.2-3 µm處增加±2％，在10.6 µm處為±5％
損傷閾值	0.8 J / cm 2（<100 ns脈沖），1 J / cm 2（1 µs），2 J / cm 2（300 µs）	3 J / cm2（<100 ns脈沖），5 J / cm2（1 µs），25 J / cm2（300 µs），50 J / cm2（2 ms）	1 J / cm2（<100 ns脈沖），2 J / cm2（1 µs），20 J / cm2（300 µs），40 J / cm2（2 ms）	1.5 J / cm2（<100 ns脈沖），3 J / cm2（1 µs），20 J / cm2（300 µs），60 J / cm2（2 ms）
端口類型	DB15	DB15	DB15	DB15
工作溫度	15°C至35°C，<70％RH，非冷凝	15°C至35°C，<70％RH，非冷凝	15°C至35°C，<70％RH，非冷凝	15°C至35°C，<70％RH，非冷凝
反射率	約20％		約25％	約50％不含擴散器，約25％帶擴散器
尺寸	Ø62x 21毫米	Ø62x 28.5毫米	Ø62x 35毫米	Ø62x 28.5毫米
電纜長度	1.5米	1.5米	1.5米	1.5米
RoHS指令	合規	合規	合規	合規

特征

熱釋電傳感器物理

上圖顯示了典型熱釋電傳感器的配置及其工作輸出。即使在沒有施加電壓的情況下，通常為晶體的熱電材料也具有極化作用。入射激光脈沖加熱晶體，使材料膨脹并產生偏振變化。電荷累積在晶體的相對表面上，從而產生電流，從而為電容器充電。該充電電容器感應出一個電壓，其幅度變化與原始激光脈沖能量成正比。由于是電流的變化是溫度的變化，熱釋電探測器僅對脈沖或調制輻射作出響應。它們對輻射變化的響應比熱電堆要快得多，并且不受穩定背景輻射的影響。 熱電傳感器物理技術說明以獲取更多信息。

光電二極管脈沖能量探頭

919E-20U-10-20K 型號是一款用于低能量測量的光電二極管能量探頭，其孔徑為 10mm。該型號是市場上靈敏的校準能量探頭之一。它可以測量從 1nJ 到 15µ

測量高可達 25 kHz 的激光重復頻率

919E 系列探頭能夠可靠測量高達 25 kHz 激光重復頻率的能量脈沖。選擇高脈沖能量探頭可以測量高 10 kHz 的重復頻率。連接全新的 1919-R 手持式功率和能量計時，可記錄的每個脈沖的脈沖能量高可達 6 kHz。

傳感器尺寸可高達 46 mm

不使用散射片時，919E-30-46-10K 的有效直徑可至 46 mm。即使安裝了散射片，有效直徑也能達到 33 mm。此外，另外兩個型號的直徑為 35 mm。

NIST 可追蹤校準

所有的探頭都配備一個 DB15 連接器和內部 EEPROM，用于存儲工廠校準數據，使其直接兼容 Newport 的 843-R、843-R-USB 和全新的 1919-R 光功率和能量計。

低脈沖能量的高靈敏度

除了 919E-20U-10-20K 型號，還引入了三個其他型號，可測量高 10 mJ 脈沖的低脈沖。919E-200U-8-25K 是為靈敏的焦熱電探頭，能夠在 0.15 至 12 微米的寬光譜范圍內測量到低 1 uJ 的脈沖能量。請根據激光源的脈沖重復頻率，在 919E-0.1-12-25 和 919E-0.1-12-250 間進行選擇。

高能級高可達 30 J

我們還提供了五種可以處理高脈沖能量的型號。尤其是 919E-30-46-10K，通過使用具有高損傷閾值的經過校準的散射片，可測量高達 30 J 的能量。

替換過時的 818E 系列探測器

919E 系列脈沖能量探頭用于替代原有的 818E 系列探頭。然而，由于兩個系列之間的技術差異，我們不提供直接替換交叉參考表。，說明您的光源規格，以便我們向您*合適的 919E 系列探頭。庫存清空后，將不再銷售 818E 系列探頭。

兼容功率計

紐波特提供廣泛的光功率計，從低成本的手持式儀表到市場上*的雙通道臺式儀表。此處列出了與919E系列傳感器兼容的儀表。有關功率計的更多詳細信息，請參閱《光功率計指南》。

此外，請參閱Newport功率計和檢測器的舊性和兼容性，以獲取與此型號兼容的電表的完整列表。

919E-0.1-12-250熱電能傳感器，0.15-3，10.6 μm，10mJ，250 Hz

919E-0.1-12-25K熱電能傳感器，0.15-12 μm，10mJ，25 kHz

919E-10-20-250熱電能傳感器，漫射器，0.24-2.2 μm，10 J，250 Hz

919E-10-24-10K熱電能傳感器，0.15-3 μm，10 J，10 kHz

919E-10-35-10K熱電能傳感器，漫射器，0.19-2.2，2.94 μm，10 J，10 kHz

919E-10-35-250熱電能傳感器，漫射器，0.19-2.2，2.94 μm，10 J，250 Hz

919E-200U-8-25K熱電能傳感器，0.15-12μm，200 µJ，25 kHz

919E-20U-10-20K

硅光電二極管能量傳感器，0.19-1.1 μm，15 µJ，20 kHz

919E-30-46-10K熱電能傳感器，漫射器，0.532、1.064、2.1 和 2.94 µm，30 J，10 kHz

產品規格





型號	77341	77343	77348	77360
波長范圍	185-870 nm	400-1000 nm	160-900 nm	185-850 nm
峰值波長	330 nm	730 nm	400 nm	420 nm
峰值響應度	40 mA/W	1.9 mA/W	68 mA/W	70 mA/W
有效面積	8 x 24 mm	8 x 24 mm	8 x 24 mm	8 x 16 mm
NEP	2.8 x 10-16	1.2 x 10-13	1.2 x 10-16	5.0 x 10-16
上升時間	2.2 ns	2.0 ns	2.2 ns	1.2 ns
渡越時間	22 ns	20 ns	22 ns	18 ns
電流	100 µA	10 µA	100 µA	100 µA
電流放大	5.0 x 106	2.0 x 105	1.0 x 107	1.3 x 106
暗電流	2 nA	30 nA	2 nA	5 nA
陽極響應度	2.0 x 105 A/W	380 A/W	6.8 x 105 A/W	9.1 x 104 A/W

LIAD-PD-300N	LIAD-PY-100M
探測器類型	Detector with a built-in lock-in amplifier	Detector with a built-in lock-in amplifier
探測器材料	Si Photodiode	Pyroelectric
波長范圍	0.2 to 1.1 µm	0.15 to 12 µm
損傷閾值	5 W/cm²	5 W/cm²
線性度	±2.5%	±2%
輸出接頭	DB15	DB15
功率范圍	300 fW – 300 nW	100nW – 100mW
上升時間	3.5 s	3.5 s
反射率	50% at Detector Surface	50% at Detector Surface
工作溫度范圍	15°C to 35°C, <70% RH, non-condensing	15°C to 35°C, <70% RH, non-condensing
電纜長度	1.9 m	1.9 m

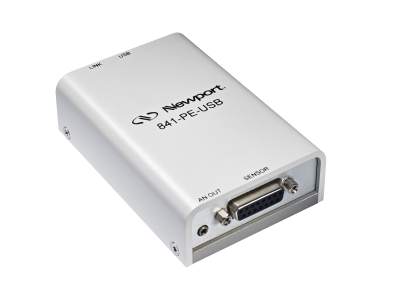

1919-R	843-R	841-PE-USB

OMH-6727B
