加工定制	否

HFW 21 set 射頻電流互感器100 kHz-1 GHz

簡短的介紹

射頻電流互感器測量DUT線路上的高頻電流。為了進行可重復的測量，需要使用金屬接地平面作為參考平面。開發人員工作區中的小規模測量設置可快速分析EMC測量效果。

HFW 21允許分別測量共模電流和差模電流

供貨范圍

1個HFW 21，RF電流變壓器
1個HFA 21，RF旁路
1xSMB-BNC 1 m，SMB-BNC測量電纜
1xHFW 21 acc，配件
1xESA1 m，ESA1設置用戶手冊
1xHFW 21機箱，系統機箱

技術參數

頻率范圍	100 kHz-1 GHz
重量	400克

供貨范圍詳細

HFW 21
射頻電流互感器
射頻電流互感器測量被測設備內的高頻電流。它釋放接地平面上的電流，并允許分別測量共模電流和差模電流。這有助于改善開關電源。…
HFA 21
射頻旁路

NNB 21 set

線路阻抗穩定網絡

NNB 21的申請

簡短的介紹

NNB 21線路阻抗穩定網絡旨在根據CISPR 25 / ISO 7637標準測量被測設備的傳導干擾輻射。它測量耦合到車輛電氣系統中的RF干擾。在開發過程中，可以在100 kHz至1GHz的頻率范圍內進行測量。

供貨范圍

1個NNB 21，線路阻抗穩定網絡
1xSMB-BNC 1 m，SMB-BNC測量電纜
1xNNB 21配件
1個NNB 21機箱，系統機箱
1xNNB 21 m，NNB 21套裝用戶手冊

技術參數

頻率范圍	100 kHz-1 GHz
直流電阻	<20平方米
內部衰減	10分貝
測量通道	2
連續額定功率
當前	10安
介電強度	50伏
重量	400克

供貨范圍詳細

NNB 21
線路阻抗穩定網絡
NNB 21線路阻抗穩定網絡設計用于**測量布線系統（汽車行業）中的傳導干擾發射，也可用于一般用途**。NNB 21可以分別或同時測量兩個電路。

ESA1 est 排放量開發系統

ESA1套，排放物開發系統

ESA1探針

簡短的介紹

ESA1是用于測量組件和設備干擾的EMC工具系統。CS-ESA軟件使開發人員可以快速，全面地抑制影響DUT的干擾。在開發階段使用ESA1進行的干擾測量與遠場測量或人工網絡測量的結果成比例。使用ESA1工具可以定位干擾源，可以檢測到影響，并可以單獨確定EMC措施。ESA1實施的改進效果與遠場測量結果成正比。ESA1專為在開發人員的工作場所使用而設計。

供貨范圍

1個CS-ESA集，ChipScan-ESA軟件/ USB
1個HFW 21，RF電流變壓器
1個HFA 21，RF旁路
1個Z23-1套，屏蔽帳篷（900 x 500x 400）毫米
1個PA 203 BNC，前置放大器100 kHz至3 GHz
1個RF-B 0.3-3，迷你H場探頭30 MHz至3 GHz
1個RF-B 3-2，H場探頭30 MHz至3 GHz
1個RF-E 02，電場探頭，高1.5 GHz的30 MHz
1個RF-E 05、30 MHz至3 GHz的電場探頭
1個RF-E 10，電場探頭30 MHz至3 GHz
1個RF-R 0.3-3，H場探頭mini 30 MHz至3 GHz
1個RF-R 3-2，H場探頭30 MHz至3 GHz
1個RF-R 50-1，H場探頭30 MHz至3 GHz
1個RF-R 400-1，H場探頭30 MHz至3 GHz
1個RF-U 2.5-2，H場探頭30 MHz至3 GHz
1個RF-U 5-2，H場探頭30 MHz至3 GHz
1xESA1 acc，配件
1個ESA1機箱，系統機箱
1xESA1 m，ESA1設置用戶手冊

技術參數

HFW 21射頻電流互感器
頻率范圍	100 kHz-1 GHz
連續額定功率
當前	10安
介電強度	50伏
尺寸（長x寬x高）	（135 x 32 x 28）毫米
HFA 21射頻旁路
電容值	10 pF至100 nF
介電強度	50伏
屏蔽帳篷（900x500x400 mm）
衰減屏蔽	45分貝-50分貝/ 30 MHz-1GHz
尺寸（長x寬x高）	（900 x 500 x 400）毫米
重量	12公斤
近場探頭
頻率范圍	30 MHz-3 GHz
CS-ESA軟件
操作系統	Windows XP / Vista / 7（新Service Pack）
PA 203前置放大器
頻率范圍	100 kHz-3 GHz
放大	20分貝
電源電壓	直流12 V
電流輸入	50毫安
高輸入功率	+13 dBm的
頻率響應（詳細）

供貨范圍詳細

CS-ESA set
ChipScan-ESA軟件/ USB
ChipScan-ESA是一款旨在遠程控制頻譜分析儀的軟件。測量曲線將保存并記錄在軟件中。然后，用戶可以將已保存的曲線與其他已保存的曲線，校正曲線，頻率相關的函數（曲線）或常數合并為一條曲線。任何...
HFW 21
射頻電流互感器
射頻電流互感器測量被測設備內的高頻電流。它釋放接地平面上的電流，并允許分別測量共模電流和差模電流。這有助于改善開關電源。…

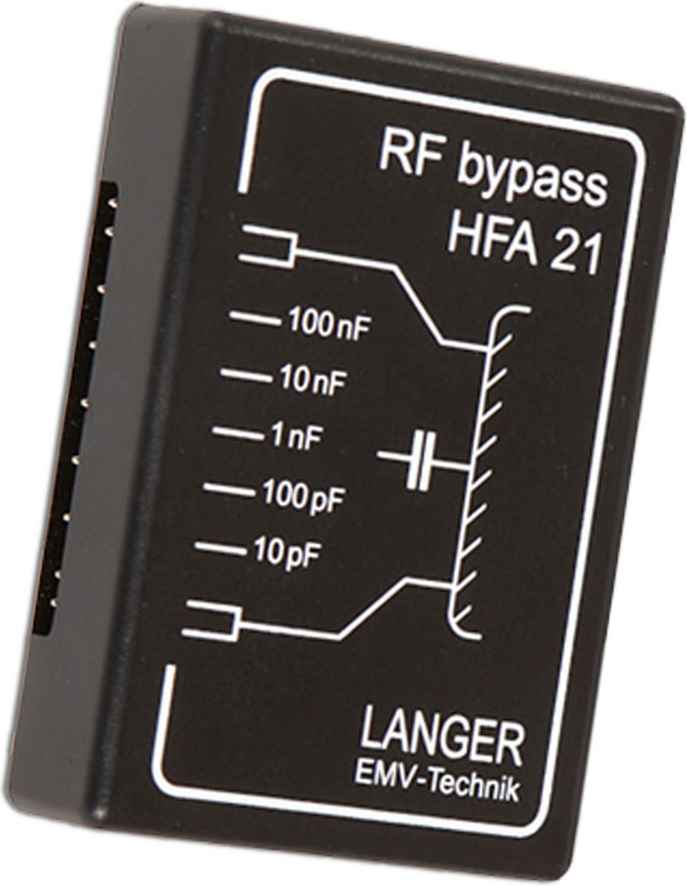

HFA 21
射頻旁路
Z23-1 set
屏蔽帳篷（900 x 500x 400）毫米
Z23-1防護帳篷由帶防護罩和GP 23接地板的框架組成。例如，在ESD測試期間，它可以屏蔽測量裝置免受外部RF場干擾或屏蔽測量設備。從前面可以很容易地打開或關閉帳篷。
PA 203 BNC
前置放大器100 kHz至3 GHz
PA 203前置放大器設計用于放大測量信號，例如高分辨率近場探頭的微弱信號。PA 203的輸入和輸出實現為50歐姆BNC（PA 203 BNC）或SMA連接器（PA 203 SMA）。
RF-B 0.3-3
迷你H場探頭30 MHz至3 GHz
磁場探頭RF-B 0.3-3設計用于極小規模地檢測以90°角進入探頭尖的端的磁場線。探頭內部的線圈與軸成90°角。為了進行測量，可以將其直接放置在被測物體上。
RF B 3-2
H場探頭30 MHz至3 GHz
RF-B 3-2磁場探頭的測量線圈與探頭軸成90°角。通過垂直放置探頭，測量線圈直接接觸印刷電路板的表面。這允許在印刷電路板表面的典型位置上使用。
RF 02
電場探頭30 MHz至1.5 GHz
RF-E 02近場探頭可檢測與總線結構，較大組件或電源表面解耦的電場。探頭底側的電極表面約為 2厘米x 5厘米。探頭在距組件1 cm-2 cm的距離內發揮佳作用。
RF 05
電場探頭30 MHz至3 GHz
RF-E 05探頭下側的電極的寬度大約為5mm。0.5毫米時鐘線，IC引腳和較小組件的電場被精確定位。
RF 10
電場探頭30 MHz至3 GHz
RF-E 10探頭下方的電極的寬度大約為50 mm。0.2 mm，甚至可以定位小的電場源，例如，寬度為0.1 mm的導電路徑或高引腳IC處的單個IC引腳。
RF -R 0.3-3
迷你H場探頭30 MHz至3 GHz
RF-R 0.3-3的探頭很小，可以高分辨率測量磁場。因此，即使小的組件也可以被檢測為干擾源。此外，小探頭適合在難以到達的位置（例如，IC引腳附近）進行測量。
RF 3-2
H場探頭30 MHz至3 GHz
RF-R 3-2近場探頭用于直接在組件上進行高分辨率的RF磁場測量，例如在引腳和IC外殼，導電路徑，去耦電容器和EMC組件周圍的范圍內。
RF R 50-1
H場探頭30 MHz至3 GHz

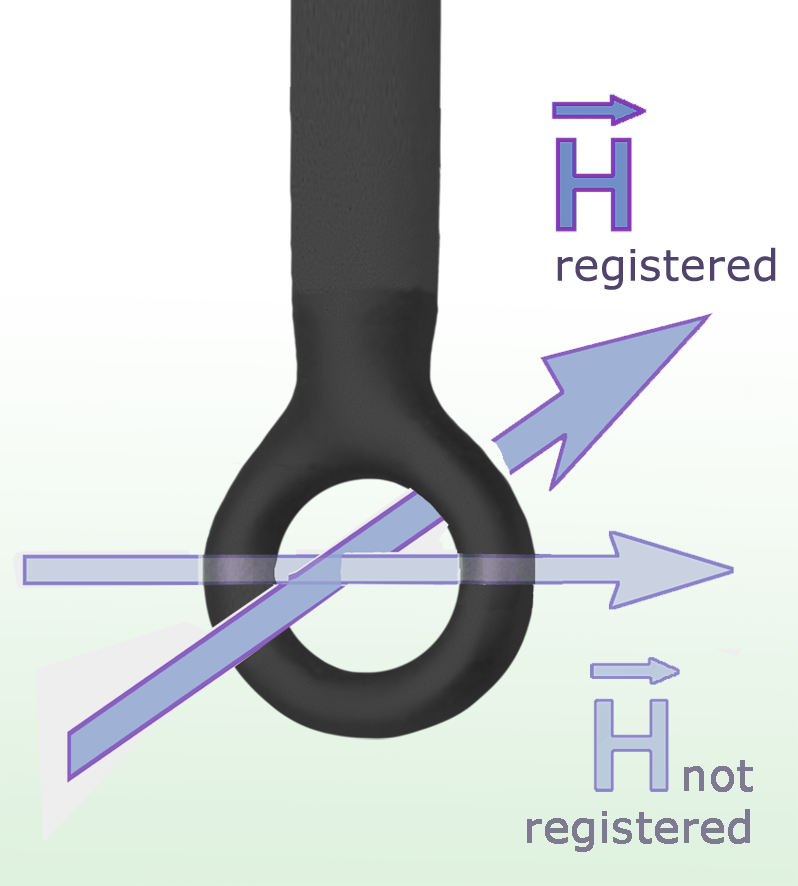

RF-R 50-1磁場探頭專為在組件，設備或電纜上進行的大距離測量而設計。3厘米磁場探頭可以將較大的組件識別為干擾源。
RF R 400-1
H場探頭30 MHz至3 GHz
由于其大直徑（25毫米），RF-R 400-1磁場探頭具有很高的靈敏度，適用于在組件和設備周圍長達10厘米的距離進行測量。
RF U 2.5-2
H場探頭30 MHz至3 GHz

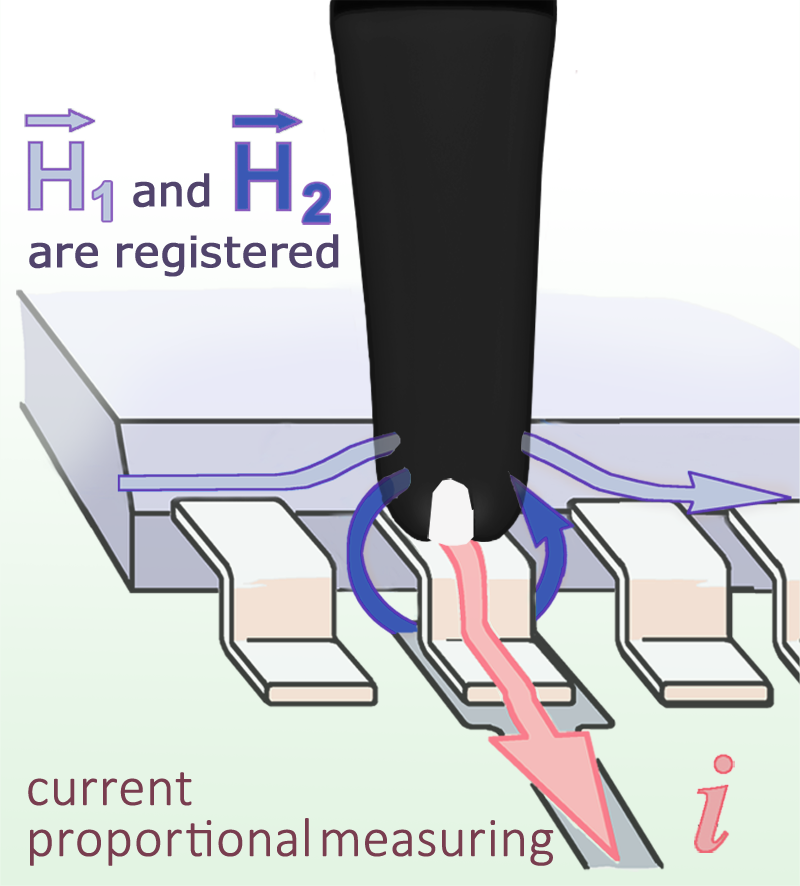

RF-U 2.5-2近場探頭設計用于選擇性測量傳導路徑，組件連接器，SMD組件和IC引腳中的RF電流。探頭有一個大約有一個磁活動間隙。寬度為0.5毫米。使用時，應將頭直接放在測量點上。
rf 5-2
H場探頭30 MHz至3 GHz
RF-U 5-2磁場探頭設計用于檢測寬導電路徑，電纜，連接器，電子組件及其連接處的磁場。探針的功能類似于耦合夾。
ESA1 acc
配飾
使用ESA1套件需要ESA1附件。其中包括以下部分：實驗室電纜，測量電纜，測量線，連接端子，泡沫塊，DC電纜和插入式電源。
ESA1 case系統案例
ESA1是一套EMC工具系統，用于比較測量組件和設備發出的干擾。CS-ESA軟件是專為開發人員的需求而設計的，它包含了快速，易于遵循的干擾抑制功能。ESA1專為開發人員的工作空間而設計。Wi ...
ESA1 m
ESA1套裝用戶手冊
