【簡單介紹】
PLC光分器，PLC分光器，PLC分路器，PLC分路箱，PLC插片盒，PLC托盤
產品型號：1分2 1分4 1分8 1分16 1分32 1分64
產品型號：1分2 1分4 1分8 1分16 2分32 2分64
【詳細說明】
PLC光分路器，PLC光分路器廠家，批發，生產基地！
PLC光分器，PLC分光器，PLC分路器，PLC分路箱，PLC插片盒，PLC托盤
產品型號：1分2 1分4 1分8 1分16 1分32 1分64
產品型號：1分2 1分4 1分8 1分16 2分32 2分64
FTTX布線*、質量保證！隨時歡迎您前來咨詢！！！
一、產品簡介：產品結構與應用場景由浙江（共為/天維通信）
：
：
：411531611
：http://www.tcctx.com
地址：浙江省寧波慈溪市觀海衛鎮工業區
PLC插片盒|盒|插片式光分路器|光分路器盒|PLC盒子
一。產品說明：
插片式光分路器主要用于樓道光分路箱內，可通過靈活的增加插片式光分路器數量，實現端口的擴容。光分插片采用平面光波導（PLC）光分路器，使用的光纖活動連接可為SC型或LC型。
| 產品技術參數 | ||||||
| 光分插片外形尺寸 | ||||||
| 型號規格 | 分類型號 | 外形尺寸（mm） | ||||
| CP-LD-PL41(SC) | 1:4光分插片，SC/UPC連接器 | 130*100*25 | ||||
| CP-LD-PL41(LC) | 1:4光分插片，LC/UPC連接器 | 130*100*25 | ||||
| CP-LD-PL81(SC) | 1:8光分插片,SC/UPC連接器 | 130*100*25 | ||||
| CP-LD-PL81(LC) | 1:8光分插片,LC/UPC連接器 | 130*100*25 | ||||
| CP-LD-PL161(SC) | 1:16光分插片，SC/UPC連接器 | 130*100*50 | ||||
| CP-LD-PL161(LC) | 1:16光分插片，LC/UPC連接器 | 130*100*50 | ||||
| CP-LD-PL321(SC) | 1:32光分插片，SC/UPC連接器 | 267*100*50 | ||||
| CP-LD-PL321(LC) | 1:32光分插片，LC/UPC連接器 | 267*100*50 | ||||
| 1*N PLC分路器光學特性 | ||||||
| 參數 | 單位 | 指標 | ||||
| 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | ||
| 工作寬帶 | nm | 1260~1610 | ||||
| 插入損耗 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 |
| 偏振相關損耗 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 均勻性 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 |
| 回波損耗 | dB | ≥55 | ||||
| 方向性 | dB | ≥55 | ||||
| 工作/貯存溫度 | ℃ | 零下40~85 | ||||
| 注1：光纖為單模光纖 | ||||||
| 注2：所有參數測試不帶連接器， 帶連接器PLC分路器的插入損耗均應加上相關 | ||||||
| 連接器的附加損耗 | ||||||
一、概述：
光纖陣列（Fiber Array）采用V型槽制作，利用特殊的粘合工藝實現精確的光纖定位和高可靠性，以滿足不同的需求。熱膨脹系數匹配的封裝設計保證了光纖陣列板無應力、高可靠性和高溫下無光纖移位。
二、詳細說明：
PLC分路器采用半導體工藝（光刻、腐蝕、顯影等技術）制作。光波導陣列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上實現1XN分路；然后，在芯片兩端分別耦合輸入端以及輸出端的多通道光纖陣列(FIBER ARRAY)并進行封裝。 PLC基于平面技術的集成光學器件，與熔融拉錐技術（FTB）相比，平面波導技術具有性能穩定、成本低廉、適于規模化生產等顯著特點。所以，今后在光纖到戶系統中將不再使用光纖融熔拉錐光分路器件，而平面波導為高性能、低成本接入網用光器件的生產提供了一條有效的途徑。
PLC分路器的封裝是指將平面波導分路器上的各個導光通路（即波導通路）與光纖陣列中的光纖一一對準，然后用特定的膠（如環氧膠）將其粘合在一起的技術。其中PLC分路器與光纖陣列的對準精確度是該項技術的關鍵 。
技術指標
微型式PLC光分路器
微型式分光器是為了適應在光纜接頭盒、ODF托盤或其他小空間范圍內安裝設計制造，其外封裝材料為不銹鋼。
產品特點：
可以不用分支器實現0.9MM松套管光纖多通道直接輸出，并且體積小。可根據客戶需求提供不同的適配器接口。分光器技術指標符合YD/T1117-2001的行業標準要求。
產品應用：
安裝在光纜接頭盒內。 安裝在模塊盒內。 安裝在配線箱內。
主要優點：
對波長不敏感、分光均勻性好、耐高低溫和體積小等優點。

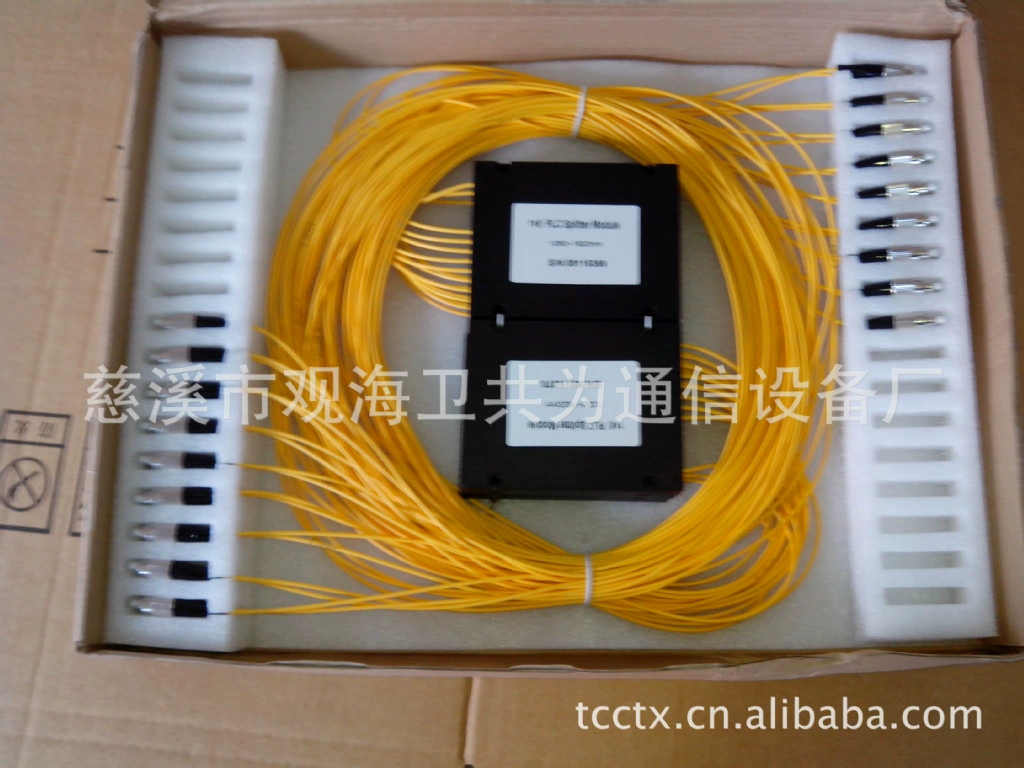

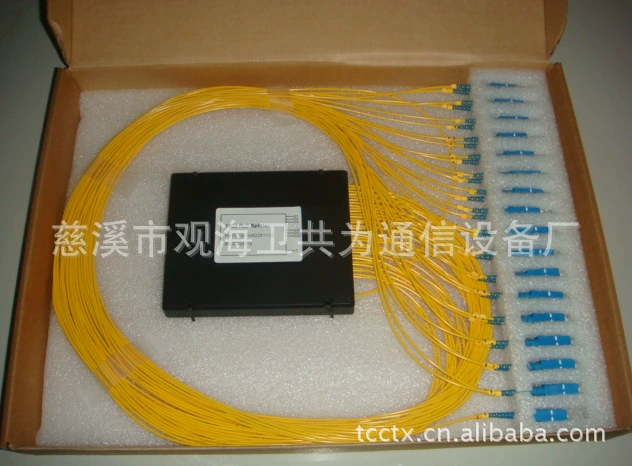

盒式PLC光分路器
盒式分光器是為了適應在19寸標準機架及分光單元內安裝設計制造，
產品特點：
體積小，外型美觀。可根據客戶需求提供不同種類的連接頭，標配為SC。或者不加工連接頭，直接出尾纖，便于熔接。安裝快捷，性能可靠、穩定
產品應用：
安裝在19寸標準機架內；在光纖分支入戶時，提供的安裝設備是光纜交接箱；在光纖分支入戶時，客戶的設備內安裝。
主要優點：
結構簡單，加工容易。分光均勻性好，特別適用無源光網絡。
機架式PLC光分路器
19英寸機架式系列分光器是為了適應在標準通訊機柜或ODF機架內安裝而設計制造，其規格完全符合19寸標準通訊機柜要求。
產品特點：
19英寸標準結構設計，尺寸緊湊、適應范圍廣，可根據客戶要求提供不同的適配器接口，標配為SC。相對于壁掛式方案，具有更高的性價比。 安裝在19英寸的OLT機柜內；在光纖分支入戶時，提供的安裝設備是標準數字機柜；作為ODN使用時，需要放置于桌上時。
主要優點：
由于其借助于標準機柜做為安裝設備，所以結構較為簡單，相對于壁掛箱式方案，更具有成本優勢。安裝空間較為緊湊，1U高度 。
托盤式PLC光分路器
托盤式主要適用于ODF、交接箱等配線設備。
產品特點：
托盤式是一種基于石英基板的集成波導光功率分配器件，特別適用于無源光網絡(EPON，BPON，GPON等)中連接局端和終端設備并實現光信號的分路。
產品應用：
安裝在交接箱、ODF架、配線箱等配線設備。
