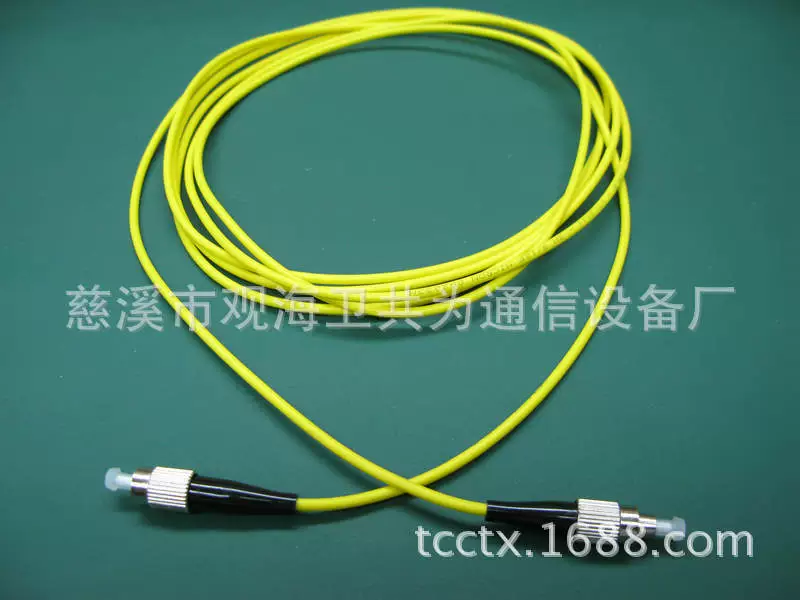

光纖跳線(又稱光纖連接器/光纖活動連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。

光纖跳線/尾纖（型號FC/SC/ST/LC）

長度可自定。

，尾纖，光纖連接器，FTTX布線*、質量保證！隨時歡迎您前來咨詢！！！

一、產品簡介：產品結構與應用場景由浙江（共為/天維通信）

：

：

：411531611

：http://www.tcctx.com

地址：浙江省寧波慈溪市觀海衛鎮工業區

●  cordia GR326, IEC, TIA/EIA Standard Compliant

●  *光學性能測試以及良好的插芯端面幾何參數控制

 ●  低插入損耗和高回波損耗

●  各類光纖連接器，規格全齊

 ●  符合環境要求（RoHS）

一般技術規格

      ●  光學性能

      ●  端面幾何參數


常用光纜類型
常用連接頭

(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。^[1] （Optical Fiber Patch Cord/Cable)和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。

2分類

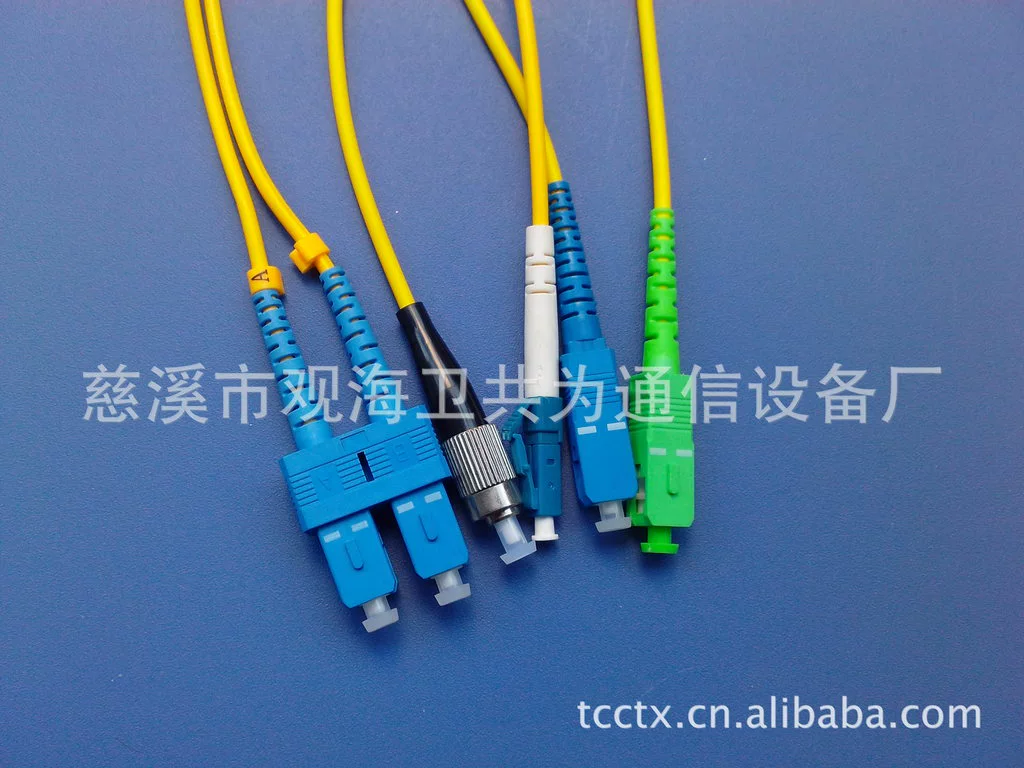

按傳輸媒介的不同可分為常見的硅基光纖的單模、多模跳線，還有其它如以塑膠等為傳輸媒介的；按連接頭結構形式可分為：FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MPO跳線、MU跳線、SMA跳線、FDDI跳線、E2000跳線、DIN4跳線、D4跳線等等各種形式。比較常見的也可以分為FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

單模光纖(Single-mode Fiber)：一般用黃色表示，接頭和保護套為藍色；傳輸距離較長。

多模光纖(Multi-mode Fiber)：一般用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短

常用頭

3使用注意

兩端的光模塊的收發波長必須*，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要*。一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸的準確性。

光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。

使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。

如果光纖接頭被弄臟了的話，可以用棉簽蘸酒精清潔，否則會影響通信質量。

1、使用前必須將陶瓷插芯和插芯端面用酒精和脫脂棉擦拭干凈。

2、使用時光纖zui小彎曲半徑小于30mm。

3、保護插芯和插芯端面，防止碰傷、污染，拆卸后及時帶上防塵帽。

4、激光信號傳送之時請勿直視光纖端面。

5、出現人為及其它不可抗因素損壞時應及時更換損壞的。

6、安裝前應仔細閱讀說明書，并在廠家或經銷商的工程師指導下進行安裝調試。

7、光纖網絡或系統出現異常情況，可采用故障排除法逐一測試。測試或排除跳線故障時可以先做通斷測試，通常可以使用可見激光筆對整個光纖鏈路打光判斷。或者進一步使用精密光纖插損回損儀，測試其各項指標，指標在合格范圍內，則跳線指示正常，反之則不合格。^[2]

4特點

1.插入損耗低

2.重復性好

3.回波損耗大

4.互插性能好

5.溫度穩定性好

6.抗拉性能強

5應用

產品廣泛運用到：通信機房、光纖到戶、局域網絡、光纖傳感器、光纖通信系統、光纖連接傳輸設備、國防戰備等。適用于有線電視網、電信網、計算機光纖網絡及光測試設備。細分下來主要應用于幾個方面。

1.光纖通信系統

2.光纖接入網

3.光纖數據傳輸

4.光纖CATV

5.局域網(LAN)

6.測試設備

7.光纖傳感器

6選用指南

按端接類型分主要有以下三種類型：ST-ST、SC-SC、ST-SC。按光纖種類分主要有單模光纖和多模光纖兩類。跳線長度的規格有0.5m、1m、2m、3m、5m、10m等。按線纜外護層材料可分為普通型、普通阻燃型、低煙無鹵型（LZSH）、低煙無鹵阻燃型等。

根據建筑物防火等級和對材料的耐火要求，綜合布線系統應采取相應的措施。在易燃的區域和大樓豎井內布放電纜或光纜，應采用阻燃的電纜和光纜；在大型公共場所宜采用阻燃、低煙、低毒的電纜或光纜；相鄰的設備間或交接間應采用阻燃型配線設備。

7安裝要點

參見《建筑與建筑群綜合布線系統工程驗收規范》GB/T 50312－2000和《建筑及建筑群綜合布線系統工程施工及驗收規范》CECS 89:97中要求。
