一、簡介：
YHX—H氧化鋅避雷器帶電測試儀是我廠系列漢化產品之一、是全面檢測氧化鋅避雷器在電力系統運行中的各項電氣特性的儀器。
它具有下列優點：
1、液顯圖文顯示，漢化打印，界面直觀，自動化程度高，便于現場人員操作和使用。
2、*的數字信號處理技術，抗干擾性能強，測量結果精度高，用戶可從液晶顯示屏上直接觀察信號波形，具有示波器功能。
3、安全可靠，采用隔離變壓器和高阻分壓，從而避免 PT 二次側短路。
4、體積小，重量輕，便于攜帶。
二、技術特性：
1、電源：AC 220V±10%，50Hz±1%。
2、參考電壓輸入范圍：AC10～220V。
3、測量參數：
a、避雷器泄漏電流全電流（含諧波）：I1 I3 I5 I7 。
b、泄漏電流阻性分量（含諧波）：IR1 IR3 IR5 IR7 。
c、阻性電流峰值：正峰值 Ir+ 負峰值 Ir-
d、全電流峰值：Ip
e、運行（或試驗）電壓值（含諧波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、測量精度：5%
5、測量范圍：泄漏電流：Ix ＝ 0～10mA
三、測試方法：
（一）在線測試：
試驗線 路如圖 1所示。PT是與被測試品同相的電壓互感器，MOV為被測試品。

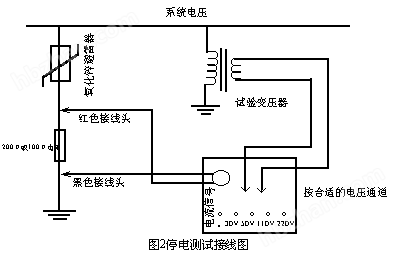

（二）離線測試：
試驗線路如圖 2所示。接線時請取一只 100Ω～200Ω電阻串在氧化鋅避雷器與地線之間，以保證試驗回路聯通。

四、操作步驟
氧化鋅避雷器帶電測試儀面板布置如圖3。

（本測試儀共有四個按鍵，總體按鍵方式是：向上鍵，向下鍵用來選擇對應的菜單欄目，確認鍵和退出鍵用來修改值或進入下一級菜單）。
1、按圖 1或圖 2 接好試驗線路后，打開測試儀電源。
2、移動光標至“變比輸入”檔輸入變比，變比值是指運行電壓（或試驗電壓）與接入測試儀電壓通道的電壓信號之比，對于圖 1接線為 PT的變比，對于圖 2接線，則是試驗變壓器的變比，請注意：對于某些有測量繞組的試驗變壓器而言，如果電壓信號接在測量繞組上，則輸入試驗電壓與測量繞組電壓的變比。
