SR10004-3有紙記錄儀

日本橫河yokogawa 全系列有紙記錄儀：

SR10000系列有紙記錄儀：SR10001、SR10002、SR10003、SR10004、SR10006

UR10000系列有紙記錄儀 ：436101、436102、436103、436104、436106

UR20000系列有紙記錄儀 ：437101、437102、437103、437104、437106、437112、437118、437124

SR10000系列記錄儀是一種小型緊湊型工業記錄儀,前面板尺寸:144X144 mm,記錄紙寬度100mm.

該系列由筆式機型（1，2，3，4筆）和6通道打點式機型組成,

為您提供高清晰的現場數據顯示與高度可靠的數據記錄。

在數字顯示方面配備易讀的大屏幕LED，大幅提高了工作效率。

SR10006工業有紙記錄儀 輸入規格

通用輸入，輸入通道數量：1-4筆，6點（根據機器實際型號定）
DCV（直流電壓）:20mV,60mV,200mV,2V,6V,20V,50V
TC（熱電偶）：R,S,B,K,E,J,T,N,W,L,U,W3re/W25re
RTD（熱電阻）：Pt100
DI:電壓輸入（TTL），結點輸入
DCA（直流電流）：使用外部分流電阻后可以測量直流電流
測量周期：筆式機型：125ms/通道
打點機型：1s/6點或2.5s/6點

1：大屏幕LED清晰顯示（10X18mm）
2：工業記錄儀要求的高可靠性
3：簡便的對話式設定
4：方便的部件提供便利的操作
5：新推出4筆式機型

1：大屏幕LED清晰顯示10X18mm

大屏幕LED顯示采用大屏幕（10X18mm/段）清晰顯示數據，方便查看，便于現場操作人員迅速檢查設備的運行狀態。

SR10004-3有紙記錄儀易讀、易操作的打印·記錄功能

SR10006智能有紙記錄儀具有多種功能：補正各種記錄筆在時間軸上偏移的位相同期功能；豐富的打印功能（信息、警告及定時打印等）；區域記錄及部分壓縮擴大記錄功能。

區域記錄 各通道在不同的區域內記錄		信息打印輸出 可以打印預先設定的信息

2：工業記錄儀要求的高可靠性

SR10006智能有紙記錄儀的普及得益于它的高可靠性以及的技術實現。

采用*非接觸式技術。
采用高精密加工，機械驅動部分小型化。
采用橫河專有的集成電路，實現高度集成。
記錄儀前面板防塵防滴（符合IP54標準）。

3： 簡便的對話式設定

使用SR10006智能有紙記錄儀的操作鍵，可以很方便地進行參數設定。
例如，設定輸入范圍時，使用菜單鍵，箭頭鍵（上、右、下）和回車鍵，
可以依次對通道號、通道類型和測量范圍進行設定。
使用PC軟件設定參數。可以在PC機上實現對儀器的參數設定、保存以及讀取設定數據。

4：方便的部件提供便利的操作

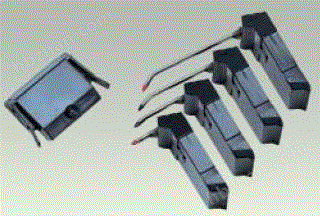

具有方便的可拆卸式氈筆（筆式機型）及盒式色帶（打點式機型）。
采用新型記錄紙盒，即使在記錄過程中，也可以方便地抽出記錄紙查看或在記錄紙上做標記。

可拆卸式記錄筆	盒式色帶	新型記錄紙盒

SR10000系列工業有紙記錄儀 產品型號

*1 不能同時/A1，/A2，/A3，只能選擇其中一個
*2 不能同時/C3和/C7

日本橫河yokogawaSR10000系列有紙記錄儀 選配件

名稱		型號
z型記憶型折疊紙		B9565AW
6色盒式色帶		B9901AX
記錄筆	紅	B9902AM
	綠	B9902AN
	藍	B9902AP
	紫紅	B9902AQ
寫字筆	紫	B9902AR
安裝支架		B9900BX

選型舉例：

/A1、/A2、/A3、/CC1、/C3

/C7、/D6、/N1、/N3、/P1、/R1
