功能特點：

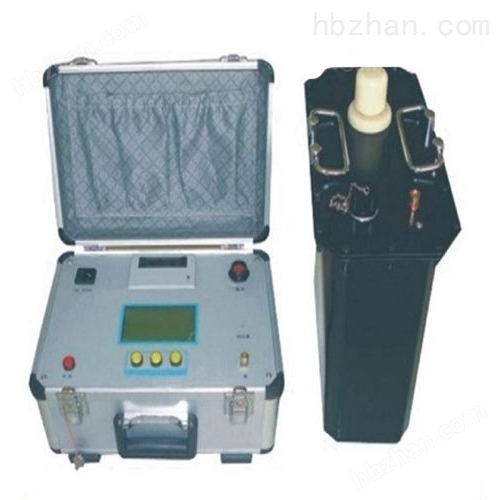

1、多功能超低頻高壓發生器采用數字變頻技術，軟件閉環控制，準確輸出無畸變的標準正弦波，測試過程*實現自動化。
2、采用7’電容觸摸顯示屏，屏幕實時顯示測量數據和輸出波形。
3、全面保護：高、低壓側的過電壓和過電流保護，快速反應動作（動作時間≤10ms）
4、操作方便：接線簡單，傻瓜式操作。
5、安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
6、采用了高低壓閉環負反饋控制電路，輸出無容升效應。
7、測試范圍大：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大。
8、打印機：方便隨時打印測試結果。
9、體積小、重量輕：十分利于戶外作業。
10、通信接口：USB2.0。
11、后臺軟件：配有專門的TPDPF-A系列超低頻高壓發生器后臺軟件，可通過軟件進行各項測試，以及查詢數據和打印報表。

技術指標 ：

1、輸出額定電壓：30kV、50kV、80kV
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz
3、帶載能力：0.1Hz  ≥1.1µF
             0.05Hz ≥2.2µF
             0.02Hz ≥5.5µF
4、測量精度：3%
5、電壓正、負峰值誤差：≤3％
6、電壓波形失真度：≤5％
7、使用條件：溫度：-10℃～+40℃；濕度：≤85％RH
8、工作電源：AC 220V±5%，50Hz±5%

使用方法：

1、多功能超低頻高壓發生器所配升壓器不得作它用。

2、機內帶電,切勿自行拆機修理，以免發生意外。

3、關機后應用放電對試品進行充分放電,再拆線。

4、開機前應用放電對試品進行充分放電。

5、每次啟動升壓前應用放電對試品進行充分放電。

試驗原理：

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比*性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
