水庫是指在山溝或河流的狹口處建造攔河壩形成的人工湖泊，可起防洪、蓄水灌溉、供水、發電、養魚等作用，是造福人類的一項工程，但是水庫的建設位置分散而且偏僻，多數水庫無電源，管理人員看一次往往要耗費很長的時間。

有的水庫觀測設施缺乏，技術人員缺乏，自動化系統處于空白，只有人工對水庫的水位及降水量進行觀測，數據精確度不高，資料的可信度降低。

降低人工勞動強度，提高監控實時性和可靠性，對水庫進行監測，盡快建立水庫在線監測系統，成為了水庫監測的主要目標。

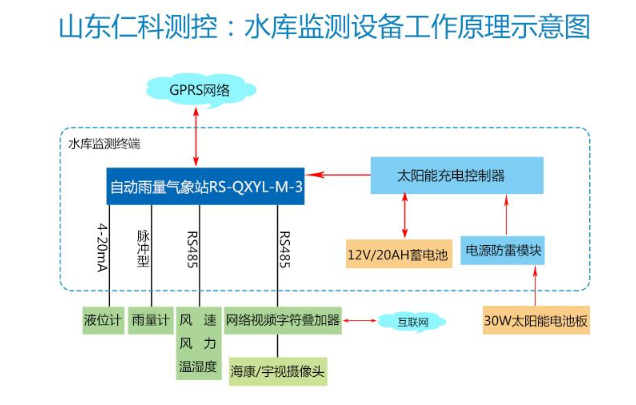

山東仁科測控水庫監測系統由自動雨量氣象站和網絡視頻字符疊加器兩部分組成，將采集到的各個水庫的情況，通過4G/GPRS傳輸，將各測點數值上傳到監控平臺，同時在不影響原有視頻監控的基礎上，再把測量的各項數據疊加到監控中心的視頻監控畫面上，方便中心監管人員查看。

監測終端：自動雨量氣象站

建大仁科自動雨量氣象站（型號：RS-QXYL-M-3 ）一款適合戶外監測氣象的控制主機，可采集1路雨量、1路風力風速、1路風向、1路百葉盒溫濕度、1路4-20mA液位；數據通過GPRS/4G自動上傳；采用太陽能蓄電池供電；采用高強度2米立桿安裝架；不銹鋼配電箱全防水，抗大風、降雨、降雪等惡劣天氣，可長期工作于戶外。

百葉盒溫濕度傳感器采用瑞士進口的測量單元，電路采用進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。

翻斗式雨量計的翻斗軸套為一體化旋轉式定位結構，翻斗通過翻斗軸安裝在2個軸套的寶石軸承中，使翻斗的裝、拆更加方便。

聚碳風向傳感器采用高性能進口軸承，轉動阻力小，測量精確，8 個指示方向，設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏，采用聚碳酸酯外殼，可長期使用于室外。

聚碳風速傳感器外形小巧輕便，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點。

液位傳感器采用斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊；具有反極性保護和瞬間過電流過電壓保護的功能，符合EMI防護要求；實時監測水庫水位,蓄水量等。

視頻疊加：網絡視頻字符疊加器

建大仁科網絡視頻字符疊加器（型號：RS-ZF-ETH ）是山東仁科測控專為市面通用標準Modbus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備，匹配市面所有標準Modbus-RTU設備，可用于傳感器疊加字符信息；設備外形小巧美觀，占用空間小，安裝方式簡單便捷。

山東仁科測控水庫監測系統特點：

一、實時監控：

山東仁科測控云平臺實時監測界面

建大仁科自動雨量氣象站實時監測日常風向、風速、溫度、濕度、雨量等大氣環境變化，記錄水庫水位及蓄水量的數值，時時更新記錄數據，并上傳至山東仁科測控云平臺。

二、疊加畫面：

疊加畫面示例圖

建大仁科網絡視頻字符疊加器將各水庫的測點數值與視頻疊加一起發送到監控室的畫面上，使管理人員在監控室就可讀取水庫的現場數值和和查看水庫現場環境的情況。

①攝像頭底層協議對接，不影響原有視頻信號；

②可同時處理多臺攝像機字符信息，可同時支持4臺攝像機疊加；

③字符顯示位置全顯示屏可調；

④支持任意中文、英文、標點顯示，每行可顯示22個漢字或44個字符（顯示數量與攝像頭有關）。

三、告警通知

當出現警戒水位、汛限水位、大雨\暴雨等情況時，山東仁科測控水庫監測系統平臺會給管理員發送語音短信告警通知，以便及時采取措施避免險情發生。

四、無需布線的通信方式：

通過4G/GPRS的通訊方式輸送。

山東仁科測控水庫監測系統可以實現轄區內所有水庫的溫濕度、風力、風向、風速、降雨量、庫水位、庫容、視頻圖片的自動化監測，為水庫的安全管理與運行調度提供及時準確的信息，提高水庫管理的效率和質量。
