33次傳感器/執行器電纜，4-位置，PUR 無鹵素，黑-灰色 RAL 7021，屏蔽，自由出線，與 孔式 彎頭 M8，編碼: A，電纜長度: 10 m
| 產品類型 | 傳感器/執行器電纜 |
| 應用 | 標準 |
| 位數 | 4 |
| 出線口編號 | 1 |
| 屏蔽 | 有 |
| 編碼 | A |
| 絕緣特性 | |
| 過電壓類別 | II |
| 污染等級 | 3 |
| 阻燃等級，符合UL 94 | HB |
| 密封材料 | NBR |
| 夾具本體材料 | TPU，阻燃性高，具自熄滅性質 |
| 接觸件材料 | CuSn |
| 材料接觸表面 | Ni/Au |
| 接觸件載體材料 | TPU GF |
| 螺釘連接材料 | 鋅鑄，鍍鎳 |
| 絕緣電阻 | ≥ 100 MΩ |
| 額定電壓 UN | 48 V AC |
| 60 V DC | |
| 額定電流IN | 4 A |
| 機械參數 | |
| 插／拔周期 | ≥ 100 |
| 狀態顯示 | 無 |
| 狀態顯示 | 否 |
| 導線連接 | |
| 緊固扭矩 | 0.2 Nm (M8 連接器) |
| 連接1 | |
| 類型 | 自由出線 |
| 連接2 | |
| 類型 | 孔式 彎頭 M8 |
| 位數 | 4 |
| 防插錯編碼類型 | A |
| 電纜長度 | 10 m |
| 無鹵素PUR黑色 [PUR] | |

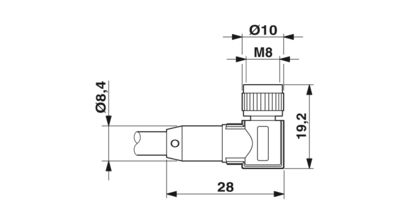

| 尺寸圖 |  |
| 電纜重量 | 31 kg/km |
| UL AWM | 20549 |
| 位數 | 4 |
| 屏蔽 | 有 |
| 光纜類型 | 無鹵素PUR黑色 [PUR] |
| 導線結構 信號線 | 32x 0.10 mm |
| AWG，信號線 | 24 |
| 導線橫截面 | 4x 0.25 mm2 (信號線路) |
| 線徑，包括絕緣層 | 1.17 mm ±0.02 mm (信號線路) |
| 電纜外徑 | 4.70 mm ±0.15 mm |
| 外護套，材料 | PUR |
| 外護套，顏色 | 黑-灰色 RAL 7021 |
| 導線材料 | 銅質絞合線 |
| 導線絕緣材料 | PP |
| 單線，顏色 | 棕色、白色、藍色、黑色 |
| 厚度，絕緣 | ≥ 0.21 mm (線芯絕緣) |
| 大約 0.50 mm (電纜外部保護層) | |
| 總絞線 | 4線，絞合 |
| 光纜屏蔽蓋板 | 80 % |
| 最大導線電阻 | 最大 78 Ω/km (20 °C時) |
| 絕緣電阻 | ≥ 100 GΩ*km (20 °C時) |
| 額定電壓，電纜 | ≤ 300 V |
| 測試電壓 | ≥ 3000 V |
| 最小彎曲半徑，固定式安裝 | 24 mm |
| 最小彎曲半徑，移動式安裝 | 48 mm |
| 動態負載能力（彎曲） | 最大折彎次數: 10000000， 彎曲半徑: 48 mm， 橫向軌跡: 10 m， 橫向速度: 3 m/s， 加速度: 10 m/s2 |
| 無鹵素 | 符合DIN VDE 0472 第 815 章 |
| 阻燃 | 符合 UL 758/1581 FT2 標準 |
| DIN EN 60332-2-2 (20 s) | |
| 阻油性 | 符合DIN EN 60811-2-1標準 |
| 其它防護功能 | 好的抗酸，堿溶液及溶劑性 |
| 防水解，防細菌腐蝕 | |
| 部分抗紫外線 (符合DIN EN ISO 4892-2-A標準) | |
| 特殊性質 | 可用于拖鏈 |
| 不含硅酮 | |
| 不帶影響油漆涂層的物質 | |
| 環境溫度（運行） | -40 °C ... 80 °C (電纜，固定式安裝) |
| -25 °C ... 80 °C (電纜，活動式安裝) | |
| 環境條件 | |
| 保護等級 | IP65 |
| IP67 | |
| 環境溫度（運行） | -25 °C ... 90 °C (針式/孔式) |
| -25 °C ... 80 °C (電纜，固定式安裝) | |
| -5 °C ... 80 °C (電纜，活動式安裝) | |
| 標準標識 | M8針式插頭連接器 |
| 標準/規格 | IEC 61076-2-104 |
