重慶青天特克科技有限公司
QTLXLC-100
生產商
重慶
口徑100mm 486元 999臺可售
聯系方式:范利利查看聯系方式
更新時間:2020-06-08 10:15:27瀏覽次數:384次
聯系我時,請告知來自 環保在線工作壓力 | 1.6Mpa | 公稱通徑 | 100mm |
---|---|---|---|
精度等級 | B級 | 測量范圍 | 2.560m3/h |
工作溫度 | 4-90℃ | 加工定制 | 是 |
類型 | 水表 | 適用介質 | 液體 |

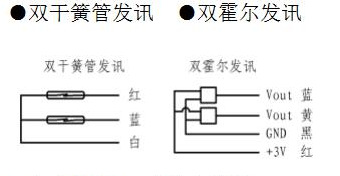

重慶青天特克螺翼帶遠傳機械水表是用于計量流經自來水管道中水體積總量的流量測量儀表。水表為干式水表,采用字輪顯示,計數機構和測量機構之間為磁傳動,具有結構*,讀數方便,壓力損失小,維修方便等特點。此系列水表可附加遠傳輸出裝置(雙干簧管/霍爾發訊,脈沖當量:100升/脈沖,1000升/脈沖)
QTLXLC-50~200可拆卸水平螺翼
干式(發訊)冷(熱)水表
重慶青天特克螺翼帶遠傳機械水表是用于計量流經自來水管道中水體積總量的流量測量儀表。水表為干式水表,采用字輪顯示,計數機構和測量機構之間為磁傳動,具有結構*,讀數方便,壓力損失小,維修方便等特點。此系列水表可附加遠傳輸出裝置(雙干簧管/霍爾發訊,脈沖當量:100升/脈沖,1000升/脈沖)
水表符合GB/T778.1~3-2007的標準。
●使用條件
溫度等級:T30 T30/90
流動剖面敏感度等級:U10 D5
壓力等級:MAP16(默認) MAP10
● 主要技術參數
允許誤差:
1. 低區的允許誤差:
水溫在額定工作條件規定范圍以內時,小流量(Q1)與分界流量(Q2)(不包括Q2)之間的流量大允許誤差為±5%。
2. 高區的大允許誤差:
分界流量(Q2)(包括Q2)與過載流量(Q4)之間的流量允許誤差:
——水溫≤30℃時為±2%;
——水溫>30℃時為±3%。
準確度等級:2級 壓力損失等級:Δp63
流量參數:Q4/Q3=1.25 Q2/Q1=1.6
●水表的選擇、安裝與使用
1.建議根據供水設施的工作條件確定水表的類型、計量特性和口徑。其預期的流量應與水表的Q1至Q3流量相適應。
2.水表安裝必須根據水表標度盤上的提示:有“H”標識為水平安裝,有“V”標識為垂直安裝,表殼上的箭頭方向與管道水流方向一致。
3.重慶青天特克螺翼帶遠傳機械水表的上游和下游安裝旋塞或截止閥,并按U10,D5(10DN,5DN)的要求安裝足夠長度和相同口徑的直管段,以保證計量準確。
4.如需要,可在上游閥門與直管段之間安裝過濾器,下游直管段與閥門之間加裝止回閥。
5.應防止安裝場所周圍環境的沖擊和振動導致水表損壞。
6.應避免水表承受由管道和管件造成的過度應力。必要時,應將水表安裝在底座或托架上。上、下游水管應適當固定,以防在拆除水表或斷開一側連接時,任何
部分都不會因水的推力而移位。
7.管路安裝應留下必要的水表連接長度,當兩端管路間距超過水表長度時,應修正管路間距,滿足水表連接長度,間距過大強行安裝會造成水表螺紋連接端或管接頭、連接螺母或連接法蘭斷裂和損壞,間距過小則無法安裝水表。若水表的兩端管路不在同一軸線上,應通過其它途徑來修正管路在同一軸線上,滿足于水表的安裝要求,否則也會造成上述現象。為了補償水表安裝中出現的長度誤差和便于水表拆裝,特別建議Q3≥16m3/h的水表下游選用相應口徑的伸縮節。
8.安裝前應沖洗管道,防止管內石子、泥沙等雜物進入水表。
9.為使水表能*工作,水表內應始終充滿水,建議出水口高于水表0.5m以上。
10.應采取措施防止不利的水力條件(空化、浪涌、水錘)損壞水表。
11.水表應防止曝曬和冰凍,冰凍期間應采取防凍措施。應防止外界環境腐蝕致水表損壞。
12.水表在*使用過程中,應按當?shù)匾筮M行周期檢定。若管道內有雜物、鐵銹等沉積物堵塞濾水網而影響準確計量,需通過部門重新校準,用戶不得隨意維修水表。
