Z41T明桿鑄鐵閘閥特點：
Z41T明桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道*暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
Z41T明桿鑄鐵閘閥優點：
1.流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2.啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3.高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4.水錘現象不易產生。原因是關閉時間長。
Z41T-10型明桿楔式閘閥主要技術參數 |
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
密封 | 強度 | ||||
Z41H-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
Z41W-10 | |||||
Z41T-10 | |||||
Z41T-16 | 1.6 | 1.76 | 2.4 | ≤200℃ | 水、蒸汽、油 |
Z41W-16 | |||||
Z41H-16C | |||||
Z41T-16C | |||||
Z41W-16C | |||||
Z41T-10型明桿楔式閘閥主要零件材料 |
型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥 桿 | 填 料 |
Z41H-10 | 灰鑄鐵、鑄 鋼 |
不銹鋼 | 碳鋼、不銹鋼 |
|
Z41W-10 | ||||
Z41T-10 | ||||
Z41T-16 | ||||
Z41W-16 | ||||
Z41H-16C | ||||
Z41T-16C | ||||
Z41W-16C |

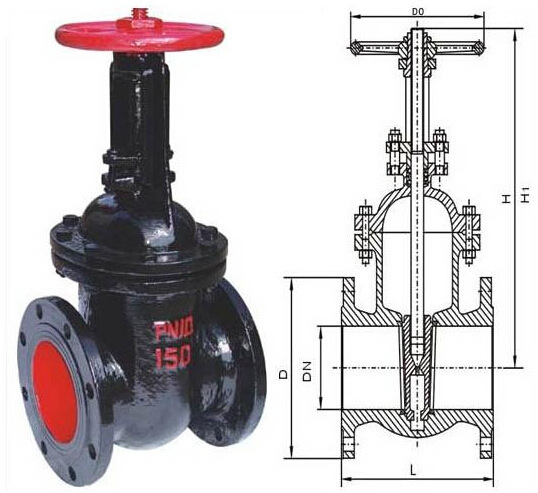

Z41T-10型明桿楔式閘閥主要外形尺寸 |
