模塊技術規范

在使用S7-200 數字量模塊時，我們需要了解模塊的很多的具體參數，如：輸入輸出類型、輸入輸出的點數、模塊功耗﹑輸入/輸出點額定電流等，您可以在以下文檔中獲得這些具體參數

《S7-200可編程控制器系統手冊》附錄A 技術規范表A-12至表A-14

如何查詢西門子產品的技術數據，請點擊 查看

在眾多參數中，需要特別提醒您注意模塊的以下兩個重要參數：

• 模塊的電源消耗

• 輸出點的切換頻率

參數1： 模塊的電源消耗：主要指模塊對5V電源和24V電源的消耗能力。

（1） 5V電源消耗：5V電源是CPU通過I/O總線電纜供給模塊使用的，5V電源是無法通過外接電源補充和擴展的。我們需計算所有S7-200數字量模塊的5V電源消耗總和，以保證其不超過CPU 5V電源供應能力。

（2） 24V電源消耗：部分S7-200數字量模塊的供電、數字量輸入點及輸出點需要使用24V電源。24V電源可由CPU模塊的24V DC傳感器輸出電源提供，也可外加24V DC電源。通常，我們需計算S7-200數字量模塊的24V電源消耗總和，以保證其不超過CPU模塊的電源定額或選用正確容量的24V電源模塊。

模塊5V/24V電源消耗請參考《S7-200可編程控制器系統手冊》附錄A 技術規范表A-12 。

5V/24V電源計算請參考《S7-200可編程控制器系統手冊》附錄B 計算電源定額。

參數2：輸出點的切換頻率

S7-200數字量模塊晶體管輸出類型的DO點不能輸出高速脈沖；繼電器輸出的DO點大切換頻率為1HZ且有機械壽命，因此不能頻繁開關。

除了以上重要參數外，還需要提醒您注意模塊連接的負載類型，尤其對于數字量輸出點連接接感性負載時，應設計保護電路。

感性負載設計請參考《S7-200可編程控制器系統手冊》第3章 S7-200的安裝->感性負載設計指南

模塊安裝

S7-200數字量模塊可安裝在CPU模塊右側的任意位置。

每個S7-200數字量模塊都自帶一根帶狀I/O總線電纜，如果該電纜滿塊之間的安裝寬度需求，可直接將該電纜插接在其它模塊上的10針插槽內，如下圖：

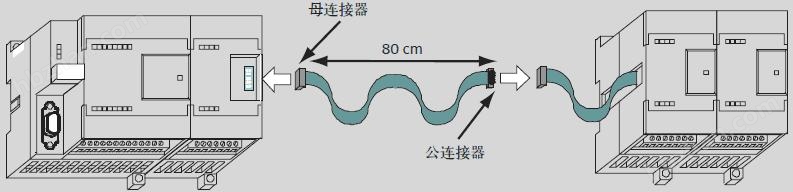

如果S7-200數字量模塊自帶的電纜不能滿塊之間的安裝寬度需求，可選用0.8米I/O擴展電纜。安裝示意圖如下：

注：每套系統僅允許使用一條I/O擴展電纜.

I/O擴展電纜的詳細信息請點擊 查看

安裝說明請參考《S7-200可編程控制器系統手冊》第3章S7-200的安裝。

模塊I/O接線

• DI接線：

S7-200數字量模塊的DI有以下類型：

• 24V DC輸入：

這種輸入又分為24V DC漏型輸入和24VDC源型輸入。“漏型輸入"是電流流入DI輸入點的形式，如下圖箭頭所示：電流由外部流入模塊的I x.0輸入點，1M接0V DC；

“源型輸入"是電流由DI輸入點流出的形式，如下圖箭頭所示：電流由模塊的I x.0輸入點流出，1M接24V DC。

• 120/230V AC輸入

只有6ES7221-1EF22-0XA0這一種型號的模塊可以接交流輸入，具體的接線方式如下：

• DO接線：

S7-200數字量模塊的DO有以下三種類型：

• 24V DC輸出

S7-200數字量擴展模塊的24V DC輸出點只能接成源型輸出。

“源型輸出"是電流由DO輸出點流出的形式，如下圖箭頭所示：電流由模塊的Q x.0輸出點流出，1M接0V DC，1L+接24V DC。

提示：如果需要輸出類型為漏型，只能選擇CPU224XPsi本體集成的輸出點。

• 繼電器輸出

繼電器輸出的DO點可接交流或直流。如下圖所示：1L接24V DC或250V AC 都可以。
