Z674TC氣動陶瓷旋轉閥工作原理

    當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，*的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

Z674TC氣動陶瓷旋轉閥技術參數

●公稱通徑：DN50-300（也可根據客戶需要定制）
●公稱壓力1.0—1.6MPa
●氣動執行器工作壓力：0.4~0.6MPa
●適用溫度≤200℃（另有耐高溫型zui高可耐400℃高溫）
●適用介質：粉煤灰、干粉塵、氣體、水等
●適用范圍：火力發電廠干灰系統、倉泵進料輸送。
●化工、冶金、造紙、制藥等行業中散狀物料輸送系統。
●各類有磨損的介質在管道上作啟閉之用。


閥門安裝說明

     歡迎您選用本廠產品。為了延長使用壽命，提高工作效益，本閥門嚴禁氣缸向下安裝，在安裝時盡量做到水平安裝且斜口面向下，本閥門開關到位信號反饋方式分為兩種，種為機械式到位開關（推薦），種為電感磁性開關二線制。兩種方式均可適用直流或交流。

安裝、使用要點

1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。

1.該產品適用于電力、石化、冶金、建材等工業控制系統。

2.閘板、閥座與流道均采用工程陶瓷制造。

3.在閥門關閉過程中，閘板自動旋轉，產生產生閘板與閥座吻合的研磨性效果，使用密封更加嚴密。

4.閥腔消除積灰與卡死現象。

5.能滿足多種傳動機構，手動、氣動種電動

特點說明:本閥適用于發電廠干灰系統、倉泵出料輸送,也可適用于礦山、造紙、化工等個類有磨損的干粉塵、水例如(灰渣水)等介質在管道上作啟閉之用.公稱壓力為1.0Mpa適應溫度≤200℃,氣源壓力0.6-0.8Mpa本閥門關閉后任何方向全部密封.閥體中間體采用WCB鑄鋼件及無縫鋼管焊接.密封面采用硬密封件.

本閥料口全流通無阻擋物有吹堵裝置,耐磨性能,密封性能好,

啟動負荷小卡灰及結灰現象少.

本閥采用高檔曾韌結構陶瓷密封,機械強度高耐磨性能好使用壽命長.結構緊湊可任意角度安裝.

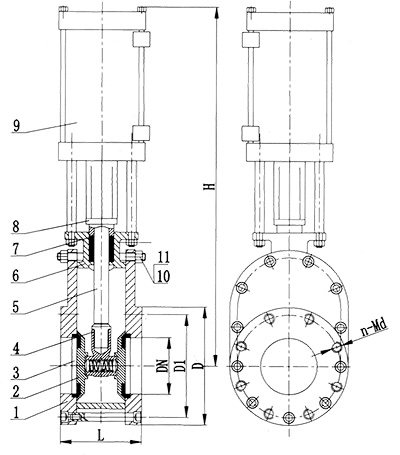

Z674TC氣動陶瓷閥產品展示
