1.1. 參考精度
1.1.1. 數字、智能：±0.2%校驗量程
1.1.2. 模擬、線性：±0.5%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.2%URL
1.2.2. 模擬、線性：6個月，±0.5%URL
1.3. 環境溫度影響
1.3.1.數字、智能：
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程）/56℃
1.4. 靜壓影響
零點誤差為±0.5%URL。可在線通過重新調零來修正。
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.5%URL/g
1.6. 電源影響：小于±0.005%輸出量程/伏特。
1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.8. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。

2. 功能規格
2.1. 測量范圍：差壓：0-0.125～1.5KPa
靜壓：1、4、6.9MPa
2.2. 零點與量程
2.2.1. 數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整

2.2.2. 模擬、線性：量程和零點連續可調
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性：4～20mA DC,與過程壓力成線性。
2.5. 阻尼時間常數
數字、智能：時間常數可調，以0.1秒遞增，由小至16.0秒
模擬、線性：時間常數可調，由小至1.67秒。
2.6. 環境溫度極限
數字、智能: -40至85℃
模擬、線性: -40至93℃
帶液晶表頭: -30至60℃
2.7. 過程溫度極限
充硅油 : -40至104℃
充惰性液 : -18至71℃
2.8. 貯存溫度極限
數字、智能 : -51至85℃
模擬、線性: -51至121℃
帶液晶表頭 : -40至70℃
2.9. 環境濕度
0-*相對濕度
2.10. 靜壓與過壓極限
變送器任意一側加0至6.9MPa壓力不會引起損壞。在3.45kPa至6.9MPa的靜壓范圍內工作時符合性能規格要求。
2.11. 容積變化量
小于0.16cm3

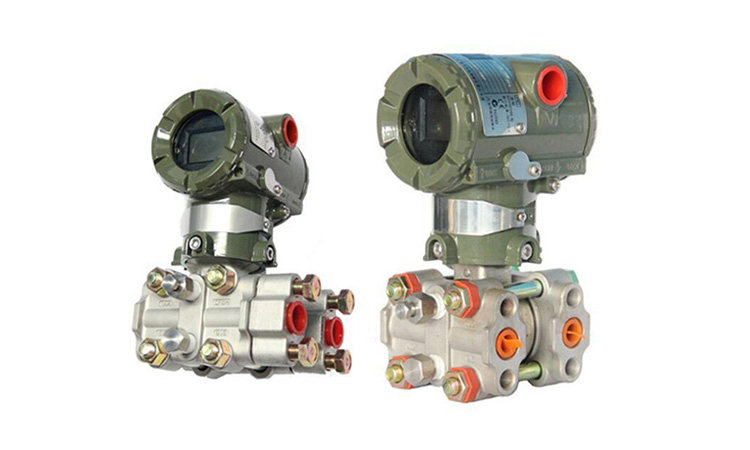

3851DR

微差壓式變送器

代碼

量程范圍KPa

2

0-0.125～1.5KPa

代碼

輸出

F

4-20mA

代號

結構材料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

代號

大工作壓力MPa

A-

1

B-

4(特殊6.9）

代碼

選項

M1

0-*線性指示表

M2

LCD顯示表

M3

LCD顯示表

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

側面泄放閥在壓力室上部

D2

側面泄放閥在壓力室下部

不注

1/2NPT錐管螺紋接頭

C2

丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

s

不銹鋼三閥組
