浙江正軒閥門有限公司
主營產品： 氣動快速止回閥,氣動衛生級調節閥,液壓緊急切斷閥 |
| 參考價 | ￥ 100 |
| 訂貨量 | 1臺 |
- 型號
- 品牌 正軒閥門
- 廠商性質 生產商
- 所在地 溫州市
聯系方式：宋經理查看聯系方式
更新時間：2020-04-06 12:02:02瀏覽次數：341
聯系我們時請說明是環保在線上看到的信息，謝謝!
| 材質 | 碳鋼,不銹鋼,黃銅,鑄鐵,鑄銅,球墨鑄鐵,塑料,陶瓷,襯氟,銅 | 工作溫度 | 常溫 |
|---|---|---|---|
| 加工定制 | 是 | 結構形式 | 其他 |
| 類型 | 直通式 | 連接形式 | 法蘭 |
| 零部件及配件 | 配件 | 流動方向 | 其他 |
| 密封形式 | 硬密封式 | 驅動方式 | 其他 |
| 適用介質 | 水,油品,氨氣,氮?dú)?氫氣,煤氣,含塵氣體 | 形態 | 其他 |
| 壓力環境 | 常壓 |

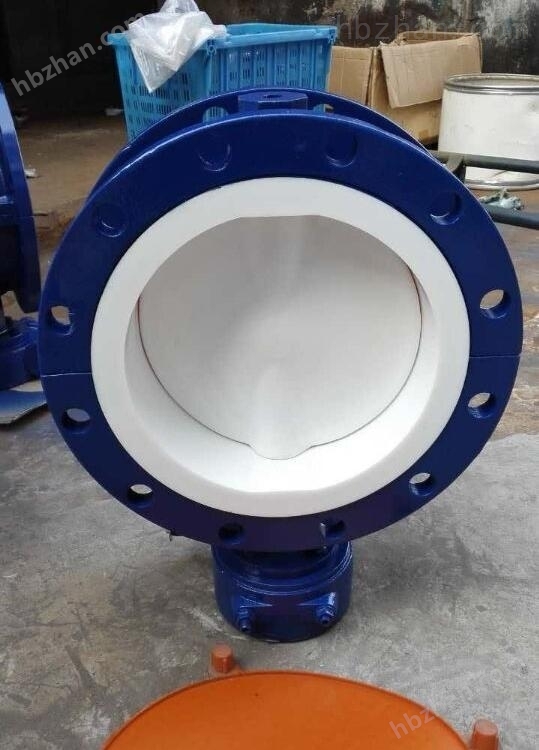

d341f4-10c襯氟蝶閥
蝶閥是用隨桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用。近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小，重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量 30 ～ 50%, 蝶板旋轉 90 度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
1 、d341f4-10c襯氟蝶閥基本類型有兩種，即 D71 系列中線蝶閥與 D73 系列偏心蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，根據介質的要求可選擇不同的襯里材質，使顧客經濟效益Z大化，其中閥桿與蝶板（鍛）為一體，表面均勻包覆一層襯里材料。閥體通道內表面光滑，流體阻力小， CV 值高，流通能力強，扭矩適中，采用四級密封結構并在密封面處配以抗老化的硅橡膠的彈性襯墊閥座，*達到介質的零泄漏。
2、由上述型號擴展而成的 D41 型法蘭連接閥體全襯里。由上述型號擴展而成的蝶板為不銹鋼的半襯里型蝶閥。
一、結構特點：
（ 1 ） 中線蝶閥為整個蝶板與閥座在 360 度圓內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
（ 2 ）偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想；
（ 3 ）四級加載彈性密封，保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接外的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性 O 型圈和軸肩處剛性墊圈、彈性橡膠墊組合。
c.軸的徑向采用 O 型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體槽內；
（ 4 ） 采用可調彈性彈子定位，定位準確，結構簡介。（采用 O 型圈是為了防止意外泄漏時的安全措施）
（ 5 ）法蘭連接雙偏心蝶閥適用于壓力較高場合。
襯氟蝶閥主要零部件材料
零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
QT | C | P | R | PL | RL | |
上、下閥體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
蝶板 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
閥軸 | 1Cr13、40Cr | 2Cr13、40Cr | 1Cr18Ni9Ti、40Cr | 1Cr18Ni12Ti、40Cr | 00Cr18Ni10、40Cr | 00Cr17Ni14Mo2、40Cr |
襯里層/閥座 | PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚烯烴） | |||||
O型圈 | FEP+FPM（氟橡膠外包F46） | |||||
彈性條（墊） | Si（哇橡膠） | |||||
調節墊 | 0C18Ni9r | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
螺母 | 45 | 45 | 0Cr19Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手柄 | A3、Z | |||||
襯氟法蘭蝶閥-外形尺寸
PN1.0MPa法蘭式襯氟蝶閥-外形尺寸表
公稱通徑 | 標準值 | 參考值 | |||||||
L | D | D1 | D2 | f | b | Z-Φd | D0 | H | |
40 | 106 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 | 140 |
50 | 108 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 160 |
65 | 112 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 165 |
80 | 114 | 195 | 160 | 135 | 3 | 22 | 4/8-18 | 250 | 170 |
100 | 127 | 215 | 180 | 155 | 3 | 22 | 8-18 | 250 | 180 |
125 | 140 | 245 | 210 | 185 | 3 | 24 | 8-18 | 300 | 275 |
150 | 140 | 280 | 240 | 210 | 3 | 24 | 8-23 | 300 | 295 |
200 | 152 | 335 | 295 | 265 | 3 | 26 | 8-23 | 200* | 320 |
250 | 165 | 390 | 350 | 320 | 3 | 28 | 12-23 | 200* | 385 |
300 | 178 | 440 | 400 | 368 | 4 | 28 | 12-23 | 240* | 390 |
350 | 190 | 500 | 460 | 428 | 4 | 30 | 16-23 | 240* | 460 |
400 | 216 | 565 | 515 | 482 | 4 | 32 | 16-25 | 280* | 510 |
450 | 222 | 615 | 565 | 532 | 4 | 32 | 20-25 | 280* | 540 |
500 | 229 | 670 | 620 | 585 | 4 | 34 | 20-25 | 320* | 570 |
600 | 267 | 780 | 725 | 685 | 5 | 36 | 20-30 | 320* | 660 |
700 | 292 | 895 | 840 | 800 | 5 | 40 | 24-30 | 360* | 710 |
800 | 318 | 1010 | 950 | 905 | 5 | 44 | 24-34 | 360* | 780 |
900 | 330 | 1110 | 1050 | 1005 | 5 | 46 | 28-34 | 380* | 885 |
1000 | 410 | 1220 | 1160 | 1115 | 5 | 50 | 28-34 | 400* | 990 |
