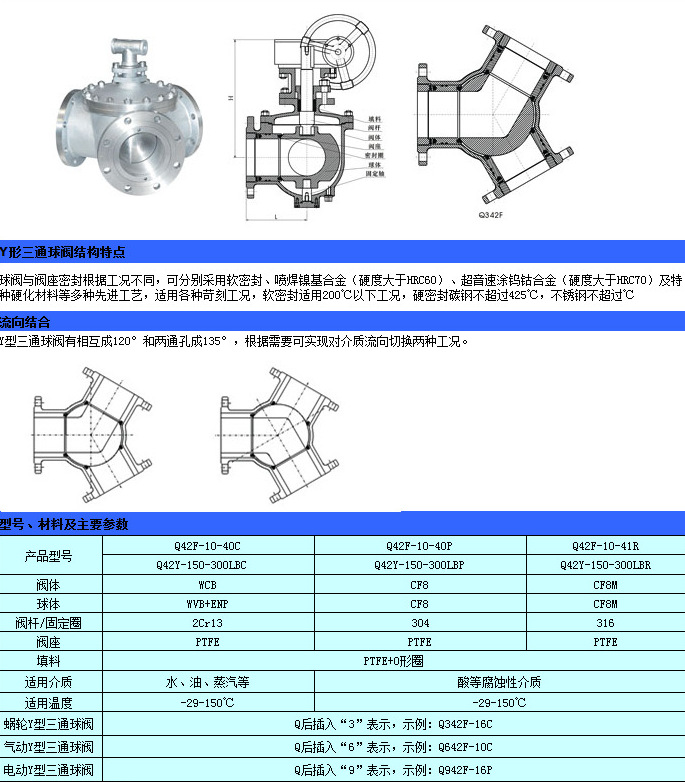

渦輪不銹鋼三通Y型球閥外形布局：
Y型三通球閥設計角度分別有：180°*135°*45°、157.5°*157.5°*45°、
135°*135°*90°等，可根據管道布局選擇不同的外形進行安裝。
功能：Y型三通球閥是將一條管道分為二通管道，而成為三通管道。
特點：普通三通球閥有一個90°彎曲角度，容易堵塞。而Y型三通球閥采用135°廣角設計，可使粉體、顆粒介質順暢通過。
應用：產品廣泛用于石油、冶金、食品原料、精細化工、醫藥等粉體顆粒介質，讓介質高效順暢的通過。
渦輪不銹鋼三通Y型球閥優點：
1、流體阻力小、換向迅速、方便，只要閥桿轉動135°，球閥就完成了換向動作，很容易實現快速換向。
2、球與閥桿采用一體式設計，強度好，無間歇損耗，換向更穩定精確。
3、三閥座設計，密封性能好。密封面可采用聚四氟乙烯、PPL、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種*工藝，適用各種苛刻工況。
4.密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕。閥門換向時球體只作旋轉運動，閥座與球體的摩擦磨損小，故閥門的使用壽命長。
5、可配置氣動、電動、等多種驅動機構，實現遠距離控制和自動化操作。
6、閥體內通道平整光滑，實現介質極少殘留。

Q42FY型三通球閥的閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種*工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃。Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。

工作原理

Q42F/Y型三通球閥有相互成120°或135°的通道，閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種*工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不硬密封不超過350℃。 Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。

產品特點

1、Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。

2、適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不硬密封不超過350℃。

3、采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種*工藝。

尺寸圖（僅供參考）

 以上產品圖片及說明尺寸僅供參考，如需訂貨與實物為準。
