  LS-LUG系列氮?dú)饬髁坑?jì)（渦街流量計）是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。、

氮?dú)饬髁坑?jì)主要特點：

◆表體中同時集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
◆全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
◆全新的數字濾波和修正功能使流量測量更加精準可靠
◆電池供電型無需外接電源既可連續工作兩年以上
◆全新點陣漢字液晶顯示，使用操作更方便·國內*雙發生體單接收體結構(帶振動補償)，測量下限得以大大延伸，且有效提高其抗振性能
◆有模擬、數字信號輸出，可同計算機、DCS等數字系統配套使用
◆量程范圍大，壓力損失小，準確度高
◆有抗酸，耐腐、高溫、防爆等多種類型
◆可用于測量飽和蒸汽，過熱蒸汽，各種氣體，水及低粘度、低溫液體

氮?dú)饬髁坑?jì)技術參數

氮?dú)饬髁坑?jì)通徑選擇計壓力損失`

（1）氮?dú)饬髁坑?jì)通徑選擇
　　流量計的通經可根據zui大使用流量Qv來選擇。為了獲得盡可能寬的流量測量范圍，正常使用流量應不小于流量計額定zui大流量的1/2。為保證流量計的準確度，雷諾數范圍應在2×104～7×106內。
選擇流量計通徑時，應將已知標準狀態（1大氣壓，0℃）下的流量換算為工況狀態下的流量，以便從表（1.2）中選用適當?shù)牧髁坑?jì)。
1.將標準狀態下的密度ρN換算成工況下密度ρ。

2. 求出工況下的流量Qv：a)由標準狀態體積流量求出Qv：
a）由標準狀態體積流量求出Qv：

3）動態粘度η與運動粘度的換算：η=μρ
4）雷諾數：


以上式中：
ρ—工況下密度（kg/m3）
ρN—標準狀態下密度（kg/m3）
P— 工況下壓力（MPa）
T— 工況溫度（℃）
Qv—工況體積流量（m3/h）
QN—標準狀態下體積流量（Nm3/h）
Qm—質量流量（kg/h）
η—動態粘度（Pa?S）
RD—雷諾數
D—流量計管徑或插入探頭直徑

表1 不同通徑下流量計液體、氣體zui大流量及所對應的zui大頻率

注：1、液體zui小流量可從圖1查找，氣體和過熱蒸汽可從圖2查找。

2、對于插入式流量計而言，管徑從200～2500mm其zui大流量可按流速（液體9m/s，氣體75m/s）計算。其zui小流速可通過表1、表2、圖1、圖2、DN50zui小流量來計算，再得出某管徑下zui小流量。

2）壓力損失
水在流速7m/s時為0.054Mpa，大氣壓下的空氣在流速75m/s時為830H2O，壓力損失由下式計算。
△Ρ＝1.1×10-6×ρ?V2
式中：△Ρ——壓力損失（Mpa）
      ρ——流體密度（kg/m3）
      V——流速（m/s）
表2 常用氣體介質的標準狀態密度

飽和蒸汽實例

  試確定DN50流量計用于7bar飽和蒸汽的量程范圍。由表3可查得：DN50 7bar量程范圍是84-1835kg/h 還可得到以下信息：飽和蒸汽溫度165℃，密度3.67kg/m3


氣體/過熱蒸汽zui小流量

例2：
已知氮?dú)饬髁繛?600Nm3/h,工作壓力0.7Mpa,工作溫度為40℃，選擇流量計通經。
解：1）將標準流量變?yōu)楣r流量

求工作條件下的密度
首先查表2，得知標準狀態下氮?dú)饷芏?.25kg/Nm3

3）通過表1和圖2可知
φ80 流量計的測量范圍  40~1375m3/h
φ100 流量計的測量范圍  70~2120m3/h
φ80 流量計的測量范圍  200~4771m3/h
根據選型原則常用流量不小于額定zui大流量的1/2。所以應選φ80流量計。

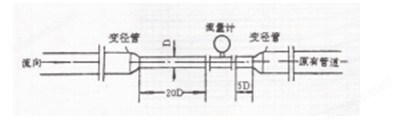

當選擇的流量計管徑比實際工作管徑小時，應采用變徑管以保證準確測量。見圖3
圖3  變徑管的直管段要求

五：安裝
將氮?dú)饬髁坑?jì)安裝在管道上請遵循以下要點：
氮?dú)饬髁坑?jì)入口和出口的管道條件
為了確保達到理想的運行效果，流量計入口的規則流速發布應不受干擾。
入口直管長度應不小于15倍管徑。
入口側有彎頭、縮管或截止閥時，入口直管長度應不小于25倍管徑。
出口直管長度應不小于5倍管徑（圖4）

圖4  入口和出口直管段

流量調節閥應盡可能安裝在流量計下游側（圖5）。

圖5  調節閥的安裝位置

壓力溫度測量

圖6  壓力和溫度測點的位置

六：外形及安裝尺寸

當介質溫度大于100℃時，下表中H加高200mm。
6.1 管接頭式

6.2 無法蘭式

表4

注：①以上參數僅適用于法蘭夾持式2.5MPa以下壓力規格的渦街流量計。
②安裝法蘭為法蘭，出廠時已配備，安裝法蘭的標準為企業標準，*使用。
說明：
①以上尺寸僅供設計選型時參考，實際尺寸以出廠或定貨時確認為準。
②常用無縫鋼管直徑為公制鋼管直徑，如采用英制鋼管，需在定貨時注明。
③管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、超低溫型的外形尺寸以出廠或定貨時確認為準。
④流量計安裝法蘭采用企業標準或國家標準GB/T9119-2000，也可根據用戶需要采用國家其他部門或行業標準，或采用其他國家標準（美標、德標、日標等），如需特殊標準請?jiān)诙ㄘ洉r(shí)注明。
6.3 法蘭式

表5   【氮?dú)饬髁坑?jì)哪款測量精度高】

注：①以上參數僅適用于法蘭連接式1.6MPa以下壓力規格的渦街流量計。
②儀表長度為標準型尺寸，帶一體化溫壓補償型儀表長度相應加長50mm。
③法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119-2000突面板式平焊鋼制管法蘭。

6.4插入式
表6  L2和G2為配球閥時桿長及重量

七：選型表

產品選型   【】
