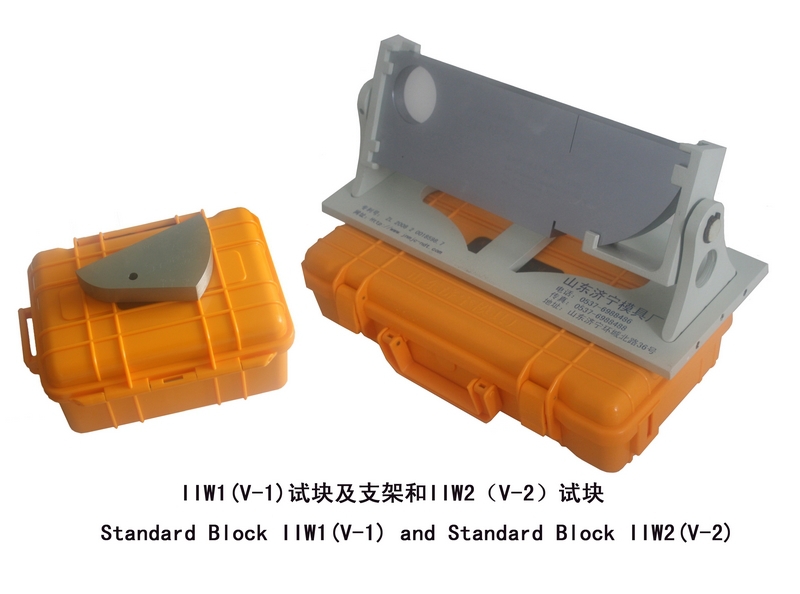

IIW試塊（V-1試塊）也稱荷蘭試塊。是由焊接學會（IIW）通過，標準化組織（ISO）推薦使用的標準試塊。

使用要點：
1、利用試塊厚25mm可以測定探傷儀的動態范圍，水平線性及調整縱波探測范圍；
2、利用Φ50圓弧和Φ1.5通孔測定斜探頭折射角及縱波直探頭的靈敏度余量。還可粗略估計直探頭的盲區大小及測定儀器與探頭組合后的穿透能力；
3、利用R100mm圓弧面測定斜探頭的入射點和盲區，并可校正時間軸比例和零點；
4、利用測距為85mm、91mm和100mm三個槽口平面可測定直探頭和縱向分辨力；
5、利用試塊的直角棱邊測定斜探頭聲速偏斜角。
IIW2試塊（V-2試塊），是由焊接學會通過的標準試塊。V-2試塊（DIN54122）與IIW試塊相比，V-2試塊的優點是重量輕，便于攜帶，特別適用于現場使用。
使用要點：
1、利用半徑為R50mm的圓弧反射面測定斜探頭的入射點和靈敏度余量。
2、利用Φ5通孔的反射面，可以反駁測定斜探頭的折射角范圍為45°～65°和65°～75°;
3、利用厚度12.5mm的底面多次縱波反射，可以測定探傷儀的水平線性和垂直線性。
4、利用R25和R50兩個圓弧面，校正時間軸和零點。
