產品簡介： 九正通明品牌TCF-4直角插管式電磁脈沖閥又叫小連身脈沖閥通常配MC型脈沖袋式除塵器使用，此脈沖閥的特點是采用平膜片。此電磁脈沖閥結構合理、阻力小，免費：
TCF-4直角插管式電磁脈沖閥又叫小連身脈沖閥通常配MC型脈沖袋式除塵器使用，此脈沖閥的特點是采用平膜片，使用壽命30萬次以上。此電磁脈沖閥結構合理、阻力小
九正通明品牌TCF-4小連身脈沖閥運行效果好,性能穩定,維護簡便,使用壽命長.
TCF-4小連身電磁脈沖閥的技術要求:
1、在室溫為 5度～35度,相對濕度不超過85%的條件下,電磁線圈對外殼能承受50Hz,250V的電壓,歷時1min無擊穿現象.
2、在規定的環境條件下,電磁線圈對外殼的絕緣電阻應大于1MΩ.
3、電磁脈沖閥在承受頻率為20Hz,全幅值為2mm,歷時30min的振動后應能正常工作.
4、電磁脈沖閥的工作壓力為0.1MPa～0.7MPa,介質為經過除油,除水處理的空氣.
5、工作氣源壓力為0.1MPa時,即可使脈沖閥關閉.
6、在正常使用條件下,膜片累計使用壽命應大于80萬次.
7、在產品標稱氣源壓力狀態下,電磁閥的工作電壓為額定電壓的85%時,電磁脈沖閥的開啟響應時間應小于0.03s.
8、閥的外表無明顯涂層剝落,劃痕,毛刺等損傷.
9、產品應能承受0.8MPa的氣源壓力.
直角式電磁脈沖閥常用尺寸
| 序號 | 型號規格 | 公稱通徑 | 膜片數 | 出氣口連接形式 | 重量 | |
| luch | mm | |||||
| 1 | TMF-Z-20 | 3/4" | 20 | 1 | G 3/4 " | 0.65kg |
| 2 | TMF-Z-25 | 1" | 25 | 1 | G 1" | 0.8kg |
| 3 | TMF-Z-40S | 1 1/2" | 40 | 2 | G 1 1/2" | 1.4kg |
| 4 | TMF-Z-50S | 2" | 50 | 2 | G 2" | 2.4kg |
| 5 | TMF-Z-62S | 2 1/2" | 62 | 2 | G 2 1/2" | 3.5kg |
| 6 | TMF-Z-76S | 3" | 76 | 2 | G 3 " | 4.3kg |
直角式電磁脈沖閥技術指標
| 工作壓力 | 0.2MPa-0.6MPa | ||
| 工作介質 | 清潔空氣 | ||
| 電壓 | DC24V | AC110V | AC220V |
| 電流 | 0.8A | 0.46A | 0.23A |
| 溫度等級 | 1 | 2 | 3 |
| -25℃～ 80℃ | -25℃～ 150℃ | 25℃～ 230℃ | |
| -13℉～176℉ | -13℉～302℉ | -13℉～446℉ | |
| 空氣相對濕度 | ≤85% | ||
| 膜片壽命 | 噴吹100萬次或三年 | ||
直角式電磁脈沖閥材質說明

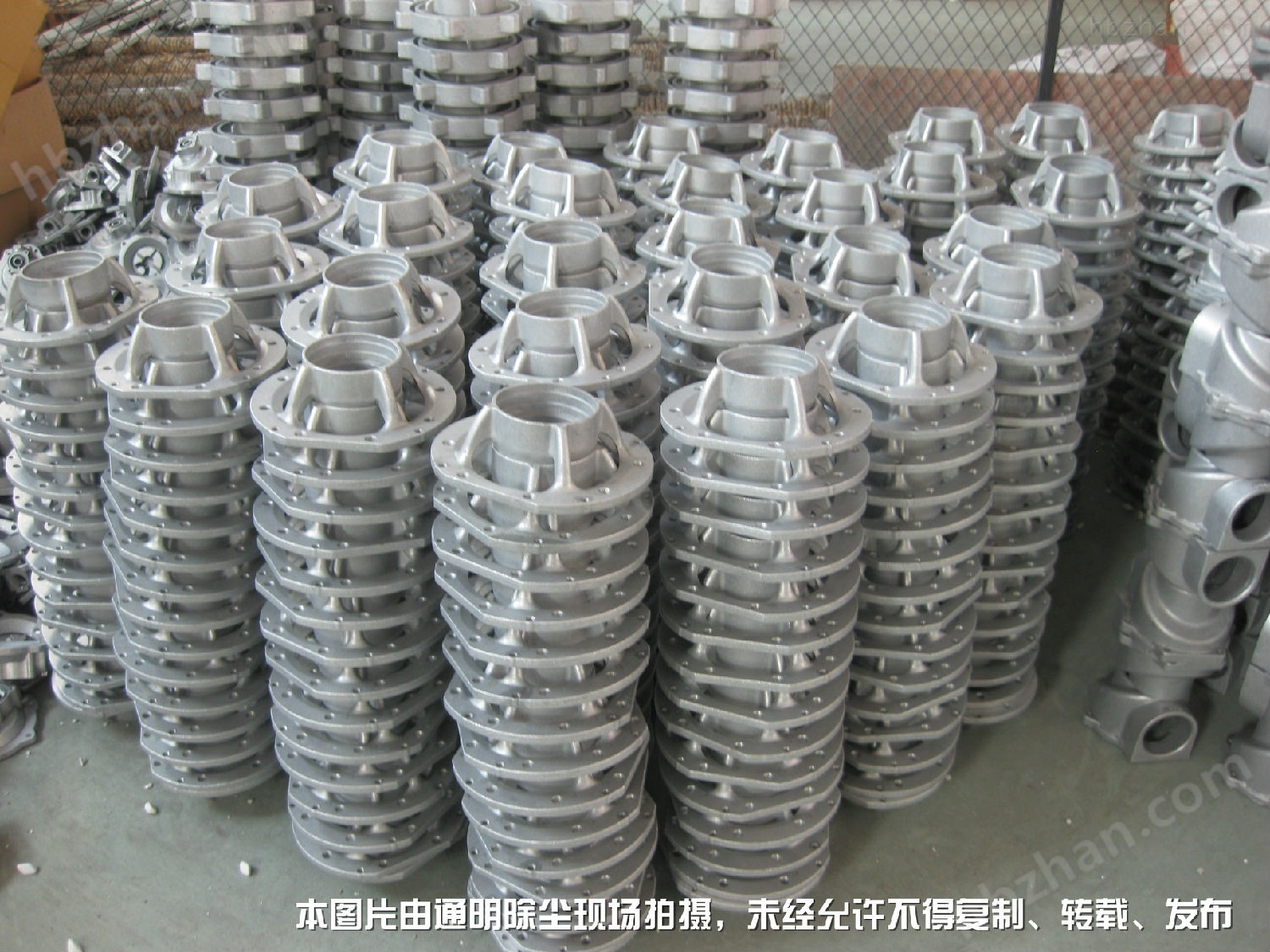

| 閥體 | ADC12鋁合金 |
| 卡簧 | 304不銹鋼 |
| 先導組件 | 430FR不銹鋼等材料 |
| 膜片 | 進口丁腈橡膠* |
| 彈簧 | 321不銹鋼 |
| 緊固件 | 302不銹鋼 |
| *全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。 | |
直角式電磁脈沖閥常見問題
| 使用階段 | 故障現象 | 原因分析 | 排除方法 |
| 安裝調試中 | 所有閥無法打開，但先導部分有動作 | 檢查氣包壓力是否過低 | 排查漏氣 |
| 某些閥不工作，其他閥正常 | 檢查閥的線路連接及線圈 | 更換配件 | |
| 所有閥無法關閉，有漏氣，氣包壓力無法建立 | Y型閥同一氣包的某幾個閥漏氣，造成所有閥漏氣的假像 | 排查漏氣 | |
| Z型閥的進氣口與噴吹口相反安裝 | 重新安裝 | ||
| 某些閥無法關閉，有漏氣 | 有雜質吸附在膜片上，動鐵芯有卡死現象 | 清潔膜片，檢查膜片是否完整，檢查動鐵芯及氣塞 | |
| 閥關閉緩慢 | 膜片節流孔受堵 | 疏通膜片節流孔 | |
| 使用過程中 | 某些閥漏氣，膜片關不死，閥常開 | 有雜質吸附在膜片上，先導損壞，動鐵芯有卡死現象 | 清潔膜片，檢查膜片是否完整，檢查動鐵芯，及氣塞等，及時更換配件 |
| 線圈發熱燒毀 | 長時間通電 | 檢查控制系統的工作狀況 | |
| 有電壓，但閥不動作 | 膜片損壞或節流孔受堵 | 及時更換配件 | |
| 環境溫度低于-20C°閥有漏氣或無法打開 | 環境溫度過低，閥內有結冰現象 | 及時更換配件 注意保溫 | |
| 使用須知 | 工作壓力必須嚴格控制在0.2Mpa~0.6MPa，要求相對穩定。 | ||
