■ 2X雙級旋片式臥式真空泵產品概述：

2X雙級旋片式臥式真空泵有偏心裝置，泵孔內的轉子及轉子槽內旋片，轉子帶動旋片旋轉時，旋片緊粘腔壁把進排氣口分割開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性縮小氣體，推開排氣，從而獲得真空。本泵同國內同類產品相比，耗電少，真空度高，噪音低，外觀美觀，重量輕等優點.2X系列的各種真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。
　　泵由泵體、高轉子、低轉子、前端板、后端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。
　　在泵體內壓入一個中隔板、將泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空室進氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧開而裝于槽內。泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。

■2X型號意義：

■ 2X結構圖：

圖1是2 X系列真空泵原理圖，轉子3及7與高真空搴1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉，由于彈簧9及離心力的作用，轉片外端緊貼高低真空室的內表面滑動，把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥l、]5和從過氣管4到排氣閥門1 0之間分隔開來，形成二或三個容積，并且周期性的大小變化，當在圖示位置繼續旋轉時A及C容積逐漸增大，被抽容積氣體沒進氣嘴進入泵內，同時B及D容積逐漸減少，壓力升高，隨后沖開排氣閥門5及1 0，將氣體排出真牢室外，氣體經過油面而排于大氣之中，因?yàn)橛褪茄妥∨艢忾T的，故能防止氣體返回真空窒。當抽氣壓強較高時，高低真空室的閥門都排氣，相當于單級泵，當真空度較高時，全部氣體進入真空室，再由排氣閥門1 0排出，此時二級串聯即進入雙級泵工作。

圖1
1	高真空室外	2	進氣嘴	3	轉子	4	過氣管	5	排氣閥門
6	低真空室	7	轉子	8	刮片	9	彈簧	10	排氣閥門

如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，真空泵無法排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2x-4以上的泵都裝有能放入一定量氣體的摻氣閥11見圖1
2X旋片式真空泵結構說明
2X型的各種真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。泵由泵體、高轉子、低轉子、前端板、后端板、高轉片、低轉片、排氣閥、排氣罩、視鏡等零部件組成。見圖2、圖3。在泵體內壓入一個中隔板、將泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空室進氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧支撐開而裝于槽內。泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油寒。

圖2

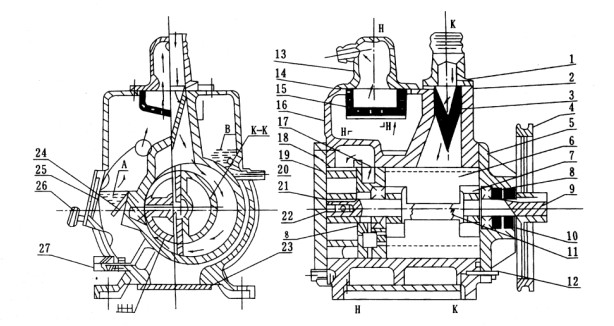

氣體路徑		3	過濾網	8	彈子	13	排氣罩	18	后端板	23	水蓋板
—→高真空路徑		4	皮帶輪	9	前軸	14	排氣罩墊	19	低轉子	24	排氣閥片
—→高真空路徑		5	前端板	10	油密封室	15	擋油網	20	冷卻水接頭	25	視窗
1	進氣嘴	6	高轉片	11	彈簧	16	泵殼	21	鍵	26	摻氣閥
2	密封圈	7	高轉子	12	定位銷釘	17	中隔板	22	底轉片	27	放油塞

圖3

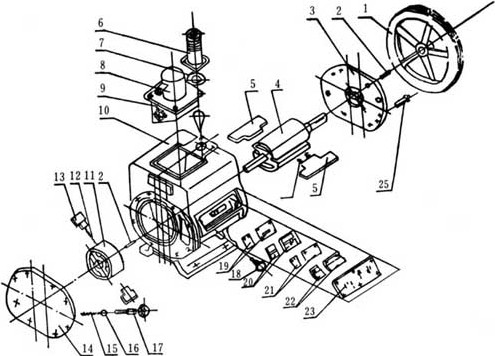

1	皮帶輪	6	排氣咀	11	低轉子	16	鋼珠	21	閥片
2	鍵	7	密封圈	12	彈簧	17	手柄	22	檔板
3	前端板	8	排氣罩	13	底轉片	18	放油塞	23	油蓋
4	高轉子	9	過濾網	14	后端板	19	紙墊	24	定位銷釘
5	高轉片	10	泵體	15	彈簧	20	閥座

抽氣過程：見圖2，氣體由進氣嘴進入高真空室，起初是高壓強，高低真空室都充滿大氣，兩個排氣門都打開排氣。隨著抽氣的進行，氣壓下降(即真空度提高)，高真空室壓力不足以推開排氣門，氣體經中隔板而進入低真空室，此時壓力亦不足推開排氣門，但低真空室進入有一定量油，幫助推開排氣門，氣體亦隨之排出。排出的氣體夾雜著的油粒，經擋油網過濾而使油分離，只有氣體排出泵外，氣體路徑見圖2。油密封室里的油，由油池A經前端板上的孔供給。低真空室里的油，由油池A經后端板上的孔供給。高真空室的油，由中隔板上的孔，循環供給。前后端蓋的密封是由泵體上部的油池B經泵體端面室的孔而流入油槽進行密封的。

■ 2X型雙級旋片式真空泵使用說明：

1、旋片真空泵運轉注意事項：
　　（1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。
　　（2）注意油面應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油面要下降，將泵連續運轉幾轉后，油面才會上升。
　　（3）打開冷卻水
　　（4）打開泵進氣嘴上的閥門，打開的大小視具體情況而定。
　　 2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當?shù)恼駝?dòng)及無特殊沖擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。
　　 3、停旋片真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截?cái)嚯娫矗偻Ｋ础?br />　　 4、旋片真空泵使用中注意事項：
　　（1）經常注意油位。
　　（2）泵起動后再緩慢打開閥門。
　　（3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。
　　（4）注意冷卻水是否中斷。
　　（5）注意泵溫升不超過40℃
　　（6）如停車后旋片式真空泵溫要下降到5℃以下時，泵內冷水必須除凈。
