渦輪式盲板閥

公司名稱：
更新時間：
所在地：
生產地址：
瀏覽次數：

溫州華楊閥門有限公司
2017-05-12 09:37:24
溫州市
浙江省溫州市永嘉縣甌北鎮
886

【簡單介紹】

渦輪式盲板閥由左閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構組成。蝸輪式盲板閥是通過三根桿連成一體，并把兩個閥體分別固定在底座上，構成一個剛性結構體。右閥體與不銹鋼補償器連接在一起，左右閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左右閥體得到壓緊（或分離）。

【詳細說明】

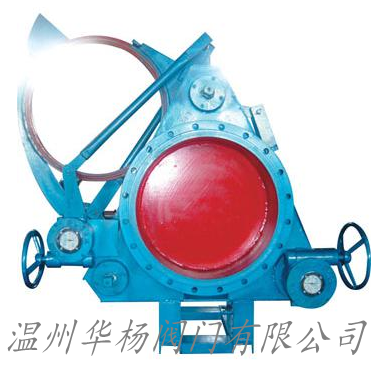

渦輪式盲板閥

盲板閥是一種手、電動或氣、液動切斷氣體介質的閘板閥，一般分為電動盲板閥、液動盲板閥、氣動盲板閥、封閉式插板閥、電動敞開式盲板閥。

渦輪式盲板閥原理

盲板閥共有三個驅動裝置，

其中有兩個手動夾緊或松開裝置，一個為使閘板開通或者關閉的電動裝置，在開或關閘板中，首先松開兩個手動裝置，而后再啟動電動裝置，以達到閘板開或關的目的(特別注意：兩個手動裝置不松開，不得開啟電動裝置)，閘板開或關完成后，再將兩個手動裝置夾緊，管道方能進行工作。

結構

盲板閥由左、右閥體、伸縮機構、扇形閥板及驅動閥板的電動推桿Ⅰ和夾緊、松開的電動推桿Ⅱ組成。

關閥

電動推桿Ⅱ動作，密封副脫開，然后電動推桿Ⅰ動作，扇形閥板由開到關，關到位后，電動推桿Ⅱ再反方向動作，密封副夾緊，關閥結束。開閥則反之。

主要性能參數：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃的氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

主要外形連接尺寸：單位：mm

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100

訂貨須知：

    一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門專家為您審核把關。
