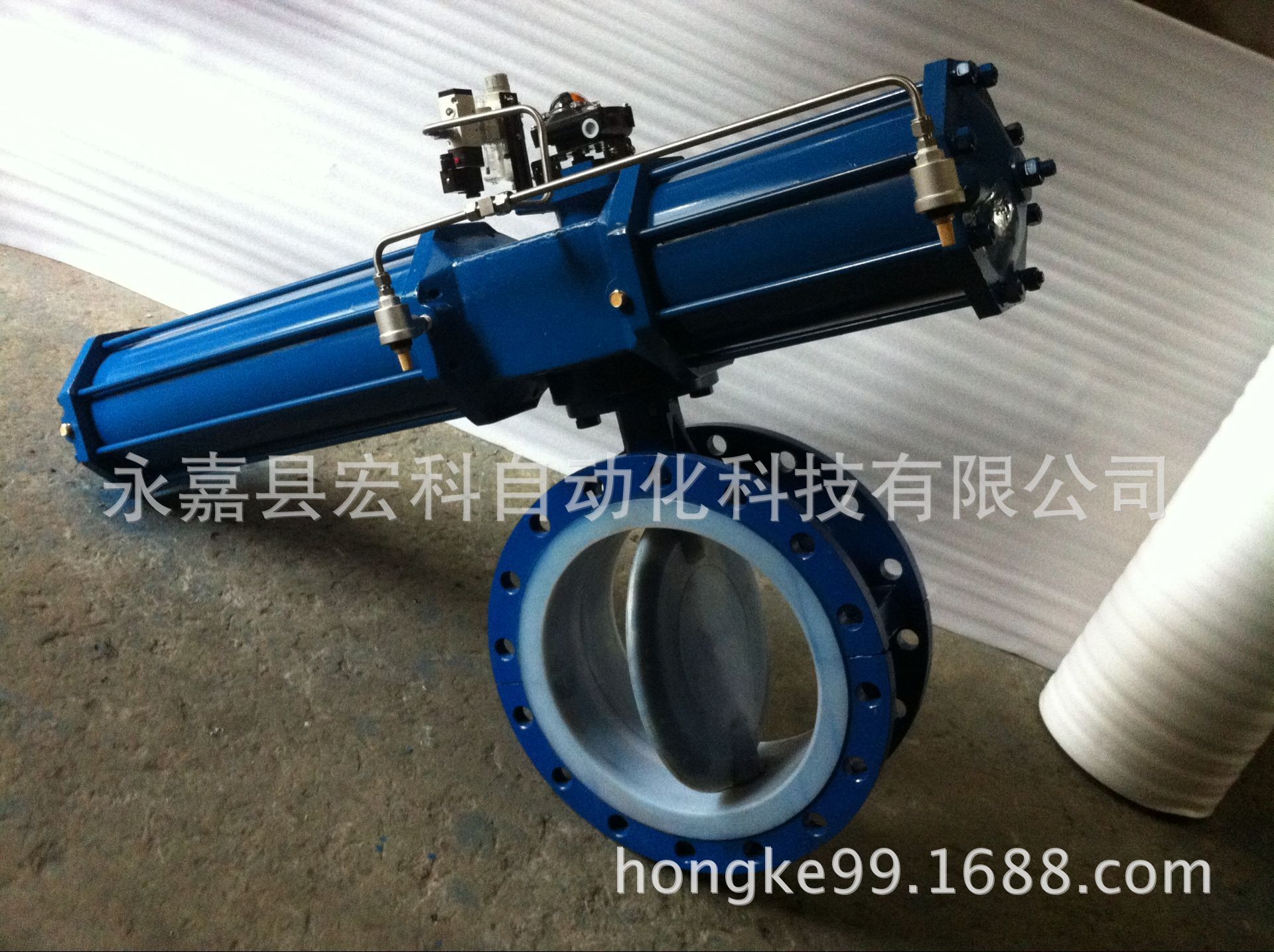

氣動通風蝶閥用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
氣動通風蝶閥用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、石化、電力、建材、礦山等工業生產線，對介質氣體氣控制或調節作用。
D641W氣動通風蝶閥執行機構：
采用GT或AT系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、GT/AT氣動執行器選用鋁合金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、GT/AT氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
D641W氣動通風蝶閥附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
技術參數和性能
GTD/ATD氣動執行器技術參數 | D641W氣動通風蝶閥閥體參數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～600mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 |
單作用：7N·M～2668N·M | 閥體材質 | 碳素鋼、合金鋼、不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 碳素鋼、合金鋼、不銹鋼 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 不銹鋼 | |
動作范圍 | 0～90°±5° | 結構形式 | 三維偏心 |
接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 溫度 | ≤425℃ |
GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高 |
