CF-7200手提式雙通道 FFT分析儀

隨著時代的發展，FFT分析儀在操作使用上的方便性和隨意性越來越受到人們的關注。為實現這一目標，我們將現有的CF系列的FFT分析儀進行全面性的功能升級。使其與電腦的融合性大為提高，體積縮小到A4號筆記本的尺寸，而重量只有 3.5 kg 。 CF-7200在日本國內之所以號稱為數據分析大全，不僅是因為它能進行高精度的測量和分析，而且操作簡單、處理迅速。更主要的是, 在她簡潔緊湊的機殼里，凝縮著多種多樣的分析功能，可以滿足用戶在各種場合的測量和分析。實際上是一臺具備下一代水準的、多用途、高性能、雙通道FFT分析儀。

欲觀看左邊的動畫，所持有的瀏覽器須安裝有　MacromadiaFlashPlayer軟件。若無此軟件者請點擊以下圖標下裁。

特點

體積小，功能全、可靠性高，是滿載技術的產品

■ 頻率解析范圍	10 mHz ～ 100 kHz
■ 輸入電壓范圍	10 mVr ～ 31.62 Vr
■ 數據采集范圍	2 ch 100 kHz
■ 采樣點數	zui多 6400 點

擁有充實的解析和運算功能

解析功能

■時間軸波形	■功率譜
■頻率響應函數	■相關函數
■希爾伯特變換	■傅立葉逆變換（IFFT）
■倒頻譜	還有其他更多...

運算功能

■工程單位轉換	■平均運算 UNDO 功能
■微積分運算功能	■波形運算
■頻率細分	■頻譜加權濾波器（A、C）
■多重畫面	還有其他更多...

擁有多重媒介與接口，數據共享靈活又方便

采用USB、CF 卡等通用性很強的媒介與外設接口，特別是與PC個人電腦連接方便，不用數據轉換就能共享測量結果。

在觸屏顯示器和面板上直接操作，直感性強

為追求體積緊湊，CF-7200擯棄了鼠標和觸摸板，所有的操作都是通過觸屏開關和按鈕來完成的。從解析開始或停止，到每一個基本函數的運算與顯示，都是每執行一步需要觸摸或按一個開關來進行。感覺上有點像視窗的圖標點擊。操作即時，直感性強。

小型、輕量、便攜，適用于各種現場的測量和試驗

集成度高，設置簡單。只要接上電源和傳感器，就能進行測量，非常適合現場的測試和分析。
體積小——A4 筆記本的尺寸，厚度只有88mm。重量輕—— 僅3.5 kg重。在這小巧緊湊的體箱里集成了所有振動和噪聲測量、分析所必需的功能，可以供用戶在不同的現場，應付各種各樣的測試分析。

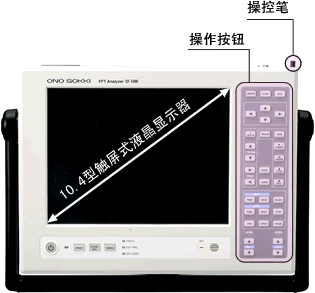

采用大屏面觸屏式液晶顯示器，畫面大而清晰，在屏面上直接操作，給你帶來強烈的直感

顯示器采用10.4 英寸的觸屏式 TFT 液晶顯示器，能同時清晰地顯示 4 組數據。并且直接在屏幕上操作設定，直觀性強，簡單易懂。
用標準配置的觸控筆可以在測量畫面上直接書寫注釋或留下記號等，可以將這些注釋和記號與測試數據一起保存起來，也可以將其設定為顯示或非顯示。這樣可以幫助用戶回憶起當時的測試狀況，不僅大大地方便了用戶的數據管理和查詢，也使測量的效率大為提高。
FFT分析儀主要數據的顯示切換，輸入電壓的范圍、頻率的變換，測試數據的保存，調用文檔等由操作面板上的按鈕開關來完成。這樣不僅操作簡潔明了、而且迅速直接。若遇上振幅和頻率成分不明的信號，只要連續地按這些開關，憑直覺也能找出適當的量程和顯示條件。此外，信號輸出功能（選購件）ON／OFF 的設定也是通過按這些開關（硬鍵）來完成的。這樣不僅能簡單地操控輸入輸出信號的開始或停止，而且還能迅速地防止意外出錯，對儀器和外部設備起保護作用。

輸入輸出等常用接口端子全部設置在儀器的頂端上部，使用起來極為方便

在各個通道的輸入端，配有CCLD恒流源（傳感器用電源）。能直接驅動加速度傳感器和馬克風等需要電源的傳感器。此外，還能讀取TEDS 傳感器的數據，自動地向傳感器供電并進行單位校正。
具有斷線檢測功能，如果加速度的傳感器或麥克風*出現電纜斷線，不導通時，會自動進行檢測，能在測量事故發生之前防止事故的發生。

*于由恒電流驅動，具有內藏放大器的傳感器

能直接驅動轉速傳感器（MP-981/LG-916），可以將這轉速信號作為從外部輸入的同步信號，在分析發動機、馬達等旋轉機械的振動和噪音時，有了這一信號可以使用戶方便地進行轉速階比跟蹤分析（產品開發中）。
帶有遙控器（DS-0295）配置，屬選購件。通過遙控器，可以讓用戶集中操作解析開始、解析停止等其他3個主要常用的開關，方便用戶在駕駛中或離操作和監視現場較近，但無法直接在面板上進行操作時的測量，以減輕操作人員的勞動強度。

能一舉進行大容量的數據存儲

製品寫真（CF-7200側面カードスロット）

CF卡容量規格（Byte）	512M	1G	2G
錄音時間	約8分	約16分	約33分^※

記錄方式：ORF（Ono Sokki Record Format）
僅為二通道100kHz 量程時的數據

※一次能紀錄的zui長時間

在操作面板的按鈕中有一個收錄開關 REC ，只要一按這個按鈕，就能把輸入信號的波形記錄下來。對一些時間比較長的噪音和振動現象，或者是數據采集的時機不易掌握，異常數據不易取的瞬時現象，可以先把波形數據高速地記錄到CF閃存卡內（zui大為2GB）待日后處理
可以將數據同時保存為DAT形式（二進制）、TXT 形式和BMP 形式。與其他商業軟件相兼容，方便用戶利用各種商業軟件進行2次處理或將這些數據直接粘貼到試驗報告書上去。此外DAT形式的數據將作為原始數據必須被保存起來，不僅作為本機的數據處理和顯示用，還可以利用PC版的 FFT軟件（DS-2000系列軟件、XN-8100分析報告制作軟件、繪圖制表軟件O-Chart）作進一步的分析

DS-2000 數據工作站
XN-8100 分析報告制作軟件
O-Chart 繪圖制表軟件
市售商業制表軟件

備有豐富多彩的數據輸入輸出接口，方便與外設的連接

運用USB 大容量數據傳送功能，不需要取出存儲媒介，也不需要軟件（利用Windows 2000/ XP的標準配置），只要一根USB 電纜，就能將CF-7200內的數據直接傳送到PC 電腦
在各個通道配有監聽插座，用耳機或外接揚聲器可直接對接入各個通道的傳感器所產生的噪音或振動信號進行監聽。所要測試的對象噪音或振動現象是否正確地被輸入，不僅僅是用波形來判別，還可以用聽覺直接來辨別。這種方法常常被用來確認傳感器安裝的正確與否。
主機面板上還配有錄音用麥克風和放音用揚聲器，在采集數據時可以加上你口頭注釋的錄音。這個錄音注釋可以和數據一起保存起來，也可以在顯示數據時，播放你的錄音注釋，這樣大大方便了用戶的數據整理工作。

製品寫真（CF-7200全面マイク部）

考慮到在測量現場，外界噪音比較大時，采用安裝在主機面板上的麥克風和揚聲器進行錄音和播放，效果不一定很好，在主機的側面，還備有外部麥克風和揚聲器接入的插口。

分析功能

可以滿足從實驗室到生產現場，各種各樣測量和分析，甚至可以擴展到更新領域的研究。

	■時域分析	可以將振動、噪聲、壓力、應變等傳感器傳來的電壓信號或實際波形，經過A/D 轉換，在時間域展現出來。通過移動搜索光標，可以直接讀取波形上任意一點投影到X軸和Y軸的值。利用位差光標的功能，還可以直接讀取兩點之間的時間差和幅值差。

	■功率譜	功率譜分析就是對所采集的時域信號波形的各個頻率成分，其含有多大的強度進行分析，并顯示出來。通過對功率譜進行分析，光憑時間領域里對振動、噪音等實際信號進行判斷還比較困難的，諸如設備異常的診斷，固有振動頻率的測量等，均可以得到滿意的解決。

	■頻率響應函數	頻率響應函數為輸出信號對輸入信號之比，也顯示了相位差的頻率特性。用沖擊錘、加振器的加振力作為輸入信號，其響應信號（加速度、速度、位移）從Ch 2 輸入，這樣就可以簡單而精確地將構造物的共振頻率、相位變換解析出來。

	■相關函數	相關函數是求一個傳遞系統，其輸入和輸出的直線性與相關性在頻域范圍的評價。把輸入信號對輸出信號在各個頻率成分上的貢獻度用（1 ～ 0）來表示，不僅可以評價一個頻率響應函數的信賴性，還可以確認和評價其對多種噪音源、振動源的關聯性和主次因關系。

	■傅立葉逆變換	經過頻域分析的函數，運用傅立葉逆變換（IFFT）的方法，可以在頻譜范圍內對某一頻域函數的任意一段區域進行傅立葉逆變換，使被選擇的這一段區域的頻率成分返回到時間域波形。比如經過 FFT 分析后，我們知道必須把某一高頻信號的成分去除掉才能滿足要求，但不知道這一高頻信號成分的時域波形。可是通過傅立葉逆變換功能，只要在頻域范圍內選取好要濾除頻域成分，就可以得到不要的頻率成分的時域波形。

	■希爾伯特基底變換	通過希爾伯特變換，可以求出時域信號包絡線的對數衰減率。

	■倒頻譜	如果將功率譜再進行傅立葉變換，會把功率譜中含有的周期性成分抽出來，這就是倒頻譜。通過倒頻譜可以對頻譜的包絡線的進行推斷，濾除反射波后，還可以抽出其基本頻率，這種分析方法常應用在語音識別、地震波和生物波等領域的研究。

運算功能

擁有一臺CF-7200在手，可以應付多種用途的測量。

	■EU 功能	不僅可以把物理現象量化成電壓值（V），還可以在FFT分析儀上以其物理量的方式直接顯示，供用戶讀取。這也是使用FFT分析儀的一大特色。只要將所接傳感器的感度、基準信號設定好，并經過一定的標定校正，所顯示的波形就是實際的物理量，不需要再通過電壓與物理量之間的關系一一進行轉換。

	■平均運算UNDO功能	這一功能就是，將已做好的累計平均運算退回到前一次的累計值。這一功能具有什么意義呢？比如，用錘子作沖擊加振試驗時，如果這一錘的加振效果不理想的話，可以取消這一錘，退回到前一錘為止的平均狀態。這樣可以讓用戶有修正或再次嘗試的機會。

	■微積分運算功能	可以對時域波形或頻域波形進行一階或二階的微分，一重或二重的積分運算。這樣不僅可以使加速度傳感器來的信號，從加速度轉變成速度或位移信號，還可以使激光多普勒振動儀的速度信號轉換為加速度或位移信號。如果使用EU 功能的話，m/s²、m/s、m 之間的變換能自動進行。

	■列表顯示	除可以顯示波形外，還可以對波形上的任意點在X軸和Y軸上的投影進行數值列表的功能。可顯示的列表有：任意40點數值列表、峰值的列表、高次諧波的列表等，即波形上任意點可以用數值來確認。

顯示功能

	■多畫面可以自由地選擇下列四種畫面的顯示方式。若擁有兩個以上畫面的數據時，還可以將所顯示的數據重疊顯示在一個畫面上，對其差進行簡單的分析和比較。

	■頻率細分功能對輸入信號進行頻域分析時，有時會有對頻率范圍進行任意頻率細分的需要。特別是對一些拍頻現象，由于兩個頻率成分比較接近，在標準規格的頻率范圍內解析出來的波形很難區分，需要更細的分析時，這一功能是非常有效的。

	■聽覺補償濾波器備有A、C 特性補償濾波器供用戶使用。當用麥克風進行音響解析時，可選擇不同的濾波器進行擬人聽覺補償。

規格簡介

■　輸入部分

輸入通道數

2 通道

輸入方式

單端接地絕緣方式

輸入信號插座

BNC（CO2型）接插件

傳感器用電流（CCLD）

由輸入信號插座（BNC 端子）供傳感器恒電流：+24 V /4 mA

IEEE1451.4（TEDS）

對應IEEE 1451.4的（TEDS）規格傳感器

輸入阻抗

1 MΩ ± 0.5 %，小于100 pF

輸入損耗

AC：0.5 Hz 以下頻率為 -3 dB
DC：-

※當使用CCLD電源時，AC自動設定

zui大輸入電壓值

AC 100 Vrms　1分鐘（50Hz）

輸入電壓的振幅范圍

+30 dBVr	31.62 Vr
+20 dBVr	10.00 Vr
+10 dBVr	3.162 Vr
0 dBVr	1.000 Vr
－10 dBVr	0.3162 Vr
－20 dBVr	0.100 Vr
－30 dBVr	31.62 mVr
－40 dBVr	10.00 mVr

※-40 dBVr ～ 30 dBVr 八檔量程

輸入量程間隔

10 dB

輸入電平顯示

Over：信號太強，紅色 LED 點亮（大于額定振幅的95 % F.S.）
Fine：信號合適，綠色 LED 點亮（大于-12 dB F.S.）

自動量程

每采集完1幅畫面的數據，若輸入信號出現過量程，會自動進行量程調節的功能。

A/D轉換

16位

動態范圍

振幅量程：+30 ～－30 dBVr 時，大于90 dB
振幅量程：-30 ～－40 dBVr 時，大于70 dB

※FFT分析：為 800 線，漢寧窗， 50 次的平均（20 ℃，不接高通濾波器 HPF 時）

高次諧波失真

小于－80 dB

混迭

小于－80 dB

振幅平坦度

±0.1 dB （小于20 kHz）
±0.2 dB，小于 0 dB Vr （20 kHz ～ 100 kHz）

滿量程精度

±0.1dB（頻率為1kHz時）

振幅線性度

±0.015 %（滿量程時）

串音電平

小于－100 dB

各通道間增益精度

±0.1 dB ，小于 0 dB Vr （小于20 kHz ）
±0.2 dB ，小于 0 dB Vr （20 kHz ～ 100 KHz）

※增益精度為同一電壓量程

各通道間相位精度

±0.5 deg （小于20 kHz）
（相位精度即 Equalizer OFF 的條件下，同一檔電壓量程）

±1.5 deg （20 kHz ～ 100 KHz）
（Equalize ON 的條件下，同一檔電壓量程的 ±0.1 deg（代表值））

直流偏置

－60 dB F.S.（自調零 ON， +30 ～－20 dBVr ）：AUTO ZERO
－40 dB F.S.（自調零 ON，－20 ～－40 dBVr ）：全通道一起設定
AUTO ZERO ：全通道一起設定

觸發器

觸發器功能啟動時[TRIG ON] 的按鈕燈LED 點亮
當捕捉到觸發脈沖時 LED （TRIG'D）呈點滅狀態

觸發位置：±8191個采樣點
觸發方式：無觸發、重復觸發、單觸發等待、單觸發
觸發來源：通道1、通道2、外部觸發信號
沿觸發：上跳沿觸發（+）、下降沿觸發（－）、任意沿觸發（±）
遲滯觸發：可任意設定
觸發電平：可任意設定

●外部觸發

輸入端	BNC（C02 型）
輸入電壓	±10 V
信號耦合	AC 或 DC
輸入頻率	zui大 100 kHz
遲滯觸發	可任意設置（初始狀態為 500 mV）
輸入阻抗	100 kΩ

濾波器

A特性頻域加權	依據 IEC 6 0 6 51-1979 Type I 標準依據 ANSI S1.4-1983 Type I 標準依據 JIS 1505-1988 Type I 標準
C特性頻域加權	依據 IEC 6 0 6 51-1979 Type I 標準依據 ANSI S1.4-1983 Type I 標準依據 JIS 1505-1988 Type I 標準
高通濾波器	10 Hz（－18 dB / oct） 100 Hz（－18 dB / oct）
低通濾波器	1 kHz（－18 dB / oct） 10 kHz（－18 dB / oct）

※為模擬濾波器（不可同時使用）

外部采樣輸入

●BNC（CO2 型）輸入

輸入電壓	±10 V，TTL電平
輸入阻抗	100 kΩ
信號耦合	AC 或DC
遲滯觸發	可任意設定（初始狀態為 500 mV）
輸入頻率	256 kHz（不可直接采樣）

●轉速傳感器輸入（R03-R6F）

適配傳感器

MP－981磁電式轉速傳感器
LG－916光電式轉速傳感器

小野測器公司產的電磁式和磁電式轉速傳感器的直流供電為DC12V ±0.6V（max 100mA）

※BNC（C02 型）輸入和轉速傳感器的輸入為兩者選一，不可同時輸入

遙控器

連接好遙控器 DS－0295 后，即可進行START、STOP、以及其他自定義的操作

語音注釋錄音用輸入/輸出插座

通過內藏式麥克風和揚聲器進行語音輸入、放音，也可以作為測量數據相關聯的語音注釋，與數據一起保存起來。

外部 MIC 輸入：φ2.5 單聲道微型輸入插座
外部 SPEAKER 輸出：φ3.5 單聲道微型輸出插座

※外部連接優先

■　顯示功能

顯示形式	1畫面、 2畫面、 3畫面、 4畫面顯示的方式，重疊顯示的形式
列表顯示方式	高次諧波：諧頻峰值列表顯示、任意點的列表顯示、2倍頻列表顯示
部分全功率顯示	可
部分平均	可
標簽功能	輸入：用操控筆直接在屏幕上書寫輸入顏色選擇： 8 種線條粗細選擇： 3 種顯示與否選擇：可選擇顯示或不顯示
搜索功能	兩點間功能：X 方式、Y 方式、XY 方式部分 OA 、峰值、峰一峰值、 MAX － MIN 、強化搜索
垂直軸單位	Rms、PEAK、0－p、p－p、V、V2 、PSD、ESD 自動單位變換功能＜由微積分處理所引起的單位變換（位移 ←→ 速度←→ 加速度）＞
垂直軸量程	自動、手動、初始設定、增益、相位展開功能、延遲
水平軸單位	Hz 、r/min、ORDER、s（sec）、EXT
水平軸量程	初始設定、手動（X記號/數值設定）
運算功能	微積分運算、FRF頻率均衡、傅立葉逆變換、希爾伯特變換、半幅值法求阻尼系數

■　顯示裝置

顯示尺寸	10.4 英寸
顯示方式	TFT 彩色液晶（附觸屏功能）
分辨率	800×600 點陣
照明	冷陰極管

■　分析部

頻率精度

讀取值的±0.005 %（±50 ppm）

頻率分析量程

10 mHz ～ 100 kHz

采樣頻率

分析量程的 2.56 倍頻率（內部采樣時鐘的頻率）

采樣點數 / 分析點數

采樣點數	分析點數
256	100
512	200
1024	400
2048	800
4096	1600
8192	3200
16384	6400

重疊處理

MAX、50%、66.7、0%

窗口函數

矩形、漢寧、平頂、力、指數、用戶自定義

延遲功能

以通道1為基準，通道2的窗口時間比通道1窗口要延遲，可在0 ～ 8191點內逐點設置

時域波形處理功能

時域波形處理功能由軟鍵來執行
1階微分、2階微分、1重積分、2重積分
值變換、DC去除法、趨勢去除法、平滑功能、希爾伯特變換

實時解析

40 kHz / 2 通道（內部采樣：4096 點時）

強化檢索

分辨率運算：32 倍
Y軸精度：±0.1 dB

平均化模式

平均化設定次數：1 ～ 65535 次
平均化設定時間：0.1 ～ 999 秒，刻度為0.1 秒
可以在次數和時間兩者之間選擇平均停止的條件
　

時域	加法平均、指數化平均
頻域	加法平均、指數化平均、峰值保持、減法平均、掃描平均、傅立葉平均
幅域	加法平均

A／D 過載取消、二重錘擊取消功能、平均化許可選擇功能（ADD＋1）、平均化返回功能

FFT運算

32 位浮動小數點（IEEE 單精度格式）

■　函數處理

時域

時間軸波形、自相關函數、相關函數、沖擊響應、倒頻譜、功率譜包絡線、希爾伯特變換

幅域

振幅概率密度、振幅概率分布函數

頻域

頻譜	功率譜、傅立葉譜、互譜、相位譜
頻率響應函數（FRF）	傳遞函數的實部、傳遞函數的虛部、納奎斯特圖、 H1 、 H2 、 FRF 的均衡波形、相關函數、相關輸出功率、相關排序
其他	功率譜 → 1/1倍頻程、功率譜 → 1/3倍頻程、振動體感補償（水平、垂直）

■　記憶功能

數據收錄

頻率范圍	100 kHz （MAX）
可收錄通道數	1 ch 和 2 ch（100 kHz MAX）
收錄時間	2GB：約 33 分，１ch 和 2 ch / 100 kHz
數據讀取格式	ORF（Ono Sokki Record Format）
收錄容量上限	槽卡內的 2 GB
記錄序號	由主機的 START 、 STOP 等操作自動打入
事項標記序號	由標記按鈕的操作任意鍵入
事項標記	由主機的START、PAUSE等操作自動打入標記由硬鍵操作，可任意打入標記
顯示	標記事項的顯示
數據記錄格式	ORF（Ono Sokki Record Format）
離線解析	ORF（Ono Sokki Record Format）在數據記錄的頻率范圍內，可進行FFT離線分析

數據文件

200個解析數據文件，不超過記錄容量的上限。
收錄數據10個（視搭載CF卡的容量而定）

文件格式

可同時記錄解析數據的3種格式的文件DAT、TXT、BMP（其中TXT和BMP可選擇不保存）

面板狀態存儲器

10 個種類

面板狀態存儲器內容

記憶所有面板上的軟硬鍵盤操作的狀態，并能再現其所有一時間的設定

語音備忘存儲器

200 個數據

手寫備忘存儲器

200 個數據

記錄裝置

可任意選擇內藏存儲器（固定）或卡式閃存
　

本機內藏式存儲器	１套（用戶不可交換）
CF 卡槽式存儲器	１套
卡的插入和拔取由LED警告顯示	當LED（緑色）點亮時，禁止存儲器卡的插入和拔取

■　輸出功能

USB 接口

端口數	2 個
規格	USB Ver.1.1/2.0（High Speed）
USB（A型）	USB 1.1 打印機或 USB 閃存
DATA（B微型）	USB 2.0 USB 大容量數據傳送用

外部揚聲器（SPEAKER）輸出

端口數	1 個
zui大輸出功率	大于100 mW
輸出阻抗	8 Ω
功能	語音注釋用的播放
連接器	φ3.5mm 不銹鋼微型接插件
輸出音量調整	可用軟件調整

打印輸出

打印接口：USB
打印裝置：與所的感熱式打印機相對應
打印來源：在線數據、保存數據

監控輸出

端口數：2個（1 ch和2 ch 的單個輸出）
輸出電壓：對應于輸入電壓滿量程 FS，1 Vrms F.S. ± 1 %（1 kHz 正弦波/1 MΩ負載時）
輸入阻抗：約 33 Ω
信號來源：測量信號的輸入端
連接接插件：φ2.5mm單聲道接插件

■　輸出信號（選購件）

通道數

輸出接插件

BNC（C02型）

D／A轉換器

16 位

zui大輸出電壓

±10 V（振幅＋直流偏置）

振幅分辨率

約 2.5 mV

偏置分辨率

約 5 mV

輸出方式

不平衡輸出

保護回路

短路保護

絕緣

非絕緣（外殼及數字公共接地間為非絕緣）

輸出阻抗

0 Ω：低阻抗輸出（不平衡）
50 Ω：±10 %

輸出電流

50 mA
（但超過10 mA 時，不再規定其高次諧波失真、平坦度和峰值系數）

輸出模式

●連續

●正弦波群
可在1 ～ 32767 之間每一個周期單位設定
間隔 62.5 μs ～ 524 s（可每隔62.5μs為一個單位進行設定）
當收錄數據為正弦波群時，不可以輸出
單發
連發
可設定時間

階躍緩沖功能

?使信號的輸出ON/OFF緩慢地進行增加或減少
?信號上升的時間：1 ms ～ 32 s（每1ms 為1格）
?信號下降的時間：1 ms ～ 32 s（每1ms為1格）

頻率范圍

0.1 mHz ～ 100 kHz（正弦波）
不可進行帶域限制

高次諧波失真

規定輸出1 V0－p時，小于 -70 dB

輸出ON/OFF

●由SIGNAL OUT 開關指令控制輸出的ON/OFF（啟動時為OFF）

●每按一下按鈕，執行一次ON/OFF

ON	ON 時 LED 點亮
OFF	OFF 時 LED 熄滅

輸出波形

正弦、沖擊、正弦掃描、虛擬隨機、隨機

數據解析長度

256～ 4096

細分模式解析

所有波形均可細分解析

頻譜平坦度

小于±1.0 dB：20 kHz ～ 100 kHz
小于±0.2 dB：0 ～ 20 kHz

峰值系數

正弦波：約 1.41
正線掃描：約 1.4～1.6
模擬隨機：小于3.3
隨機：小于3.3
沖擊函數：小于32.0

粉色濾波器

模擬方式：－3 dB/oct ± 1.0 dB （20 Hz ～ 20 kHz）

■　其他功能

設定條件觀測功能	設定條件一覽表的顯示可將設定條件和狀態以 XML （ Text）形式的文件保存
時鐘功能	時間顯示（西歷年月日、時分秒）
操作確認音	操作確認音可以任意開啟或關閉（ON/OFF）。（操作音與警告蜂鳴的ON/OFF是連動的）
警告蜂鳴	警告蜂鳴可任意ON/OFF。（操作音與警告蜂鳴的ON/OFF是連動的）

■　一般規格

電源	輸入電壓：DC 10.5 ～ 16.5 V
電源接插件	DC 電源插座（EIAJ TYPE5）　外側為負、內側為正極
內藏電池	供內部存儲器和時鐘用更新1次電池可供存儲器約5 年使用
消耗電源	約 60 VA（使用AC 電源適配器時）
使用溫度范圍	0 ～ +40 ℃
保存溫度范圍	－10 ～ +50 ℃（包括外部2次電池）
有效接地端子	抗干擾接地端子
外形尺寸	328（W）× 246（D）× 78（H）mm：不包括電池（裝上電池為120（H）mm）
筐體懸架	VESA 規格　100×100 （mm）　φ5　也可用另外的適配器來安裝
操控筆	插在本機內
拎攀固定位置	0°（上部水平位置）、30°、60°、90°、110°、130°、180°（下部水平位置）
本機冷卻	由內藏風機進行強制空氣冷卻（運行噪音 32.5dB（A）（參考值））
重量	約 3.5 kg（無電池），約 4.8 kg（裝上電池盒時）
附屬品	?SQ60W15P-03 電源適配器 ?CF-0792 電池盒 ?CF-0701 屏幕保護膜 ?CF-0702 操控筆 ?CF-0703 USB連接電纜

■　AC電源適配器

輸入電壓	AC 100 ～ 240 V
輸入頻率	50／60 Hz
輸出電壓	額定電壓：15 V
安全規格	日本國內電器安全法、CE、UL等標準

■　電池盒

電池	鋰電子2次電池
形狀	固定在本機背部（可脫卸）
容量	標準工作狀態條件下，能供電4小時 * 2 通道 FFT 解析，信號輸出，不帶選購件，室溫 25 ℃，連續工作狀態
電池殘余容量顯示	用2次電池驅動時，本機有殘留電池容量的顯示（分4段顯示殘量）
zui低殘量	在顯示殘量警告信息后，自動關機
充電	本機電源OFF時，接上AC適配器即可進行充電
充電時間	約 8 小時

■　選購件與價格

型號	品名	價格
CF-7200	手提式2通道 FFT分析儀	請與本公司在各個國家或地區的代理商
CF-0771	單通道信號輸出模塊（含安裝費）
CF-0792	電池模塊
CF-0701	屏幕保護膜
CF-0702	操控筆
CF-0703	USB連接電纜
CC-0025	軟性提包
CC-0071	提箱
DS-0295	遙控器
PB-7000	AC電源適配器
	柜式用固定夾具（特殊對應）

■　使用品

型號	品名	制造廠商
HM-131	揚聲器話筒	ICOM株式會社制
SDCFH-512-903	512MB CF卡（San disk UltraⅡ）	San Disk株式會社制
SDCFH-1024-903	1GB CF卡（San disk UltraⅡ）	San Disk株式會社制
BL-112UI	感熱式打印機	三榮株式會社制
