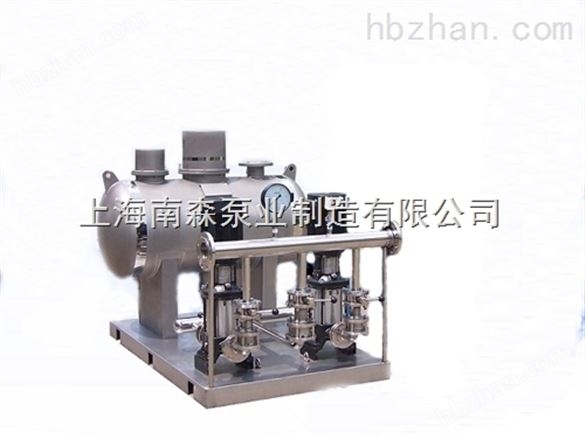

無負壓成套供水設備概述

    此款設備是通過對自來水進水的流量、壓力及用水的流量、壓力雙向多變量自動穩流平衡來實現。是直接利用自來水管網壓力的一種疊壓式供水方式，衛生、節能、綜合投資小。安裝調試后，自來水管網的水首入穩流補償器，并通過真空抑制器將罐內的空氣自動排除。當安裝在設備出口的壓力傳感器檢測到自來水管網壓力滿足供水要求時，系統不經過加壓泵直接供給；當自來水管網壓力不能滿足供水要求時，檢測壓力差額，由加壓泵差多少、補多少；當自來水管網水量不足時，空氣由真空抑制器進入穩流補償器破壞罐內真空，即可自動抽取穩流補償器內的水供給，并且管網內不產生負壓。既能利用自來水管道的原有壓力，又能利用足夠的儲存水量緩解高峰用水，且不會對自來水管道產生吸力，2003年獲得建設部的推廣應用，被建設部確定為科技推廣項目。

無負壓成套供水設備特點

    1、衛生無污染

    2、高效節能環保

    3、設備管理方便、簡單

    4、投資少、運行成本低

    5、安裝簡單

    6、占地面積小

    7、停電不停水

    8、自動化程序高

    9、運行噪聲低

工作原理圖

    設備投入使用，自來水管網的水進入穩流流罐，罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。

    水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水：用水高峰時，若自來水管網水量小于小泵流量量，穩流罐內的水作為補充水源仍然能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。

    ①由于*能有效地進行水量的吞吐，即在非用水高峰時儲存水量(此時自來水管道所能提供的流量Q自大于用戶所需要的水量Q用，即Q自>Q用)，而在用水高峰(Q自<Q用=時釋放所儲存的水量，因此能有效地保障用戶用水的可靠性。同時由于自來水管是通過無*與水泵相接的，故穩流罐始終不會對自來水管網產生負壓且能直接利用自來水管網中的原有壓力形成管網疊壓，氣壓罐形成雙重壓力，節能化顯著；

    ②在Q自<Q用時能利用管網原有的壓力，并且在用水高峰時無*及水泵、控制系統的調節作用對自來水管網不會產生吸力(這是由*本身的真空抑制器所決定平衡的)。變頻供水設備在城市高層建筑供水用得比較廣泛。能有效控制壓力的設定，采用靜水變頻器，緩啟動，緩停止，無啟動電流，無水錘振動小。

根據其實現功能原理的不同，大體可以分為以下幾種形式：

（一）穩流補償器和真空抑制器控制模式

    當市政管網供水不足或用戶用水量大于市政管網供給能力時，真空抑制器打開，空氣進入穩流補償器中，使原本封閉的補償器變?yōu)閿嗔魉?，抑制負壓產生，另在穩流補償器中設置液位控制，當?shù)陀诘臀粫r，水泵停止工作。

（二）自控限流模式

     當市政管網供水不足或用戶用水量大于市政管網供給能力時，通過壓力傳感信號的反饋，采取限制變頻器，使水泵不超量取水，而當市政管網供水滿足要求時，系統恢復正常。

（三）壓力控制點方式

    當市政管網供水不足或用戶用水量大于市政管網供給能力時，直起變流量恒壓供水泵，待供水滿足要求后，系統恢復正常。

的技術特點： 　

　對比傳統的供水設備和自然疊壓無負壓供水給水設備，變頻恒壓供水給水設備具有以下特點和優勢: 　　

    1、投資小，無水池，不用消毒。 　

　  2、體積小，占地少，安裝方便。 　

  　3、高效節能，全部充分利用自來水管網壓力，三重強制疊壓，耗電少，運行費低。 　

  　4、全不銹鋼流道，全密封帶壓穩流補償系統，*隔絕污染源，清潔環保。 　

　  5、水壓穩定，不會造成市政管網壓力波動。 　

　  6、全自動控制運行，無人值守設計。 　　

    7、*保護，故障自動顯示，報警。 　　

    8、模擬屏人機對話，可隨時查詢、設定、調整運行參數。

    9、旁通設計，自動切換，停電不停水。 　　

    10、高壽命，運行效率高，可提高水泵壽命3倍以上。
