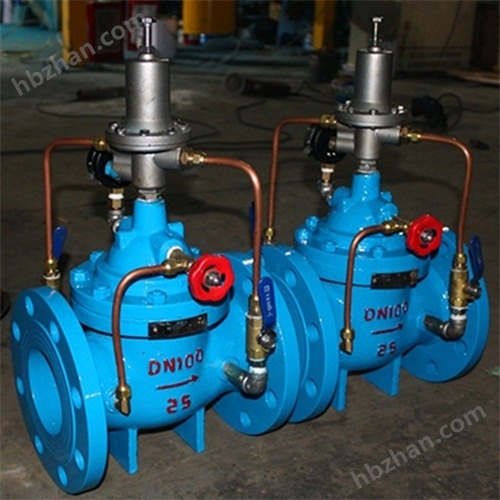

金鈦泄壓/持壓閥:雙模式切換 水力控制閥

一、產品概述

500X泄壓/持壓閥是一種先導式多功能控制閥，兼具超壓泄放和低壓持壓雙重功能，通過液壓自控原理實現管道系統的壓力管理。該閥無需外部電源，可自動響應壓力變化，廣泛用于供水、消防、工業等需要壓力保護的管網系統。

二、核心功能與工作原理

1. 雙模式運行

v 泄壓模式：當管路壓力超過設定值（如1.2倍工作壓力），閥門自動開啟泄流，保護管道設備。

v 持壓模式：當壓力低于設定值（如消防系統需維持0.3MPa），閥門關閉以保持最小壓力。

2. 先導控制原理

v 導閥感應壓力：通過微型導閥實時監測壓力，驅動主閥動作。

v 機械式調節：彈簧預緊力直接控制動作閾值，調節范圍0.2-2.5MPa（可定

3. 關鍵動作流程

v 超壓泄放：壓力↑ → 導閥開啟 → 主閥活塞上移 → 泄壓口排水。

v 低壓持壓：壓力↓ → 導閥關閉 → 主閥活塞下壓 → 切斷泄流。

三、產品結構

四、技術參數

五、核心優勢

1.雙功能集成

v 一閥替代傳統"安全閥+壓力維持閥"，節省安裝空間和成本。

2.精準控制

v 導閥控制精度達±5%，遠高于普通安全閥（±15%）。

3.安全防護

v 泄壓響應時間＜1秒，有效預防水錘和爆管事故。

4.節能耐用

v 低阻力流道設計（Kv值提升30%），不銹鋼核心部件壽命＞10年。

5.智能運維

v 配備壓力表接口和測試閥，支持在線檢測。

六、典型應用場景

v 市政供水
保護管網免受水泵啟停或水錘沖擊導致的超壓破壞。

v 消防系統
持壓模式維持管網常壓，確保消火栓隨時可用（CCCF認證型號）。

v 工業循環
石化、電力行業保護熱交換器、鍋爐等設備。

v 灌溉系統
防止夜間低壓時段管網真空倒吸。

七、選型指南

1.模式選擇

v 單純泄壓：設定泄壓值=1.25倍工作壓力。

v 持壓需求：設定值≥系統最小要求壓力（如消防0.3MPa）。

2.材質選擇

v 普通水質：鑄鐵閥體+EPDM密封。

v 腐蝕介質：不銹鋼閥體+PTFE密封。

3.認證要求

v 消防用途：選擇CCCF認證版本。

v 出口項目：符合ANSI/EN標準。

八、安裝維護

1.安裝要點

v 水平安裝，閥前預留5倍管徑直管段。

v 泄壓口接排水管（禁止直接排向設備）。

2.維護建議

v 每月檢查導閥靈敏度。

v 每半年清洗濾網，每年校驗壓力設定值。

九、對比傳統方案

十、總結

500X泄壓/持壓閥憑借雙模式自動切換、高精度控制、長效密封等優勢，成為現代管網壓力管理的優選設備。特別適合對系統安全性要求嚴格的消防、工業場景，可有效替代傳統分散式壓力控制方案。
