16路高標清數字矩陣

一、產品簡介：

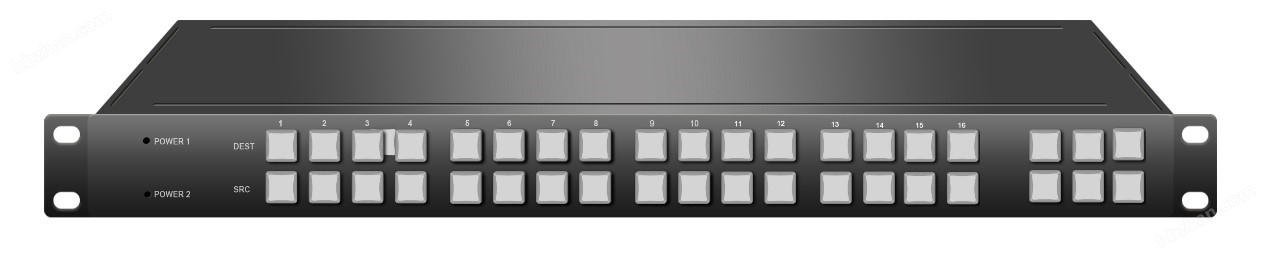

  1616-3G 16路高標清數字系列切換矩陣。標準1RU機架式結構，雙電源設計，支持對嵌入或非嵌入高標清數字信號的輸出切換。

  該產品提供了智能判斷指示當前輸入信號與外部參考同步信號是否行場同步功能。提供第二路輸出母線掉電環通輸出路輸入信號功能。

  該產品采用信號處理主機與遙控面板分離的設計結構，方便用戶遠程控制，適用于演播室、新聞播出中心、轉播車等其他多種高性能實時性場合。

  3GSDI信號切換器，帶均衡，時鐘恢復，雙電源，提供16路數字輸入接口、16路數字輸出接口、1個外鎖相接口、2個RS23控制接口；可選配CR1616-3G遙控面板。

二、功能特點：

1、支持SDI/ASI

2、支持獨立的16條母線對數字信號的輸出切換，內部12bit處理，一體化結構，外置冗余適配器電源。

3、可外接REF參考同步信號，路輸出母線智能判斷并指示輸入信號與外部同步信號是否行場同步

4、支持第二路輸出母線掉電環通輸出路輸入信號功能

5、切換采用場消隱切換處理，信號無閃爍、切換

6、采用信號處理主機與控制面板分離結構，可方便靈活的實現遠程控制

7、通信控制方式采用RS232與RS422

8、支持計算機軟件控制，控制靈活、操作簡單人性化

三、技術參數：

1、數字視頻輸入：

輸入接口： 16*SDI, BNC連接

阻 抗： 75歐

格 式： SMPTE 259M-C；270Mb/s

參考輸入：

信號類型： 模擬復合同步

輸入接口： 1*CVBS, BNC

阻 抗： 75歐

2、數字視頻輸出：

輸出接口： 16*SDI, BNC連接

阻 抗： 75歐

格 式： SMPTE 259M-C；270Mb/s

3、規格參數：

機箱：標準1RU機架式

4、控制接口：

主機與計算機連接： RS232

輔助控制接口： RS422

主 機： 3*RS232

1*RS422

5、電源功耗：

模塊電源功耗： 2X60W 冗余（主機）

2X5W 冗余（遙控面板）

6、狀態指示：

外同步狀態/電源狀態/行相位狀態指示/場相位狀態指示（主機與遙控面板的前面板指示燈）
