特性:
˙安裝簡單又快速
˙定位信號精密處理
˙含缺料警報,可外接停機
˙高速動作,強勁推力
˙無噪音、低耗電、免保養
˙附回歸中心、信號反向、自/手動、自動歸中等功能
中間導正臺-機構系統 ( CG360 )
規格:
˙輪面寬幅:200mm ~ 3000mm由客戶
˙標準機種:200,360,800,1200,1400,1800mm
˙模組化,量產化,大幅降低成本.
特性:
˙所有機種,可任意角度的懸掛.
˙結構堅強,軸向(側向)推力80Kg ~ 180Kg,徑向張力80Kg ~ 360Kg.
˙"無游隙"之機構設計,利於架設
˙馬達機構內藏,美觀、強化、省空間
˙安裝、拆卸、保養簡單容易
專業型CPC全套 ( CPC3000u )
<中心線導正控制系統>
用途:
˙薄膜中心定位
控制器特性:
˙CPC,EPC左邊,EPC右邊--3組功能
˙提供寬幅0~500mm的變化,控制器有自動即時追隨調整的功能,確保材料中心線的一致性.
˙可即時顯示與監控材料寬幅變化的範圍
˙可顯示導正臺目前的所在位置
˙自動偵測電眼,微調座,導正臺,驅動器的連線狀態
˙輸出短路保護,障礙警告
˙管理者密碼管制.

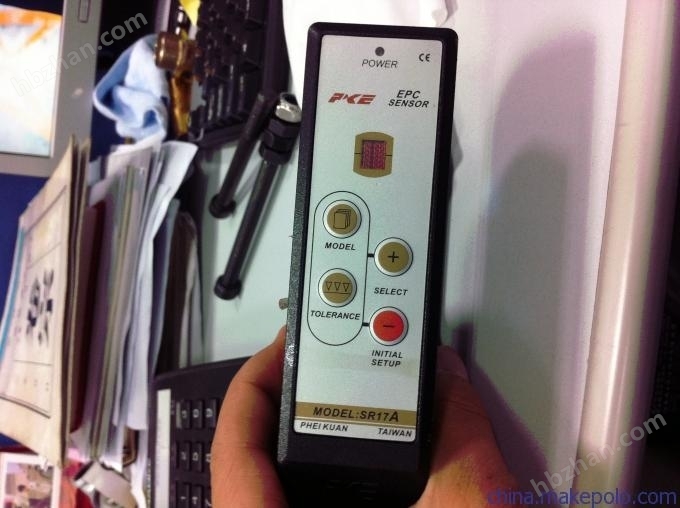

電眼(SR17-A)特性:
˙光學式的檢出與定位,快速精準
˙適用全透明,半透明,不透明的塑料薄膜
˙各種薄膜物料的更換不須重新設定
˙物料透光度0%~90%,電眼自動調適
˙5種定位精度(0.05,0.10,0.15,0.20,0.90mm)可供選擇
˙高強的環境穩定度,容許溫度變化0度~
±50度(STD25'C)以上,照度干擾陽光10,000Lux以上(Max.70,000Lux),日光燈 3,500Lux以上,電磁干擾(CE)8,000V.
˙配備微風吹塵氣孔
組件:
電眼:SR17-A*2
控制器:CS12
驅動器:EA10K系列
電動微調座:EJ3K
EPC控制器 ( CS12E )
用途:搭配SR17-A5
特性:
˙操作簡易
˙安裝方便
˙配合SR17-A5電眼可達到系統免設定,過熱保護之功能
˙溫度偵測自動啟動散熱風扇
LPC高階控制器 ( CS12LE )
特性:
˙大型字體 LCD Display顯示材料監控位置,系統狀態,溫度等。
˙材料線或邊緣異常偏移,自動警示和停機
˙實行 "Drive by Wire"之獨立高伺服追蹤控制
˙內建式"連線"異常偵測模式,可控制周邊設備異常檢出/訊號
˙管理者密碼管制.
EPC控制器 ( CS12M )
用途:搭配SR17-A電眼
特性:
˙配合SR17-A電眼可達到系統免設定,全自動化之功能
˙過熱保護:溫度偵測自動啟動散熱風扇
˙可外接手動/自動.
高階驅動器 ( EA10K系列 )
特性:
˙強力封閉式磁感應編碼器,有效阻隔外界電磁干擾
˙獨立的信號處理單元,負責行程資料的收集,記憶,傳送,接收,里程記錄等.
˙即時性的資料編碼後,再序列(Pknet)傳送到遠距的主機,可確保資料的完整性和安全性
˙Pknet的傳送結構大幅簡化了硬體的複雜度,有利於現場人員的安裝與操作
˙機臺材料位置的動態資料與控制器OnLine連線,隨時看到機臺X軸位置
˙全程採用低摩擦高精度滾珠螺桿,確保傳動順暢
˙獨立之行程記憶管理,5000萬公里行程記錄
˙取得的止轉裝置,確保"隨裝即用"之特性,容許公差範圍內,可快速安裝完成並測試
驅動盒 ( EB10K )
特性:
˙新式薄型機構設計,整體外觀電著處理
˙可搭配不同簡易構件,做為承載用途,易於安裝
˙符合機動與機構運動路徑,確保行進間伺服穩定,避免產生干涉
˙一體成型的鋁合金外殼,尺寸標準化
末端導正臺 ( EG02 )
特性:
˙紮實及輕量化的鋁合金基座設計,美觀又實用
˙單輪、雙輪的基座配備,可供客戶選用
˙採用低摩擦高精度滾珠螺桿,搭配伺服馬達,定位與精準度,值得您信賴
電動微調座 ( EJ3K )
特性:
˙強力封閉式磁感應編碼器,有效阻隔外界電磁干擾
˙獨立的信號處理單元,負責行程資料的收集,記憶,傳送,接收,里程記錄等.
˙即時性的資料編碼後,再序列(PK-net)傳送到遠距的主機,可確保資料的完整性和安全性
˙PK-net的傳送結構大幅簡化了硬體的複雜度,有利於現場人員的安裝與操作
˙防塵之防護結構延長使用壽命
˙機身固定,組裝,易維修與架設
˙輕啟動力,消除慣性力,增加機構穩定性
