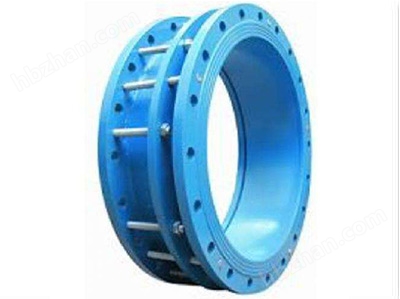

雙法蘭松套傳力接頭

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱江蘇中遠管道設備有限公司
品牌
型號
所在地
廠商性質其他
更新時間2025/2/26 9:46:34
訪問次數78

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

江蘇中遠管道設備有限公司創建于2003年3月，位于于風景如畫的江蘇省蘇中地區，緊鄰328國道、寧啟鐵路及貫穿于京滬高速、風景秀麗的國家濕地公園-溱湖風景區的東首，全國文明城鎮-婁莊鎮工業集中區內。

公司專業生產各種金屬補償器、非金屬補償器、旋轉補償器、套筒補償器、波紋補償器、金屬波紋補償器、軸向補償器、球形補償器、厚壁補償器等補償器（膨脹節）系列產品；金屬軟管；四氟軟管；電站風門；雙法蘭傳力接頭等管道設備。產品廣泛應用于航空和航天、電力（火電、核電、水電、熱電等）、鋼鐵、冶金、煉油、油品儲運、化工（硫酸、制堿、化肥、乙烯等）、水泥、城市集中供熱、高層建筑、食品、輕工、電子、制藥等行業。產品遠銷海內外幾十個國家和地區。

本企業技術力量雄厚，生產設備精良，檢測設施齊全，質量保證體系過硬，售后服務完善。企業已順利通過ISO9001-2000國際質量體系認證。公司以齊全的產品品種，過硬的產品質量，合理的價格，完善的售后服務，誠信的經營方式，以顧客為中心，從顧客的需求出發，以顧客滿意為原則，贏得了國內外眾多用戶的高度評價。

公司始終貫徹“務實高效、服務至上”的指導思想，堅持以質量求生存、創新求發展、管理求效益的經營方針，以的技術、優質的產品、用心的服務與國內外廣大客戶精誠合作，共創雙贏。

展開顯示更多內容

產品簡介在線詢價

雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭松套傳力接頭不能吸收軸向位移

雙法蘭松套傳力接頭產品信息

雙法蘭松套傳力接頭

雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭松套傳力接頭不能吸收軸向位移。雙法蘭松套傳力接頭主要用于泵、閥門等附件的松套連接。

適用范圍

雙法蘭傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

性能特點：

傳力接頭分類有：單發蘭傳力接頭、雙法蘭松傳力接頭、可拆式雙法蘭傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材和型號。

雙法蘭傳力接頭的技術參數：

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

雙法蘭傳力接頭：由本體、密封圈、壓蓋、伸縮短管等主要部件組成VSSGAF(C2F)型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中。安裝時調節產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

標記示例：公稱壓力為1.6MPa,公稱通經為800mm,本體材料為QT400-15球墨鑄鐵，表面需涂塑的可拆式雙法蘭松套傳力接頭標記為：補償接頭 CC2F16800QS GB/12465-2002

雙法蘭傳力接頭主要作用于水泵于閥門和管道之間的連接。雙法蘭傳力接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此傳力接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別是對管道的安裝和維修提供了極大的便利。
