ZW8-12F智能真空斷路器概述：

ZW8-12F系列戶外柱上智能真空斷路器（以下簡稱“斷路器”）為三相交流50Hz、額定電壓12kV的高壓戶外開關設備，主要用來開斷關合農網、城網和小型電力系統負荷電流、過載電流及短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。內置PT作為電源，內置CT及零序電流互感器
ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用,組成具有明顯斷口的“組合斷路器”。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。
 斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；
 斷路器可加裝2～3個測量或計量互感器。
該斷路器（小水電型）可用于線路電壓的監測，當過電壓或欠電壓時，控制器自動斷開斷路器，可廣泛用于小水電支路與主電網的并網分支處，實現網路的監控和故障的自動隔離；
該斷路器（計量型）可輸出0.2級精度的電壓、電流信號，是農網變電所、站外散點開關和簡單計量開關的理想選擇。
本斷路器還具有電力看門狗功能，替代了戶外分界真空負荷開關所有功能。

ZW8-12F功能特點：

1、自動切除用 戶區內單相接地故障（帶看門狗功能）
用戶支線發生單相接地故障時斷路器自動分閘；責任用戶停電而相鄰用戶不發生停電。

2、自動隔離用戶區內相間短路故障（帶看門狗功能）
用戶支線發生相間短路故障時，斷路器在變電站斷路器或重合器保護跳閘后立即分閘并閉鎖，變電站重合后，饋線上的其他分之用戶迅速恢復供電。

3、快速定位故障點（帶看門狗功能）
用戶支線故障造成斷路器保護動作，責任用戶停電后，用戶可主動上報停電狀況，電力公司可快速定位故障點，可迅速速派員到現場排查，或選配通信模塊后，斷路器通過信息通道（無線或有線）可自動上報故障信息及線路狀態信息。
4、監控用戶負荷（帶看門狗功能）
若配置通信模塊，斷路器就可以具備保護功能的遠方終端，可實現“三遙”建立綜合管理系統進行實時監控用戶負荷。

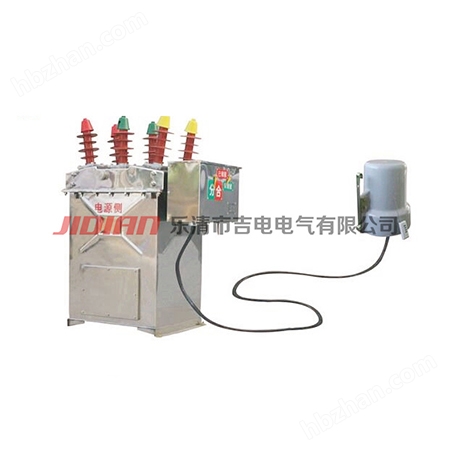

ZW8-12F智能型真空斷路器圖片說明：


斷路器主要技術參數
