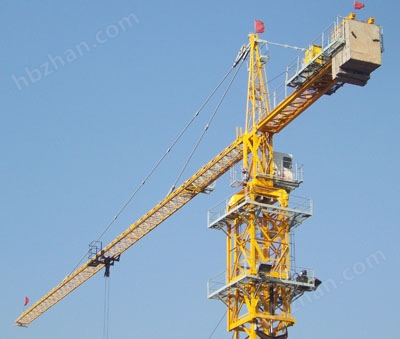

供應，QTZ315塔機，QTZ315（7035）塔式起重機。我廠專業生產，下面詳細介紹QTZ315塔吊。
QTZ315塔吊是滿足GB/T9462<<塔式起重機技術條件>>和GB5144<<塔式起重機安全規程>>等標準設計的加強型塔式起重機，額定起重力矩315t·m ，起重量為16噸，有 TC7020、TC6524、TC6028、TC5236等類型。
QTZ315塔吊技術參數表
| 機構工作級別 Working grades for mechanism | 起升機構Hoisting mechanism | M5 | |||||||||||||
| 回轉機構Slewing mechanism | M4 | ||||||||||||||
| 變幅機構Trolley travelling mechanism | M4 | ||||||||||||||
| 行走機構Travelling mechanism | M3 | ||||||||||||||
| 起升高度 Hoisting height (m) | 倍率 Multiplying | 行走式travelling | 固定式 Undercarriage stationary | 附著式 Attached | 內爬式 Inside climbing | ||||||||||
| a=2 | 57 | 53 | 301 | 301 | |||||||||||
| a=4 | 57 | 53 | 200 | 200 | |||||||||||
| a=6 | 57 | 53 | 101 | 101 | |||||||||||
| 起重量（t） Max. hoisting capacity (t) | 16 | ||||||||||||||
| 幅度Radius (m) | 幅度Max. radius | 70 | |||||||||||||
| 最小幅度Min. radius | 2.7 | ||||||||||||||
| 起升機構 Hoisting mechanism | 倍率 Multiplying | a=2 | a=4 | a=6 | |||||||||||
| 起重量(t) hoisting capacity(t) | 2.5 | 5 | 5 | 10 | 8 | 16 | |||||||||
| 速度（m/min） Speed (m/min) | 0~120 | 0~60 | 0~60 | 0~30 | 0~40 | 0~20 | |||||||||
| 功率 (KW) Power (kW) | 65 | ||||||||||||||
| 變幅機構 Trolley travelling mechanism | 速度（m/min） Speed (m/min) | 0~80 | |||||||||||||
| 堵轉力矩(N.m) Moment (N.m) | 95 | ||||||||||||||
| 回轉機構 Slewing mechanism | 速度（r/min） Speed (r/min) | 0~0.7 | |||||||||||||
| 堵轉力矩(N.m) Moment (N.m) | 2×95 | ||||||||||||||
| 行走機構 Travelling mechanism | 速度（m/min） Speed (m/min) | 20 | |||||||||||||
| 功率 (KW) Power (kW) | 4×7.5 | ||||||||||||||
| 頂升機構 Climbing mechanism | 速度(m/min) Speed (m/min) | 0.46 | |||||||||||||
| 功率(kw) Power (kW) | 11(15) | ||||||||||||||
| 液壓系統額定工作壓力(Mpa) Rated working pressure for hydraulic system (Mpa) | 30（外爬Outside climbing） 35（內爬Inside climbing） | ||||||||||||||
| 平衡重 Counter-weight | 起量臂長 Jib length（m） | 45 | 52.5 | 60 | 65 | 70 | |||||||||
| 平衡臂長（m） Counter-jib length(m) | 16 | 16 | 20 | 20 | 20 | ||||||||||
| 平衡重（t） Counter-weight | 25.95 | 27.75 | 24.6 | 25.95 | 27.75 | ||||||||||
| 總功率（KW） Total power(KW) | 117.5 | ||||||||||||||
| 輪距×軸距（m） Wheel×axle gauge(m) | 6.5×6.5 | ||||||||||||||
| 工作溫度（℃） Operating temperature(℃) | -20~+40 | ||||||||||||||
QTZ315塔吊起升機構、回轉機構、變幅機構均為變頻調速機構，電控系統采用進口元件，安全保護裝置為機械式或機電一體化產品，齊全可靠，該機具有固定、行走、附著、內爬等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。下面詳細介紹各部件特點：
【起升機構】
起升機構(2200Kg)采用YZP280M-6-65KW變頻電機，由電機通過齒形聯軸節帶動減速箱，再驅動卷筒。速度通過變頻器頻率設置來實現。從0到各檔位之間是無級調速，啟制動平穩，沖擊小。當采用2繩時速度可達0~102m/min、0~51m/min，采用4繩時可達0~51m/min、0~25.5m/min。
在減速箱輸入軸端裝有常閉式液力推桿制動器(YWZ3H315/90)(850-900NM)(見圖4-13)。在卷筒一側裝有高度限位器，高度限位器可根據所需高度進行調整。控制可靠、操縱簡單、維修方便。
【回轉機構】
QTZ315塔吊回轉機構是為塔吊上部回轉提供動力的傳動裝置，該裝置由電機、行星減速器、小齒輪、回轉限位器等組成；本塔吊采用了兩套這樣的裝置，對稱地分布于回轉支承兩邊，安裝在上支座上，其小齒輪與回轉支承的大齒圈嚙合，機構由帶制動器的力矩電機驅動。
電機尾部帶有一個常閉狀態的盤式制動器；可用于塔吊頂升以及固定點作業時起重臂制動定位。回轉限位器用于控制塔吊在某一個方向只能回轉540°，以防扭斷電纜。
【變幅機構】
變幅機構(470Kg)采用力矩電機YLEF112L-95Nm，經由行星減速器帶動卷筒，通過鋼絲繩使載重小車獲得0-80m/min的速度在起重臂架上來回高速運行。電機尾部帶有一盤式制動器，當小車電機斷電時延時制動。幅度限位器用于防止誤操作，使小車在碰到起重臂根處的緩沖器前即停止運行。
【起重臂】
起重臂共分11節，在第三、第七、第八節臂的上弦桿各設一拉桿吊點，各節臂之間用銷軸連接。在節臂上裝有小車牽引機構，臂端裝有鋼絲繩防扭裝置。臂長為70米，還可組裝成65米、60米、52.5米、45米等5種臂長，滿足不同旋轉空間需要。在起重臂臂架根節安裝小車變幅機構并設有走臺框，方便安裝與維修。
【平衡臂】
平衡臂分3節，二節7.5米的，一節4米的，用銷軸連接。借助銷軸，平衡臂及平衡臂拉桿與回轉塔身、塔頂連成一整體，平衡臂兩側設有欄桿和走道。
【塔頂】
塔頂是一個斜錐體，上端通過拉桿與起重臂和平衡臂連接并使二臂保持水平，下端用4個銷軸與回轉塔身連接，為了安裝起重臂拉桿和平衡臂拉桿，在塔頂上部設有工作平臺和滑輪組。
【駕駛室】
QTZ315塔吊駕駛室是司機操縱塔吊的工作室、它固定在回轉塔身右側。聯動操縱臺的各指示燈和手柄位于司機駕駛室座椅兩側，操作方便，視野廣闊。駕駛室電控箱設置在駕駛室后部，主電路總斷路器，照明及輔助斷路器等裝置。
【行走裝置】
行走機構有四個主動臺車，主動臺車由電機、液力偶合器、蝸輪減速器、盤式制動器、開式齒輪幅和行走輪等組成。液力偶合器保證塔吊起制動平穩，行走速度為20米/分。
YZ160M2-6-7.5KW交流電機借助主令控制器控制機構的運行。蝸桿軸尾端的常閉盤式制動器，工作時松開，停機斷電后延時制動。延時時間可調，以保證停機滑動距離短且不因制動過急產生塔吊晃動。在主動臺車外側裝有兩個行程開關，控制塔吊行走不超出設定的極限位置，以保證塔吊的安全.
【電控系統及安全裝置】
QTZ315塔吊電控系統采用了當今比較前沿的PLC+變頻器的控制方式，使系統的可靠性，操縱性，穩定性以及機器的工作效率大大的提高。由于采用了變頻器使各機構實現了無級調速，使整個設備的穩定性有了比較高的提升。
