G型單螺桿泵G型單螺桿泵是種內嚙合的密閉式螺桿泵，屬轉子式容積泵，由于這種泵對介質的適應性強，流動平穩，吸入性能好，壓力脈動小，除可以輸送各種可流動的介質外，G型單螺桿泵還可以輸送高粘稠介質、含有硬質懸浮顆?；蚬腆w顆粒的介質、含有纖維的介質，調節性能好，范圍寬，效率高，因此，在環境保護等各種行業得到廣泛應用

G型單螺桿泵產品信息

G型單螺桿泵是種內嚙合的密閉式螺桿泵，屬轉子式容積泵，由于這種泵對介質的適應性強，流動平穩，吸入性能好，壓力脈動小，除可以輸送各種可流動的介質外，G型單螺桿泵還可以輸送高粘稠介質、含有硬質懸浮顆?；蚬腆w顆粒的介質、含有纖維的介質，調節性能好，范圍寬，效率高，因此，在環境保護等各種行業得到廣泛應用。

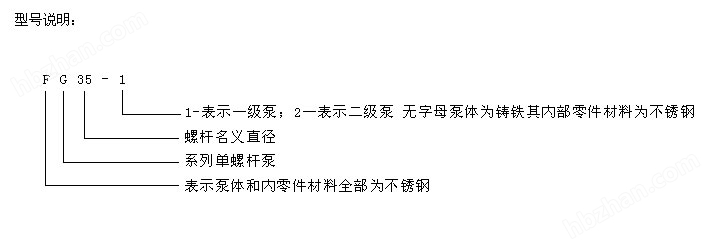

型號意義

性能特點

     ·吸上高度可6米水柱
     ·可雙向旋轉，雙向輸送（需配備反轉定子）
     ·安裝方式靈活.
     ·運行順暢、平穩、噪音低、無脈動、無剪切
     ·輸送介質溫度范圍-20℃～+150℃
     ·單螺桿泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

G型單螺桿泵型號與性能參數表

型號	轉速 r/min	流量 m³/h	壓力 MPa	電機 KW	揚程 m	進口 mm	出口 mm	允許顆粒直徑mm	允許纖維長度mm
G10-1	960	0.1	0.8	0.55	80	Dy25	Dy25	1.5	25
G10-2	960	0.1	1.6	0.55	160	Dy25	Dy25	1.5	25
G15-1	960	0.8	0.6	0.75	60	Dy25	Dy25	1.5	25
G15-2	960	0.8	1.2	0.75	120	Dy25	Dy25	1.5	25
G20-1	960	0.8	0.6	0.75	60	Dy25	Dy25	1.5	25
G25-1	960	2	0.6	1.5	60	Dy32	Dy25	2	30
G25-2	960	2	1.2	2.2	120	Dy32	Dy25	2	30
G30-1	960	5	0.6	2.2	60	Dy50	Dy40	2.5	35
G30-2	960	5	1.2	3	120	Dy50	Dy40	2.5	35
G35-1	960	8	0.6	3	60	Dy65	Dy50	3	40
G35-2	960	8	1.2	4	120	Dy65	Dy50	3	40
G40-1	960	12	0.6	4	60	Dg80	Dg65	3.8	45
G40-2	960	12	1.2	5.5	120	Dg 80	Dg65	3.8	45
G50-1	960	20	0.6	5.5	60	Dg 100	Dy80	5	50
G50-2	960	20	1.2	7.5	120	Dy100	Dy80	5	50
G60-1	960	30	0.6	11	60	Dy125	Dy100	6	60
G60-2	960	30	1.2	15	120	Dy125	Dy100	6	60
G70-1	720	45	0.6	11	60	Dy150	Dy125	8	70
G70-2	720	45	1.2	18.5	120	Dy150	Dy125	8	70
G 85-1	720	65	0.6	15	60	Dy150	Dy150	10	80
G 105-1	500	100	0.6	22	60	Dy200	Dy200	15	110
G 135-1	400	150	0.6	37	60	Dy250	Dy250	20	150

G型單螺桿泵結構圖

1	出料口	4	螺桿軸	7	連節軸	10	軸承座	13	連軸器	16	傳動軸
2	拉桿	5	萬向節總成	8	填料座	11	軸承蓋	14	軸套	17	底座
3	定子	6	吸入口	9	填料壓蓋	12	電動機	15	軸承

安裝尺寸

型號	L1	L2	L3	L4	L5	H	H1	B	B1
G20-1	93		545	220	800	130	195	125	160	φ14×4
G25-1	135		800	325	1140	145	250	160	180	φ14×4
G25-2	110		935	460	1280	160	260	160	200	φ14×4
G30-1	105		935	340	1170	160	265	160	200	φ14×4
G30-2	135	650	460	550	1505	195	315	200	245	φ16×6
G35-1	130	475	530	430	1385	200	315	205	245	φ16×6
G35-2	140	485	715	620	1610	215	340	200	245	φ16×6
G40-1	150	465	622	455	1515	200	315	205	250	φ16×6
G40-2	165	665	625	670	1720	215	325	210	240	φ16×6
G50-1	150	575	545	490	1560		320	205	245	φ16×6
G50-2	150	700	700	735	1975		380	230	295	φ18×6
G60-1	150	675	700	570	1840		385	235	285	φ18×6
G60-2	150	800	845	850	2145		390	240	315	φ18×6
G70-1	183	720	750	685	1995		435	240	315	φ18×6
G70-2	190	900	935	1055	2380		465	250	350	φ20×6
G85-1	200	800	850	735	2045		480	260	350	φ20×6
G105-1	210	870	930	885	2200		500	300	400	φ20×6
G135-1	250	930	970	985	2300		510	320	450	φ22×6

橡膠套的選擇：

G型螺桿泵橡膠套的選擇螺桿泵襯套為橡膠制品，也是單螺桿泵的一個易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況下襯套的壽命為3-6個月，如果選用不當，襯套可能從鋼管中脫落或橡膠掉塊。所以要求我們對橡膠的基本特性及橡膠對各種不同介質的適應性有所了解，根據我們的經驗列出表四、表五。

橡膠基本特性

橡膠特性	丁晴橡膠NBR	氯丁橡膠CR	氟橡膠PPM	乙丙橡膠EPDM
耐溫度	+120°C	+110°C	+200°C	+150°C
耐磨性	優	很好	優	很好
耐老化性	很好	很好	優	優
耐臭氧	不行	優	優	優
耐蒸汽	很好	不行	優	優
耐燃性	很好	優	優	優

單螺桿泵的襯套常用橡膠

橡膠的適應性	乙丙橡膠EPDM	氟橡膠PPM	氯丁橡膠CR	丁晴橡膠NBR
水（污水）	很好	很好	很好	很好
植物油	一般	很好	一般	很好
礦物油	不行	很好	一般	很好
氨水	一般	不行	不行	很好
芳香族溶劑	不行	很好	不行	不行
濃堿	很好	不行	很好	很好
濃硝酸	不行	一般	不行	不行
冰醋酸	不行	很好	不行	很好
稀硫酸	很好	很好	不行	很好
濃硫酸	一般	很好	不行	不行
	很好	很好	很好	很好
濃鹽酸	很好	很好	不行	很好
熱水	很好	不行	不行	一般
汽油	不行	很好	一般	很好
甲苯	不行	很好	不行	不行
二甲苯	不行	很好	不行	不行
乙醇	很好	很好	很好	一般
煤油	不行	很好	很好	很好
柴油	不行	很好	不行	很好
氯化烴	不行	一般	不行	不行
含酮類物料	很好	不行	不行	不行
含醇類物料	很好	很好	很好	很好
含脂類物料	很好	不行	不行	不行
含醚類物料	很好	不行	不行	不行
泥漿	很好	一般	一般	很好
磷酸	很好	一般	很好	一般
碳酸鈉	很好	不行	很好	很好
糖醛	很好	一般	一般	一般
苯100	不行	很好	不行	不行
丙酮	很好	不行	不行	不行
亞麻子油	很好	很好	很好	很好
二硫化碳	不行	很好	不行	不行

G型單螺桿泵的使用注意事項：

     1、開機前必先確定運轉方向，不得反轉。
     2、嚴禁在無介質情況下空運轉，以免損壞定子。
     3、新安裝或停機數天后的泵，不能立即起動，應先向泵體內注入適量機油，再用管子鉗板動幾轉后才可起動。
     4、輸送高粘度或含顆粒及腐蝕性的介質后，應用水或深劑進行沖洗，防止阻塞，以免下次起動困難。
     5、冬季應排除積液，防止凍裂。
     6、使用過程中軸承箱內應定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。
     7、在運行中如發生異常情況，應立即停車檢查原因，排除故障。

單螺桿泵的故障原因及排除方法：

故障	原因	排除方法
1、泵不能起動	a、新泵轉、定子配合過緊 b、電壓、電流太低 c、介質粘度過高	a、用工具人力幫助轉動幾圈 b、檢查、調整 c、稀釋料液
2、泵不出液	a、旋轉方向不對 b、吸入管路有問題 c、介質粘度過高 d、轉、定子損壞或傳動部件損壞 e、泵內導物堵塞	a、調整方向 b、檢查泄漏，打開進出口閥門 c、稀釋料液 d、檢查更換 c、排除更換
3、流量達不到	a、管路泄漏 b、閥門未全部打開或局部堵塞 c、轉速太低 d、轉、定子磨損	a、檢查修理管路 b、打開全部閥門、排除堵塞物 c、調整轉速 d、更換損壞另件
4、壓力達不到	a、轉子、定子磨損	a、更換轉、定子
5、電機過熱	a、電機故障 b、出口壓力過高，電機超載 c、定子燒壞或粘在轉子上	a、檢查電機、電壓、電流、電頻 b、檢查揚程，開足出口閥門，排除阻塞 c、更換損壞件
6、流量壓力急劇下降	a、管道突然堵塞或泄漏 b、定子磨損惡劣 c、液體粘度突然改變 d、電壓突然下降	參照以下幾項，逐項排除
7、軸密封處大量泄漏液體	a、軟填料磨損 b、機械密封損壞	a、壓緊或更換填料 b、修復或更換
