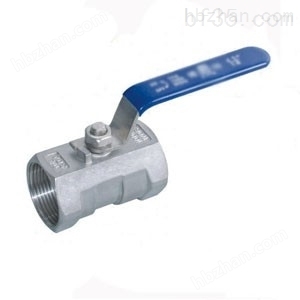

產品說明:

Q11F 型 一片式內螺紋球閥PN16～PN63適用于工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品零件材料:

Q11F 型 一片式內螺紋球閥PN16～PN63零件資料

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不 銹 鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

產品結構連接尺寸:

Q11F 型 一片式內螺紋球閥PN16～PN63結構連接尺寸

公稱通徑	管螺紋	尺寸（mm）						重量WT（g）
		d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

產品外形結構尺寸圖:

球閥安裝注意事項:

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。

注：本公司是上海專業閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,安全閥,節流閥,水力控制閥等,其中球閥分為,電動球閥,氣動球閥,手動球閥,高壓球閥,三通球閥,浮球閥,不銹鋼球閥,硬密封球閥等,工程師皆有數十年專業經驗,歡迎您業務！

Q11F型一片式內螺紋球閥PN16～PN63
閥門新聞動態：
ZSPQ氣動快速切斷閥
氣動快速切斷閥由氣動活塞式執行機構和低流阻,雙重密封結構的切斷機構組成,執行機構動作速度快,推力大,具有彈簧復位功能,帶手操作機構；閥體流路通暢,流量系數大,閥芯閥座有彈性和剛性串級雙重密封.新穎*的結構,使本產品成為一類快速動作,嚴密閉切斷,安全可靠的高性能新型切斷閥.切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式.具有結構簡單,動作可靠,嚴密切斷,開關快速等特點.適用于無顆粒狀,無雜質的氣體,液體介質,要求快速嚴密關閉,快速放空和緊急切斷的工況.本產品性能優良,規格齊全,體積小,重量輕等優點,廣泛應用于化工,石油,冶金,輕紡等工業生產過程的自動化控制系統中.
文章來源：http://www.shzcvf。。ｃｏｍ轉載請注明！

Q11F型一片式內螺紋球閥PN16～PN63
閥門技術資訊：


　　一種鐵基-鋯剛玉粉末冶金閥門材料，由下列重量份的原料制成：鍍銅鱗片石墨1.7-2、LaB62-2.6、糊精粉0.2-0.4、鋯剛玉粉4-5、鉻鐵粉5-6、BaO0.8-1.2、鈷粉18-20、三氧化二銠0.6-0.9、kh-5500.5-0.6、1%碳酸鈉溶液適量、水適量、次亞磷酸鈉2.5-3.5、聚乙二醇0.4-0.6、2Mol/L硫酸銅溶液30-35、潤濕助劑2-3、鐵粉63-65；本發明閥門材料使用鐵為粘結劑，添加了鋯剛玉粉，增加了耐磨和耐熱性，減少了金屬的用量，降低了成本；通過添加LaB6、鈷粉，增加了合金的強度和抗裂性能。

　　一種鐵基鋯剛玉粉末冶金閥門材料，其特征在于由下列重量份的原料制成：鍍銅鱗片石墨1.72、LaB622.6、糊精粉0.20.4、鋯剛玉粉45、鉻鐵粉56、BaO0.81.2、鈷粉1820、三氧化二銠0.60.9、kh5500.50.6、1%碳酸鈉溶液適量、水適量、次亞磷酸鈉2.53.5、聚乙二醇0.40.6、2Mol/L硫酸銅溶液3035、潤濕助劑23、鐵粉6365；所述潤濕助劑由下列重量份的原料制成：K2ZrF612、V2O523、納米銀0.81.4、TiN0.40.6、MoO334、納米云母粉0.60.9、水810、聚乙二醇0.10.2；制備方法為：將聚乙二醇加入水中，攪拌均勻后加入納米銀，攪拌2030分鐘，超聲分散34分鐘，再加入其它剩余成分，在70008000轉/分下攪拌1015分鐘，超聲分散45分鐘，在120130℃油浴中攪拌至絕干，粉碎，過80目篩，即得。
