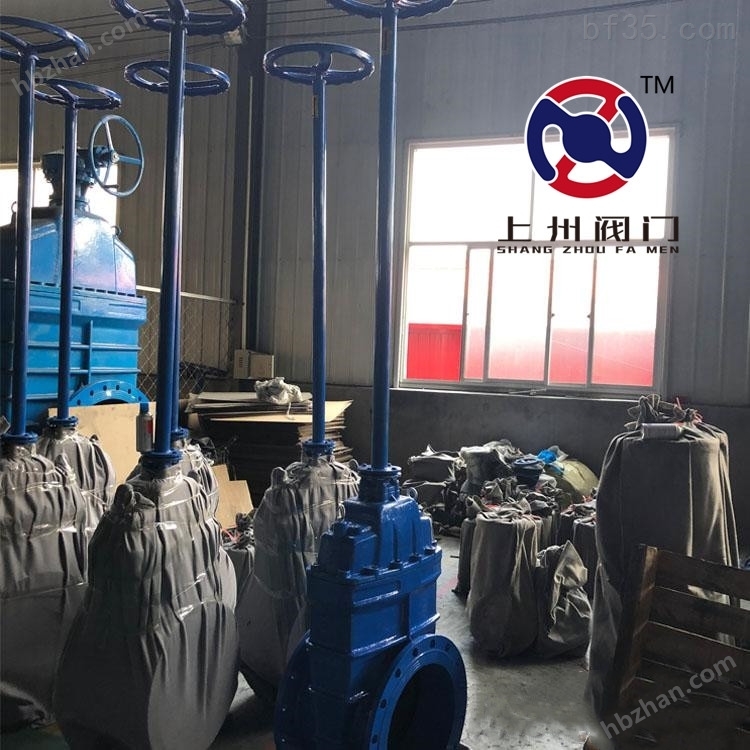

產品名稱 | Z45X直埋式彈性座封閘閥 |
產品型號 | Z45X |
公稱通徑 | DN40～400mm |
壓力范圍 | 1.0MPa-1.6MPa |
閥體材質 | 鑄鐵、鑄鋼 |
產品概述：
Z45X直埋式彈性座封閘閥可在施工時將閥門直接埋入地下，不用壘砌窨井，減少路面開挖面積。小的井室可保持路面美觀，降低施工難度，減少工程造價。該產品設計使用長，具有長期使用不泄漏、免維護等優點，還可避免他人隨意開關閥門和偷盜井蓋。閥門連接尺寸符合GB17241.6-1998標準，閥門結構長度符合GB/T12221-1989短系列標準，壓力試驗符合GB/T13927-1992要求。
主要技術參數：
型號 | 直埋Z45X-10 | 直埋Z45X-16 |
公稱壓力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公稱通徑 | 40～400mm | 40～400mm |
井管長度 | 0.3～2m | 0.3～2m |
井管伸縮調整量 | 0.2～1m | 0.2～1m |
密封實驗壓力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
強度實驗壓力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
適用溫度 | -40～90℃ | -40～90℃ |
適用介質 | 水、油、天然氣及其他非腐蝕性流體 | 水、油、天然氣及其他非腐蝕性流體 |
驅動方式 | 手動 | 手動 |
亦可根據客戶要求，提供具有技術參數的產品 | ||
主要零部件材料：
閥體 | 灰鑄鐵、球墨鑄鐵 |
閘板 | 灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM |
閥蓋 | 灰鑄鐵、球墨鑄鐵 |
閥桿、伸縮桿 | 不銹鋼 |
密封套 | 黃銅 |
閥桿螺母 | 黃銅 |
密封圈 | NBR |
井管伸縮部分 | 鋼管加兩層防腐處理 |
井室井蓋 | 灰鑄鐵、球墨鑄鐵 |
主要連接尺寸
| 型號 | 公稱口徑DNmm | L | D1 | D | Z-Φd | H | ||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||
| RVC(H)X Z45X | 50 | 180 | 125 | 165 | 4-Φ18 | 268 | ||
| 65 | 190 | 145 | 185 | 4-Φ18 | 296 | |||
| 80 | 240 | 160 | 200 | 8-Φ18 | 340 | |||
| 100 | 250 | 180 | 235 | 8-Φ18 | 367 | |||
| 125 | 254 | 210 | 250 | 8-Φ18 | 424 | |||
| 150 | 280 | 240 | 290 | 8-Φ23 | 515 | |||
| 200 | 300 | 295 | 340 | 8-23 | 12-23 | 550 | ||
| 250 | 380 | 350 | 355 | 410 | 12-23 | 12-25 | 685 | |
| 300 | 400 | 400 | 410 | 460 | 12-23 | 12-25 | 760 | |
| 350 | 430 | 460 | 470 | 520 | 16-23 | 16-25 | 845 | |
| 400 | 406 | 515 | 525 | 580 | 16-26 | 16-30 | 945 | |
| 450 | 432 | 565 | 585 | 640 | 20-26 | 20-30 | 1020 | |
| 500 | 457 | 620 | 650 | 715 | 20-26 | 20-34 | 1140 | |
| 600 | 508 | 725 | 770 | 840 | 20-30 | 20-36 | 1320 | |
