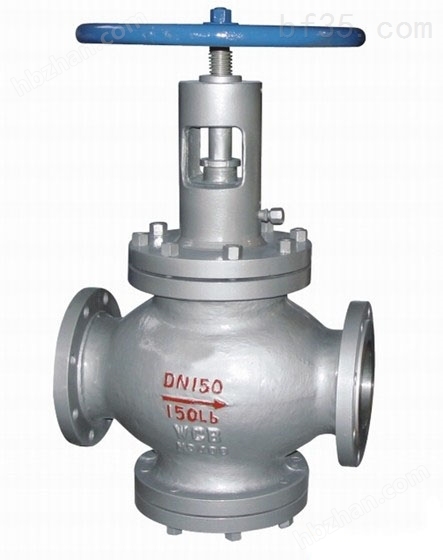

J41F手動截止閥
一、產品概述：
J41F手動截止閥在結構上,波紋管安裝在蓋腔體內,并設計有沿沿內壁滑動的支撐座,保證閥的升降和闊桿的穩定性,*的雙網桿結構,保證下閥桿在啟閉過程中不承受扭矩,波紋管不會產生轉動,有效保護波紋管的使用,同時解決密封面的磨損問題,使之能使用。并減少了閥桿與填料之間的摩擦。增強了填料的使用壽命,開關指示器能十分直觀地反映出閥門所處的啟閉位置。
二、產品應用：
閥門具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氣、液管道的傳送，并滿足可靠使用的要求。其密封性、可維修性、安全性等只要性能只要性能指標達到了世界的水平，替代進口產品。
三、工作原理：
A、開啟過程
1在關閉位置，閥體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的zui后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。
四、結構特點：
1)根據介質具體特性,波蚊管試止在體村質上選用耐性合金,耐腐蝕、液屆使,低溫可至-40℃,大限度保證工況件便用要求
2)壓成形的被紋管形成道密封,確保桿密封零泄漏
3)填料函中多四氟乙填料組合在波紋管之上形成了第二通,加了密封的可靠性
4)中法蘭柔用槽密封結構,即使在管通壓力波動的情祝下,保證中法蘭可靠密封
5)非旌轉的桿防止波紋扭轉,確保保門更長周期的便用壽命
6)宦封副配對結構型式乘用錐、平面型,密封自動補信,達到雙重保臉的效果,密封性穩定,無粘著損,使用壽命長
五、產品參數：
