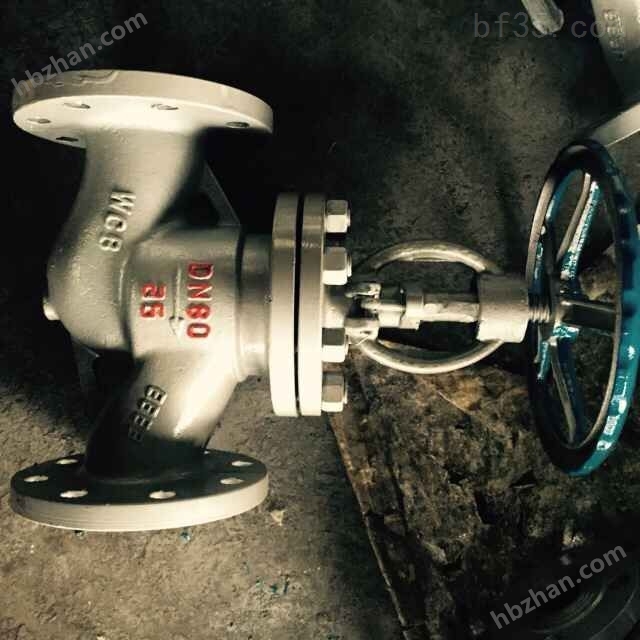

誠信供應新良正鑄鋼硬密封法蘭截止閥

 產品介紹：

      截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

 生產標準：  美國API  ANSI  英國BS  德國DIN  法國NF 中國GB

 閥門通徑：  6mm-3000mm   1/4”-80°

 公稱壓力：  0.1MPa-42MPa   150Lb-2500Lb

 工作溫度：  -196℃~680℃

 截止閥工作原理及特性

    閥門對其所在的管路中的介質起著切斷和節流的重要作用,截止閥作為一種極其重要的截斷類閥門,其密封是通過對閥桿施加扭矩,閥桿在軸向方向上向閥瓣施加壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質沿密封面之間的縫隙泄漏。

截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。

連接方式：  螺紋   法蘭   焊接   對夾

材質：      碳鋼   不銹鋼   合金鋼  低溫鋼  球墨鑄鐵

驅動方式：  手動   渦輪轉動  齒輪轉動  氣動  液動  電動

生產標準：  國標   美標   俄標

特點

(1)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

(2)截止閥結構比閘閥簡單，制造與維修都較方便。

(3)啟閉力矩大、啟閉較費力，啟閉時間校長。

(4)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。

(5)全開時閥瓣經常受沖蝕。

(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。

(7)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

J41H鑄鋼法蘭截止閥產品外形及結構尺寸及重量 1.6MPa

：
