恒溫恒濕試驗箱HW-80L性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)

電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)

電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）

電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

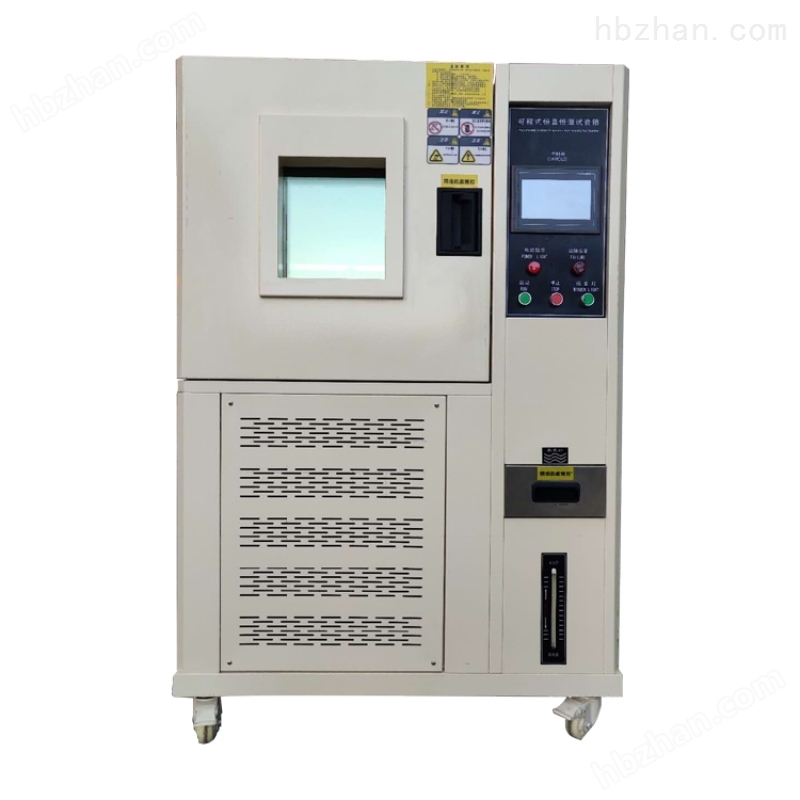

 恒溫恒濕試驗箱

一、 詳細參數性能：（指氣冷式在室溫20℃，空載時）

型號：HW-80L

內箱尺寸：W400*H500*D400mm

外箱尺寸：W910*H1450*D1110mm

溫度范圍：-20℃ ～ 150℃

溫度波動度：±0.5℃

溫度偏差：≤±2℃

升溫時間:由常溫升至150℃約40分鐘（空載非線性）

降溫時間:由常溫降至-20℃約60分鐘（空載非線性）

濕度范圍：20%～98%R.H.

濕度波動度：±3%R.H.

 二、結構及材質：

A.內箱材質:不銹鋼板(SUS #304  )

B.外箱材質:不銹鋼板經霧化處理 (SUS #304 )或冷板烤漆（選配）

C.保溫材質:硬質Polyurethane發泡及玻璃棉

D.送風循環系統:(1) 90W馬達1支

                         (2)不銹鋼加長軸心

                         (3)多翼式扇葉(SIRCCO FAN)

E.箱門: 單片門，單窗口，左開，把手在右手邊

                            (1)窗口260x340x40mm 3層真空層

                            (2)平面嵌入式把手

                            (3)后鈕:SUS #304

 三、冷凍系統：

A.壓縮機:法國全密式壓縮機

B.冷媒:環保冷媒R404A

C.冷凝器:鰭片式附散熱馬達

D.蒸發器:鰭片式多段式自動負載容量調整

E.其他附件: 干燥劑,冷媒流量窗口，膨脹閥

F.膨脹系統：容量控制之冷凍系統

四、控制系統：

原裝韓國進口，全中文液晶7寸韓國880顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線?？煞謩e顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．

1.控制器規格:

a.精度: 溫度±0.1℃ 、濕度±1%RH

b.分辨率:溫度±0.1,濕度1%R.H.

c.溫度斜率:0.1～9.9可設定

d.具有上下限待機及警報功能

e.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）

f.溫濕度變換出力:4～20MA

g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正

2.畫面顯示功能:

a. 觸摸式輸入, 熒幕直接顯示選項

b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

c.可顯示目前執行程序號碼,段次,剩余時間及循環次數

d.運轉累計時間功能

e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

f.具單獨程序編輯畫面, 直接輸入溫濕度及時間

3.程序容量及控制功能:

a.可使用的程序組:100組

b.可使用的記憶容量:共5000SEGMENTS

c.可重復執行命令:每一個命令可達9999次

d.程序之制作采對談式,具有編輯、清除、等功能

e.SEGMENTS時間設定0～530Hour59Min

f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能

g.程序執行時可實時顯示圖形曲線

h.具有日期,時間調整功能

i.按鍵及畫面鎖定（LOCK）功能

五、標準配置:

A. 電源線4.0 mm2x3蕊

B. 232導出端子一個

C. 不銹鋼SUS #304方型沖孔鋼板置物架

D. 不銹鋼可調整間距卡扣8個

E. 11W節能照明窗口燈一支

F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只。

G. 標準測試用不織布1片

H. 控制器使用說明書一套，操作說明書一套

眾測機電研發生產的HW-100L、HW-150L、HW-225L、HW-408L、HW-800L和HW-1000L等恒溫恒濕試驗箱，了解。
