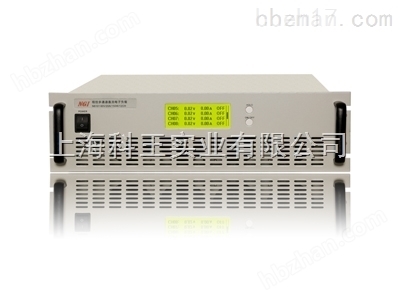

多通道電子負載
N6100多通道電子負載提供了強大的測試功能和便捷的上位機軟件，適用于中小功率電源、直流轉換器、手機充電器、電池、不間斷電源（簡稱UPS）、電池管理系統（簡稱BMS）等小功率電源產品的生產、老化與檢測。
N6100可以單臺使用，也可以多臺統一控制。N6100能非常方便地集成到自動化測試系統中，為客戶的設計和測試提供很大幫助。
N6100具有高精度、高速度、高穩定性、易操作、易維護等特點。
N6101 60V/20A/150W
N6102 60V/40A/300W
N6103 120V/20A/150W
N6104 120V/40A/300W
N6105 500V/3A/150W
N6106 500V/6A/300W
功能與特性
測試功能
N6100的測試功能包括三種模式：
- 恒電流模式（CC）
- 恒電壓模式（CV）
- 動態電流模式（DC）
恒電流模式（CC）
恒電流模式下，無論輸入電壓如何變化，負載始終消耗一個恒定的電流，工作曲線如下圖所示。
恒電壓模式（CV）
恒電壓模式下，負載將消耗足夠電流使輸入電壓維持在設定值，工作曲線如下圖所示。
動態電流模式（DC）
動態電流模式可根據設定規則使負載在兩個設定參數（電流A與B）間連續切換，適用于電源瞬態特性測試。動態脈寬（時間tA與tB）的設定范圍為：1~60000ms。
卸載電壓
當被測電源輸出電壓上升或下降速度慢時，此功能可對其實施保護。當被測電源電壓上升，高于帶載電壓（Von）時，負載開始帶載；電壓下降，低于卸載電壓（Voff）時，負載卸載。
Von的行為方式分為鎖定與非鎖定兩種方式。
非鎖定方式：輸入電壓高于Von則帶載，輸入電壓低于Von則停止帶載。
鎖定方式：輸入電壓高于Von開始帶載，輸入電壓低于Voff時負載卸載。卸載后，輸入電壓再次高于Von，負載也不會自動帶載。
定時卸載
N6100提供定時卸載功能，帶載時間達到設定值后自動卸載，可實現帶載時間的精確控制。例如，設定帶載時間為20s，則負載將在帶載20s后自動卸載。
保護特性
N6100提供的保護功能包括：過電流保護、過電壓保護、過功率保護和過溫度保護。
過電流保護（OC）
若帶載電流高于zui大額定值的105%，則發生過電流保護。
過電壓保護（OV）
若輸入電壓高于zui大額定值的105%，則發生過電壓保護，此時“日志信息"提示為 “OV"。
過功率保護（OP）
過功率保護功能主要用于保護硬件，防止元器件長時間處于過功率狀態而導致迅速老化或損壞。功率約高于zui大額定功率的101%時，N6100關閉輸入并在“日志信息"中提示“OP"。
過溫度保護（OT）
N6100內部具有溫度檢測電路，當內部溫度超過安全限制時，立即卸載。此時風扇滿負荷工作以盡快冷卻負載。
技術參數
注意：
- 測量精度是在校準后一年內，工作溫度在18℃~28℃（62~82），相對濕度達80%時來認定的。另外，精度測量前，請預熱半小時。
- 若操作電壓超過滿量程的1.1倍，將有可能損壞儀器。
- 任何測試時，輸入電壓都必須大于電流滿量程zui低操作電壓
