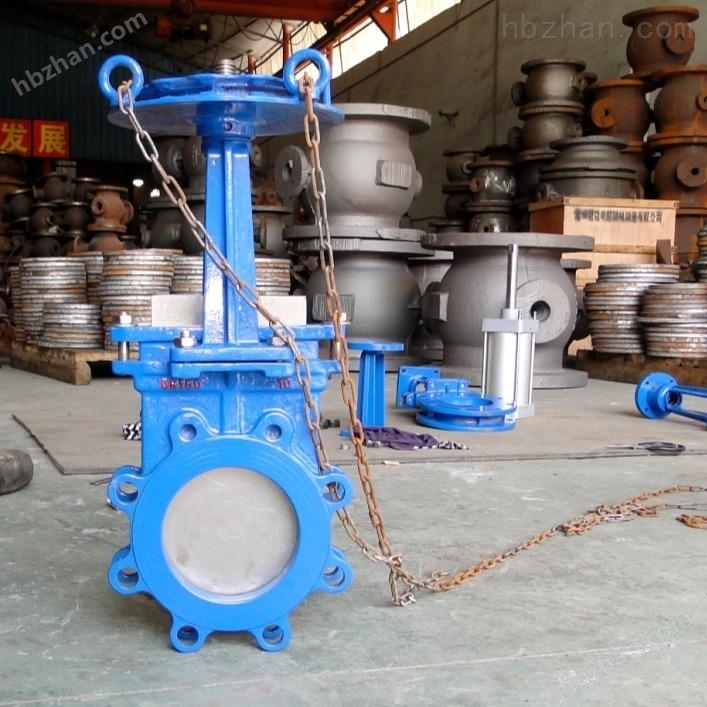

PZML73H鏈輪暗桿式刀型閘閥
【產品概述】
PZML73H鏈輪暗桿式刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
【產品特點】
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥進口端，可防止顆粒物料直接沖刷在密封上，從而可改善工作條件。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下
【主要外形及連接尺寸】
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 43 | 90 | 110 | 325 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 325 | 4-M16 |
65 | 46 | 110 | 130 | 340 | 4-M12 | 65 | 50 | 120 | 145 | 340 | 4-M16 | ||
80 | 46 | 125 | 150 | 355 | 4-M16 | 80 | 50 | 135 | 160 | 355 | 4-M16 | ||
100 | 52 | 145 | 170 | 405 | 8-M16 | 100 | 50 | 155 | 180 | 405 | 8-M16 | ||
125 | 56 | 175 | 200 | 440 | 8-M16 | 125 | 50 | 185 | 210 | 440 | 8-M16 | ||
150 | 56 | 200 | 225 | 520 | 8-M16 | 150 | 60 | 210 | 240 | 520 | 8-M20 | ||
200 | 60 | 255 | 280 | 580 | 8-M16 | 200 | 60 | 265 | 295 | 580 | 8-M20 | ||
250 | 68 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
300 | 78 | 362 | 395 | 820 | 12-M20 | 300 | 80 | 368 | 400 | 820 | 12-M20 | ||
350 | 78 | 412 | 445 | 925 | 12-M20 | 350 | 90 | 428 | 460 | 925 | 16-M20 | ||
400 | 102 | 462 | 495 | 1030 | 16-M20 | 400 | 100 | 482 | 515 | 1030 | 16-M22 | ||
450 | 114 | 518 | 550 | 1180 | 16-M20 | 450 | 120 | 532 | 565 | 1180 | 20-M22 | ||
500 | 127 | 568 | 600 | 1290 | 16-M20 | 500 | 130 | 585 | 620 | 1290 | 20-M22 |
【性能參數】
公稱壓力 | PN |
殼體試驗 | 1.5 Mpa |
密封試驗 | 1.1 Mpa |
工作溫度 | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
