暢儀17點鍋爐汽包電極點水位計電接點液位計工作原理:

     智能鍋爐電極接點水位計液位計是由測量筒、超純陶瓷電極、顯示儀表構成，電接點液位計的二次顯示儀表采用紅綠雙色發光管在顯示中模擬汽（紅）水（綠），明顯指示液位在容器中的位置，并具有越限報警、4-20MA輸出等功能。工作原理圖如圖所示：

由于水和汽的導電性能差異極大，測量筒的作用就是將水位變化通過電接點電阻的變化取得信用。在液態時由于介質電阻率小，當電接點間加上一電壓時，流過的電流大；反之，未浸入液面下的電接點流過電流小。這兩種狀態下流過的電流相關很大，可以作為一中信號鎖送到二次儀表，經放大處理后，顯示及控制輸出，從而實現了遠距離監控。

智暢儀17點鍋爐汽包電極點水位計電接點液位計能鍋爐電極接點水位計液位計具有結構簡單、顯示直觀、運行可靠、維修量小、判斷和排除故障方便等優點。它采用全電信號傳送，不僅延時小，而且無機械傳動所產生的變差和刻度誤差，不需要進行誤差計算和調整。電接點水位表的優點是能適應鍋爐變參數運行，在鍋爐起停等變參數運行工況下，儀表均能在控制室內準確地顯示水位。

智能鍋爐電極接點水位計液位計適用于導電液體的液位測量和控制。主要用于監視鍋爐汽泡水位、高低壓加熱器、除氧器、蒸發器、凝結器、直流鍋爐啟動分離器和其他水箱的液位測量。但不適用易燃易爆場合。

命名方法：

1.1.1標尺型號

1.1.2測量筒參數

    01—工作壓力≤6.4Mpa

    02—工作壓力≤16Mpa

    03—工作壓力≤20Mpa

    04—工作壓力≤22Mpa

1.1.3安裝方式

Z—豎式安裝

H—橫式安裝

智能鍋爐電極接點水位計液位計特點

儀表的顯示部分采用模擬顯示和數字顯示兩種方式同時進行，非常直觀地即時顯示水位的升除情況。

顯示點數可根據用戶需要在1～32點范圍內任意設定。

每個標尺刻度值可以通過面板操作任意設定，并可根據標尺刻度值方便地更換標尺，克服了老式儀表通用性差、不能互換、備用品規格品種要求多等缺點。

具有液位越限聲光亮燈式等多種選擇功能，報警點的位置可在標尺刻度范圍內任意設定。

具有水阻自動判斷、跟蹤功能，本儀表可對每一電極單獨測試，且可顯示每一點的水阻（汽阻）值，使您及時發現并判斷電極工作是否正常，幫助您決定整套電極是否需要清洗或更換，及精確提供汽液臨界面值的調整參數。

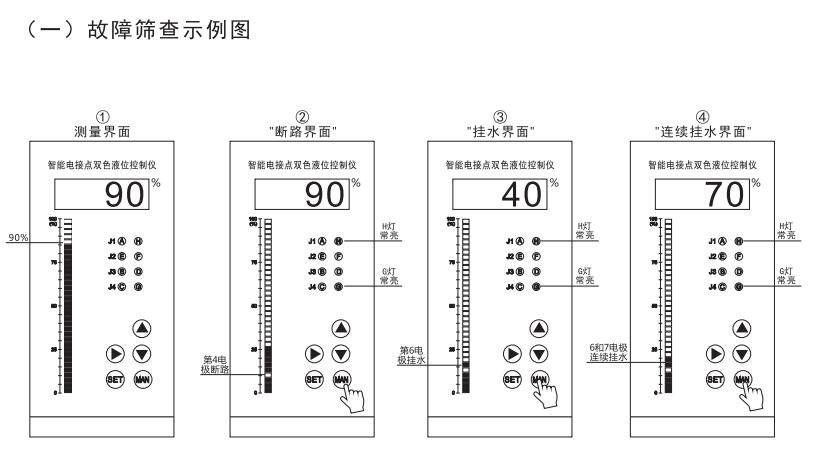

具有很強的容錯性，由于采用了智能水位識別技術，在個別電極工作異常的情況下，儀表仍能顯示正確的水位值，并立即將異常電極在面板標尺上以閃爍的形式顯示，以提醒您進行維護和更換，克服了老式儀表電極只有損壞后才能被發現的缺陷。

抗干擾能力強，對輸入環節采用了*的數字濾波技術，并采用帶回差的電極狀態判斷功能，大大提高了儀器的可靠性及抗干擾能力，輸出環節采用延時報警，防止在瞬間強干擾情況下產生誤報警。

電流輸出采用了高精度線性輸出方式（根據標尺范圍的設定值確定），避免了老式儀表非線性輸出與DCS系統無法信號傳輸的弊端。

自供電采用了低電壓保護技術，克服了老式儀表自供電方式供電后電瓶損壞的現象。

智能通用型水位表可以替代所有的電接點水位表老產品，其所有接口與老式儀表保持兼容，可不作任何改動直接替換老式儀表。

智能鍋爐電極接點水位計液位計技術參數：

液位水阻范圍：0～500Ω（自動跟蹤）

模擬顯示：一組變色發光二極管（多19點，特殊規格可達38點）以汽紅水綠方式配合標尺刻度顯示即時液位值。

數字顯示：一位符合管三位數碼管（或四位數碼管）以數字形式顯示即時液位值。

超純陶瓷電極至二次儀表引線長度：≤200mm

隔離輸出：0～10mA（RL＜1KΩ），4～20mA（RL＜500Ω）（線性）

報警輸出觸點容量：AC220V，1A

可供四組（上下限各二位）常開常閉觸點，特殊要求，可供六組常開觸點。

工作電源：AC220V±10%，50Hz±1Hz

儀器工作條件：環境溫度：-10℃～45℃；相對濕度：≤85%

儀表開孔尺寸：152+1*76+1或152+1*152+1或76+1*152+1mm

儀表外型尺寸：

豎式：80*160*150mm（寬*高*長）

訂貨時請提供的參數:

測點分布[每個點的刻度或查附表對應的型號（指附表范圍之外的）]

報警保護輸出位置（常用的標尺型號可查附表）

安裝方式、開孔尺寸及儀表外型（直式或橫式）

測量筒工作壓力

汽液連接管中心距尺寸

是否配法蘭

超純陶瓷電極型號

成套供應或單機供應

有無其他特殊要求

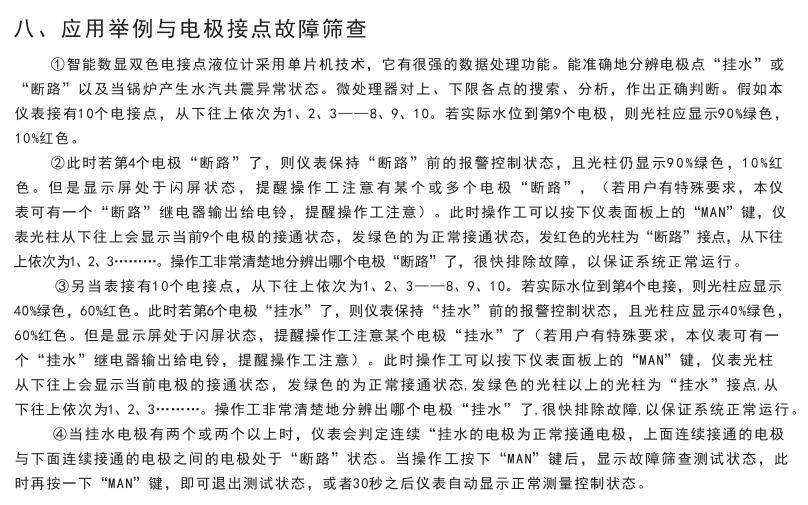

智能雙色電接點液位計是本公司開發的智能化電接點控制新產品。由于采用了大規模的集成電路技術，儀表硬件大幅度減少，系統結構簡單、合理、性能，壽命更長。采用面板按鍵式設定二級參數，數字濾波新技術，正對以往電接點液位計對接點“斷路”、“掛水”和水汽共震蕩所造成的假水位容易誤判的缺陷，而設置了*的假水位判別功能。基于單片機所具有的數據處理能力和較高的運算速度，大大提高了本控制儀的控制精度和實時響應速度。提高了系統的穩定性和可靠性，改變了以往電接點水位計處于落后的面貌，進入了智能化儀表行列。

    XMYA系列智能電接點液位顯示控制儀不僅以數字顯示和光柱顯示并存的雙顯方式，還可以應用雙色顯示方式。既提高了顯示精度，也保持顯示的直觀性。雙色光柱顯示時，當水位高于零點時光柱顯示綠色，當水位低于零位時光柱顯示紅色。光柱中模擬水為(綠色)、汽為（紅色），明顯地模擬出水位在容器中的物理位置。

主要技術指標

● 工作電源：AC85~220V 50Hz

● 功    耗：5W

● 環境溫度：-10~50℃

● 環境濕度：<85%

● 電接點數：1-32點任選

● 報警點數：4點

● 信號輸出：1路4-20MA模擬量

● 觸點容量：AC220V  7A

● 報式：上限、下限、上上限、下下限任意組態、設定報警值

● 外形尺寸：80×160×110mm

● 開孔尺寸：76×152mm
