前向散射儀采用的前向散射法精確測量空氣中的總消光系數，并基于這一關鍵參數進一步計算出當前的能見度情況，因此被廣泛應用于道路交通監控、氣象觀測及環境科學研究等多個行業。它能夠高效識別包括霧、雨、雪、混合降水以及晴天等在內的多種天氣現象，具備高識別率，確保數據的準確性和可靠性。
一、前向散射儀產品簡介

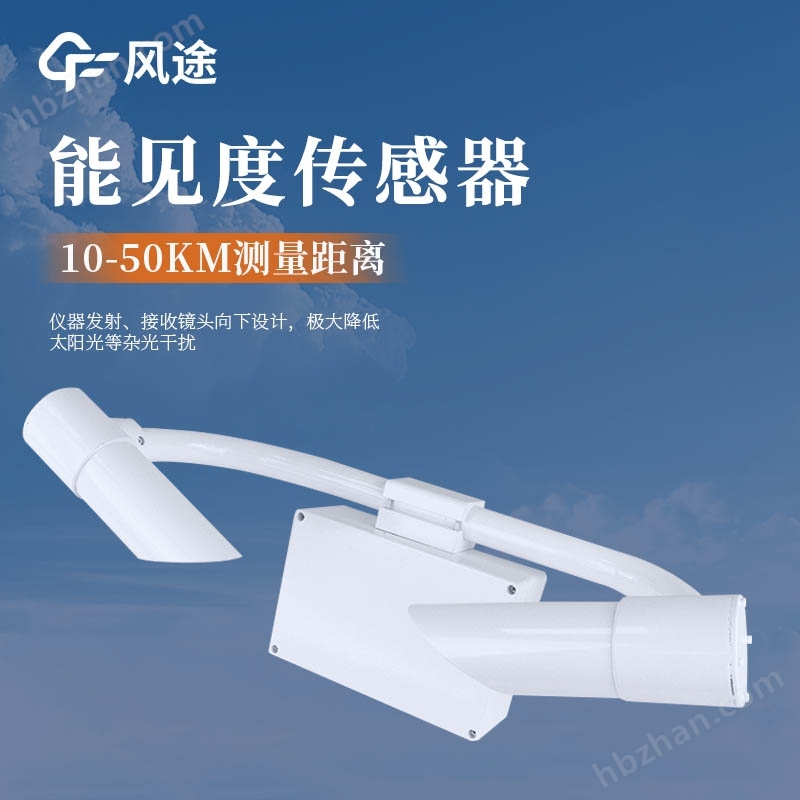

N50型能見度傳感器采用前向散射法測量空氣總消光系數，進而計算當前能見度，廣泛用于道路交通、氣象等行業。
二、技術特點
1.儀器外殼為高質量鋁材料，陽極氧化后進行噴漆處理，整機防水、防塵、防碰撞性能優異;
2.儀器發射、接收鏡頭向下設計，極大降低太陽光等雜光干擾;
3.天氣現象識別，可識別霧、雨、雪、混合降水、晴等天氣現象，識別率高;
4.內置看門狗電路，保證長時間戶外運行可靠、穩定;
5.儀器通信、電源接口均含防雷設計，極大限度降低雷擊、靜電損害;
6.12~24V寬壓供電，總功率約1W，功耗極低，可使用太陽能板、蓄電池等長期供電;
7.數字接口使用RS485或RS232，標準MODBUS協議，無需進行協議適配;
8.儀器可輸出15s、1min、10min能見度值，無需配置即可直接讀取，使用更加靈活。
三、執行標準
QX/T 536-2020前向散射式能見度儀測試方法
四、技術指標
| 主要參數 | 參數范圍 | 分辨率 | 誤差 |
| 量程 | 50km | 1m | ≤2km ±2%2km~10km ±5%>10km ±10% |
| 重復性 | ≤4% | ||
| 天氣現象 | 霧、雨、雪、混合降水、晴 | ||
| 天氣現象識別率 | ≥95% | ||
| 工作溫度 | -40~60℃ | ||
| 工作濕度 | 0~100%RH | ||
| 工作電源 | 12~24V | ||
| 功耗 | 1W | ||
| 尺寸 | 610x230x360mm(長 x 寬 x 高) | ||
| 重量 | ≤10kg | ||
五、安裝說明
1. 安裝位置
能見度儀的安裝位置需要選擇在開闊、平坦、無遮擋的地面上，遠離建筑物、樹木、灌木、高峰等物體。這樣可以確保儀器觀測范圍不受遮擋，數據更加準確。
應避免不必要的光學干擾，能見度儀的接收器應背對強光源(如太陽光)進行安裝，發射器與接收器應位于南北方向。
2.安裝高度
能見度儀安裝高度應大于 1.5m 且小于 3m，安裝高度超過 3m 應進行對應高度的校準。
3.安裝步驟
3.1安裝前用戶應準備立柱，使用儀器自帶的卡箍安裝到立柱上。
3.2將儀器托舉到合適位置，使用卡箍后的螺栓對能見度儀進行安裝固定，安裝時應保證接收器與發射器開口向下，否則應重新安裝。
