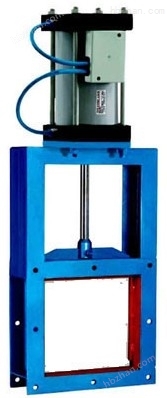

一、產品簡介：
電動式方形插板閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。電動式方形插板閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。方形插板閥也叫（方型插板閥）是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切作用。
二、產品特點：
方形插板閥具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。
三、產品安裝:
1. 本閥門安裝在管道上時，閥桿可以向上，也可以水平.
2.檢查各螺紋連接是否有松懈，并調節擰緊；
3.卸掉閥門通道兩端悶蓋，清潔內腔，去除油垢；
4.剝去閥桿防護油紙后，在閥桿上重新涂潤滑脂；
5.沖洗、清潔管路，以免損壞密封面。
四、產品參數：
公稱通徑：DN50mm-DN300mm；
公稱壓力：PN1.0MPa-1.6MPa；
溫度范圍：-29℃-300℃。
五、外形尺寸：
ON | L | Φ1 | H | H2 | N-M | 汽缸直徑（mm） | |
PN0.6 | PN1.0 | ||||||
50 | 40 |
| 125 | 397 | 51 | 4-M16 | 50 |
65 | 40 |
| 145 | 418 | 67 | 4-M16 | 65 |
80 | 50 |
| 160 | 579 | 82 | 4-M16 | 80 |
100 | 50 |
| 180 | 612 | 102 | 8-M16 | 100 |
125 | 50 |
| 210 | 710 | 127 | 8-M16 | 125 |
