一、簡介：

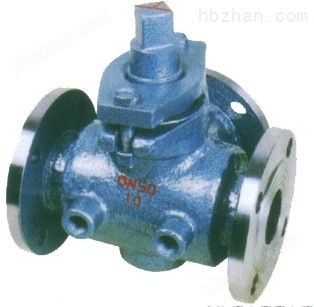

保溫瀝青閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口，兩個連接口可以通蒸汽或導熱油以便循環、從而達到對介質所需要的溫度，防止介質結晶。 BX43W、BX44W瀝青保溫旋塞閥是柱塞形的旋轉閥,啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉,起到切斷和接通介質以及分流介質的作用,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。
二、產品特點：
1、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
2、保溫瀝青閥采用整體式夾套結構設計，更能均勻地保溫、保冷。
3、保溫入口有法蘭、螺紋兩種形式供用戶選擇，也可定制入口連接方式及規格大小。
4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
三、注意事項：
1、保溫瀝青泵安裝后初次開機應檢查以下項目：
①進出管道上的閥門是否開啟；
②泵的轉向是否正確（從電動機方面看泵為順時針方向）（80、100RCB為逆時針旋轉）；
③注意泵的出口壓力表值是否在所規定的技術規范內；
④注意泵的運動中有無不正常的噪音或過熱現象。
2、保溫瀝青泵的密封如出現泄漏，請均勻微量壓緊密封壓蓋上的螺栓或螺母，但務必注意不要調的過緊以免劇烈發熱，降低泵軸和密封圈的使用奉命。
3、保溫瀝青泵輸送介質粘度偏高時會產行振動、噪音和間斷聲，應及時對介質進行加熱降低粘度，否則會對泵的軸承造成損壞。
4、保溫瀝青泵停機后，首先切斷電源，然后關閉排出管道上的閥門，避免造成泵倒轉。本系列鑄鋼瀝青泵,LQB瀝青泵,CLB瀝青泵出廠配置：標配：泵頭、聯軸器
四、產品性能規范:
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
BX43W-1.6C | 1.6 | 2.0 | 1.6 | 瀝青及厚質油類 | ≤425 |
BX44W-1.6C | 1.6 | 2.0 | 1.6 | ||
五、產品尺寸:
公稱通徑 | L | D | D1 | D2 | b | F | n-φd | H | S | |
50 | 二通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 250 | 30×30 |
三通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |||
65 | 二通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | 280 | 40×40 |
三通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | |||
80 | 二通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 320 | 45×45 |
三通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18
| |||
