概述

磁電式振動速度傳感器GJ100是屬于慣性式傳感，是利用磁電感應原理的振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動，切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與ZD-2型智能振動監控儀相配接，即可顯示振動速度或位移量的大小。也可以輸送到其它采集儀器或交流電壓表進行測量。

應用：

可用于測量軸承、機殼或結構的振動，可對旋轉或往復機械的綜合工況進行評價，它直接安裝在機器外部，故使用維護極為方便。

磁電式振動速度傳感器GJ100特點：

1、輸出信號和振動速度成正比，因此對振動測量來說可以兼顧高頻和中頻的應用領域，并且符合目前標準(ISO)。

2、相對于其它類型的振動傳感器而言，ZD10型磁電式振動速度傳感有較低的輸出阻抗，較好的信噪比。與一般通用交流電壓表或示波器配合就能工作，對輸出插頭和電纜也無特殊要求，使用方便。

3、傳感器有較低的使用頻率（5HZ）可以適用于低轉速的旋轉機器。

4、傳感器設計中取消了有磨擦的活動元件，因此靈活性好，壽命長。

5、傳感器反應靈敏，可以測量微小的振動。

參數

1， 測量方向：通用

2、 頻率響應： 10Hz～1000H z (-3dB)

3、 靈 敏 度：20mV /mm/ s±3%或客戶

4， 輸出信號：正弦波交流電壓信號

5、 線 性 度：< 3%

6、 溫度范圍：- 30℃～120℃；- 30℃～260℃（需特殊訂貨）

7、 zui大位移：2mm（峰峰值）

8、 環境條件：防塵、防潮（95%不冷凝）

9、 尺    寸：30*70mm

10、重    量：200g。

使用

     1，傳感器在使用前，應檢查接線是否完好；

       2，傳感器固定在被測點

       3，傳感器輸出信號電纜接收后端采集儀表；

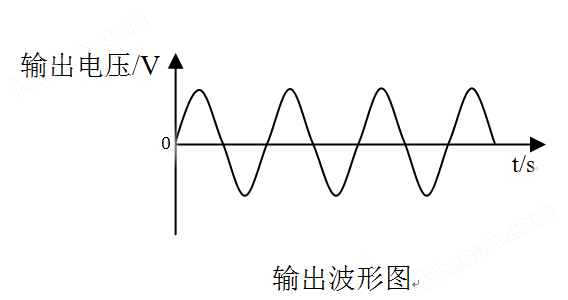

傳感器輸出波形圖：

選型

GJ100- A□□□– B□□ -  C□□
