氣動不銹鋼襯氟調節閥ZJHPF46-16P 調節閥生產

參考價	￥ 1688
訂貨量	≥1 件

具體成交價以合同協議為準

公司名稱上海栗垣閥門制造有限公司
品牌上海栗垣
型號
所在地上海市
廠商性質其他
更新時間2025/3/31 14:12:26
訪問次數1872

產品標簽:

氣動耐腐蝕調節閥

在線詢價收藏產品進入展商展臺

聯系方式：鐘彩云18601751753查看聯系方式

聯系我們時請說明是環保在線上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

上海栗垣閥門制造有公司技術人員有著豐富的研發、制造閥門經驗。創新解決方案，可幫助用戶減少設備維護成本并提高過程可用性。二位技術人員都擁有閥門的設計與研究經驗，銷售人員都時時刻刻在為社會的發展做好服務。

企業一貫奉行“承諾的不僅僅是口號”的宗旨，在實施質量管理的基礎上，合理的設計，外觀與內在并重的質量理念和用戶至上的服務意識，及具有競爭力的成本，不斷改進的產品及優質服務。

竭誠歡迎國內外客商、各界用戶和友仁前來考察、洽談貿易，展望未來，上海栗垣愿與您在成功的道路上攜手合作，再創輝煌！

展開顯示更多內容

電動閥門，氣動閥門，液動閥門，防爆電動球閥，防爆電動蝶閥，防爆電動閘閥，防爆電動截止閥，防爆電動調節閥

產品簡介在線詢價

材質	襯氟	加工定制	是
連接形式	法蘭	適用介質	水,弱酸堿介質

氣動不銹鋼襯氟調節閥ZJHPF46-16P以壓縮空氣為動力，接受4~20MA的直流信號，自動控制調節閥的開度，實現對管道內流體的壓力、流量、液位等參數的調節。可適用于一些腐蝕性介質控制調節，廣泛應用于石油煉制、化工、造紙、制藥、電力、鋼鐵等領域。采用法蘭連接，可以與管道水平安裝使用如需其他安裝位置訂貨時請注明

氣動不銹鋼襯氟調節閥ZJHPF46-16P 調節閥生產 產品信息

氣動不銹鋼襯氟調節閥ZJHPF46-16P說明書資料介紹:

氣動不銹鋼襯氟調節閥ZJHPF46-16P閥體鋼襯四氟，直通式，密封PTFE，壓力PN10~16，通經DN15-DN200，（國標），由于該閥接觸介質的部件均高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構	H直行程	CF:標準型襯氟調節閥	PN16=16	C=WCB	DN25= DN25
				CL150LB=150 LB	LC=LCB	NPS1〞=NPS1〞
				S10K=10K	P=CF8
					PL=CF3
					R=CF8M
					RL=CF3M
如：Z型氣動薄膜襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHCF-16C DN50

特性

與流體接觸的閥體內壁和閥內組件均高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯 (F46)，又聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

特點:

1、耐腐蝕：幾乎能耐的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。

作用形式:

氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）

配套附件:

定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等

性能參數:

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量　　系數Kv	單座	5	8	12	20	32	50	80	120	200	280	450	800	1200
額定流量　　系數Kv	雙座		10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		10	16		25		40			60			100
信號范圍		4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式		電開式（K）型、電關式（B）型
故障狀態時		全開、全關、自鎖保位
流量特性		等百分比、直線、快開性
允許泄漏量（L/h）		單座閥：≤10×閥的額定容量；雙座閥：≤10×閥的額定容量

公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

流量特性		直線、等百分比、快開
可調范圍		30:01:00
額定CV值		等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量		軟密封:VI級（氣泡級）
		泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

材料

閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：聚四氟乙烯
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆

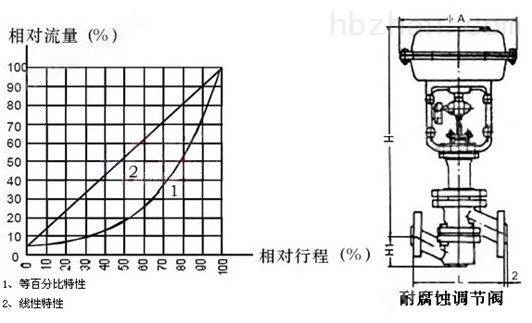

外形連接尺寸

公稱通徑DN	G3/4″	20	25	32	40	50	65	80	100	125	150	200
L	120	180	185	200	220	250	275	300	350	425	460	560
H1	453	460	517	529	594	624	824	834	848	902	920	1020
H2	50	65	70	80	79	85	100	114	162	200	240	300
A	282						360			470
