標準孔板流量計

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱淮安恒天儀表有限公司
品牌恒天
型號HTLG
所在地淮安市
廠商性質生產廠家
更新時間2018/3/8 14:05:23
訪問次數749

產品標簽:

孔板流量計標準孔板流量計

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

淮安恒天儀表有限公司座落于一代偉人周總理的故鄉——淮安市，有“天下*荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。
我公司擁有一批*從事自動化控制專業高科技人才，為各行業提供了滿意的成套系統。薈萃實力雄厚的專業隊伍，積淀豐富的技術，管理經驗，涵蓋全國的營銷網絡和分支機構，能夠快速，便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中，公司專門成立了電子*，依靠專業的網絡技術力量和電子商務貿易手段，實施對傳統經濟和資源的整合以及大范圍快速的拓展市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了*穩定的商業貿易伙伴關系。
　公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于品牌建設，不斷培育新的經濟增長點，把“恒天儀表”建設為品牌企業。本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌。我公司的電磁流量計，渦街流量計，V錐流量計，孔板流量計，渦輪流量計，蒸汽流量計，靶式流量計，超聲波流量計，旋進旋渦流量計，玻璃轉子流量計，金屬管浮子流量計，威力巴流量計，轉子流量計等流量計產品廣泛應用于石油、電力、化工、冶金、制藥、自來水等行業覆蓋全國各個地區。我公司還可根據客戶的要求提供各種特殊規格的儀器儀表。

展開顯示更多內容

蒸汽流量計，污水流量計，空氣流量計，污水流量表,濃度計，PH分析儀

產品簡介在線詢價

孔板分為標準孔板流量計，限流孔板，圓缺孔板，高壓透鏡孔板等等，不同種類的孔板，具有不同用處，能適用于不同要求的。

標準孔板流量計產品信息

恒天儀表為您介紹標準孔板流量計，：

標準孔板流量計適用于石油、化工、冶金等行業，也是至今為止用的zui多的流量計之一。

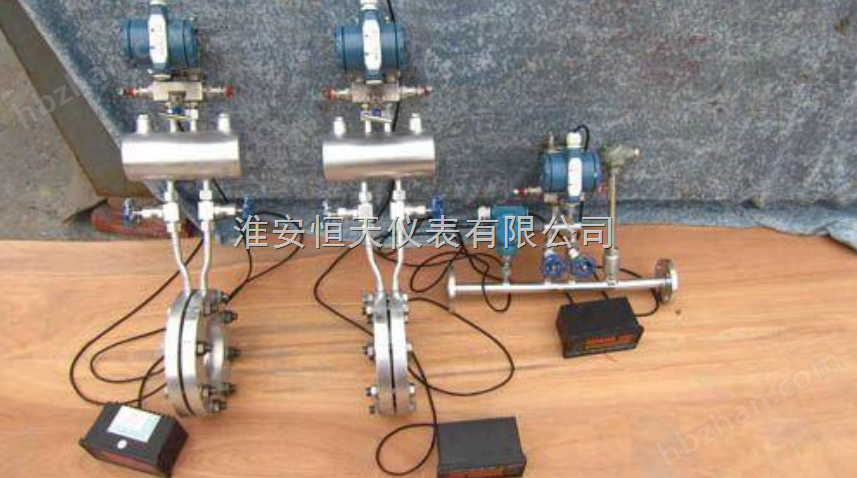

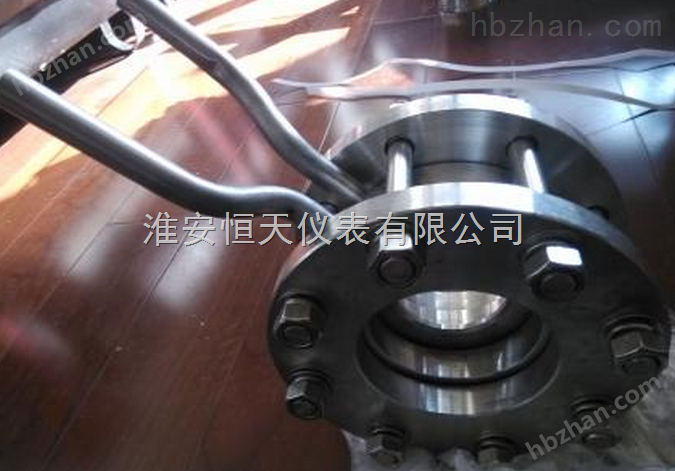

圖片

主要技術參數

. 取壓方式：角接（環室或單獨鉆孔）取壓、法蘭取壓、 D-D/2 取壓
. 公稱壓力： ≤ 32MPa （≥ 20MPa 時用高壓透鏡孔板或焊接式）
. 公稱通徑： 50 ～ 1000mm （標準孔板）
或< 50mm （整體孔板）> 1000mm （平孔板）
. 精確度（不確定度）： ± 0.5% ～ 1.5%
. 適用范圍：開孔直徑 d （ mm ）： d ≥ 12.5( 標準孔板 )
開孔直徑比β： 0.1 ≤β≤ 0.75
雷諾數范圍 ReD ： 0.1 ≤ β ≤ 0.75
107 ≥ ReD ≥ 5000 且 ReD ≥ 170 β 2 D ； D 以（ mm ）表示。

孔板技術指標

節流件名稱			適用管道 (DN mm)	適用直徑比B(d/D)	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板		環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000(3000)	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴 (ISA1932噴嘴)			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式		200－1200(2000)	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

名稱	型號	取壓方式	公稱管徑(mm)	公稱壓力(MPa)	執行標準(結構)
標準孔板	LGB	角接(環室取壓)	50～400	小于10	GB2624　K07(蘭化)DG
	LGB-Z	角接(鉆孔取壓)	400～2000	小于1.6	GB2624　K07(蘭化)DG
	LGB	環室(八槽)	50～400	小于32	流量測量手冊
	LGB	環室(無法蘭焊接式)	50～275	小于28.22	流量測量手冊DG0711～0718
	LGB-F	法蘭取壓	50～800	小于2.5	GB2624　K06(蘭化)
	LGB-F	法蘭取壓	50～400	4.0～40	GB2624　K06(蘭化)石化
	LGB-J	徑距取壓	50～760	小于10	GB2624
標準噴咀	LGP	角接(環室取壓)	50～400	小于10	GB2624 流量測量手冊
	LGP-Z	角接(鉆孔取壓)	400～500	小于1.6	GB2624 流量測量手冊
	LGP	環室(八槽)	50～300	小于32	流量測量手冊
	LGP	環室(高壓透鏡墊式)	15～150	小于32	流量測量手冊
	LGP	環室(無法蘭焊接式)	175～350	小于17.36	DG　0702～0710
長徑噴咀	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624 流量測量手冊
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4
文丘里噴咀	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07(蘭化)
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
圓缺孔板	LGQ	角接(環室取壓)	100～400	小于1.6
	LGQ-Z	角接(鉆孔取壓)	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	LJY	特殊取壓	少于1000	小于0.6	企業標準
