APL-210回信器_氣動元件升級產品


一.概述：

　　APL-210閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。

二.主要技術指標

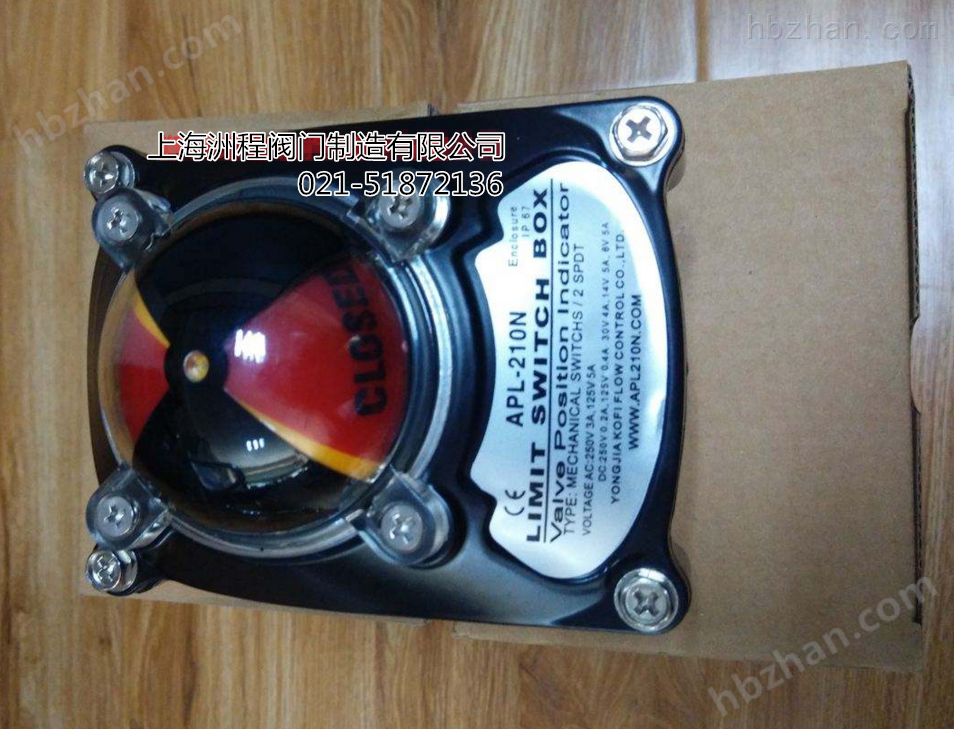

三.實物圖.

四.工作原理
閥門限位開關箱檢測的閥位轉角位移，通過同軸連接件或反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。

五.安裝及使用
1、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
2、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
3、讓閥門來回走幾次，確定限位開關信號通斷可靠。

六.注意事項
※必須斷電后開蓋。

※隔爆型引入電纜護套外徑Φ7～8mm，擰緊壓緊螺母，使密封圈內徑抱緊電纜的護套。

※不用的電纜引入裝置必須堵封。

※用戶安裝使用和維護防爆限位開關時，必須遵守GB50058-92《爆炸和火災危險環境電力裝置設計規范》和GB3836.15-2000防爆標準的規定。

上海洲程閥門有限公司擁有配套以下閥門品種：閘閥,球閥,截止閥,蝶閥,止回閥,隔膜閥,旋塞閥,減壓閥,安全閥,軟接頭,排污閥,電站閥門,調節閥,底閥,氧氣閥門,水利控制閥,疏水閥,電動執行器,氣動執行器等。

質量包括：鑄鋼,鑄鐵,不銹鋼,鉻鉬鋼,銅合金,塑料,合金鋼,鋁合金,陶瓷等。

連接方式分為：法蘭連接,內螺紋連接,外螺紋連接,對焊連接,承插焊連接,卡套連接,對夾連接等。

傳動方式:手動,電動,氣動,液動。

壓力范圍：0.6mpa-60mpa（150LB-2500LB）。

設計技術標準分為：國標,美標,徳標,日標以及非標標準。
