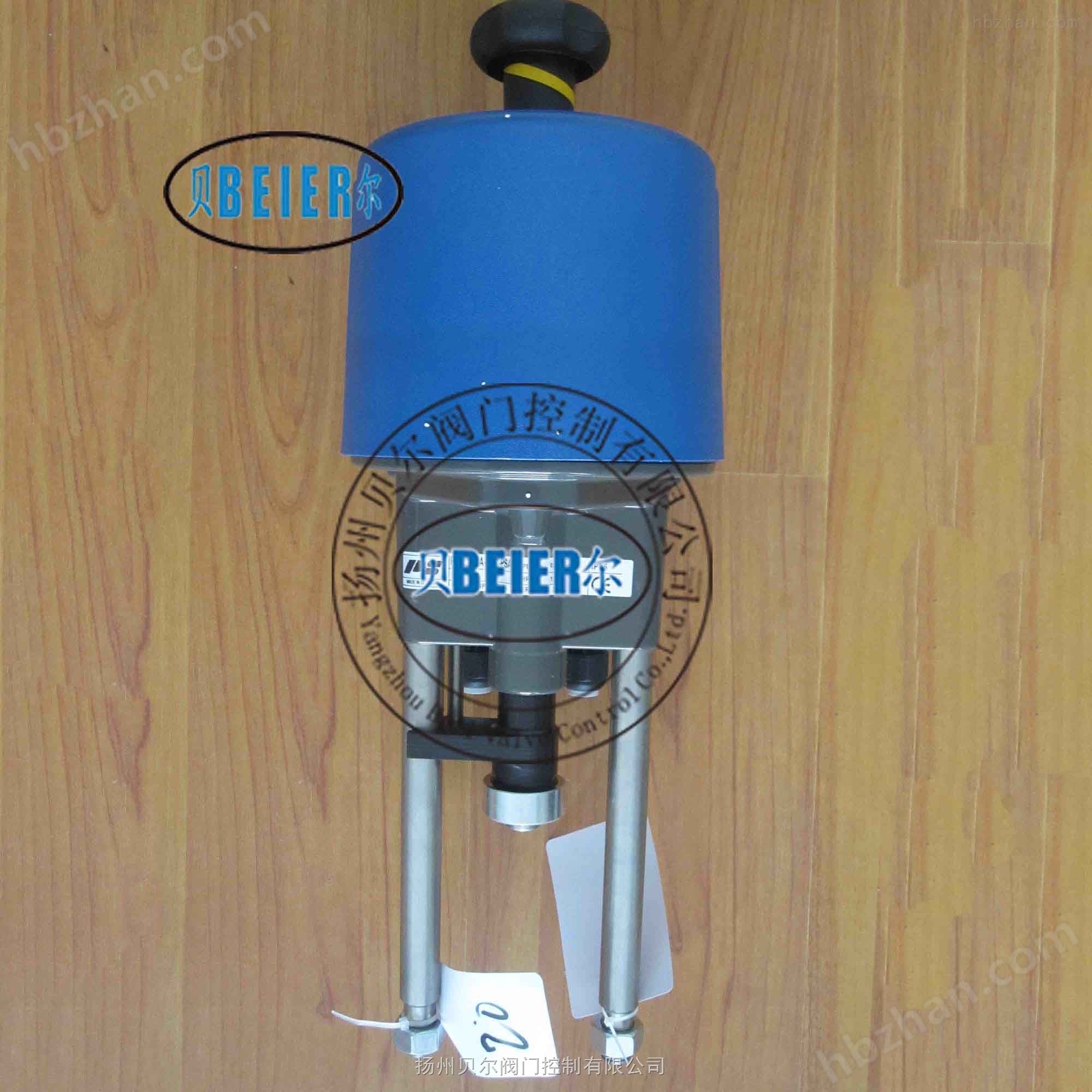

一、PSQ320MA-AMT 智能一體化電子式執行機構產品介紹
PSL系列電子式直行程電動執行機構是電動單元組合儀表DDZ系列中的執行單元之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制的系統中的執行調節機構，它內置伺服放大器，接受標準4~20mA信號，以單相220V.AC電源為動力，采用永磁同步電機為驅動電機，微處理數字控制電路和機械傳動組合成一種科技創新的智能化儀表。
二、PSQ320MA-AMT 智能一體化電子式執行機構結構
直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機作為連接兩隔離部分的中間部件。電機按控制要求輸出轉矩通過多級正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。因此桿螺紋必須自鎖并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有—個防止轉動的止轉鎖定裝置，出軸的徑向鎖定裝置也可以做動位置指示器。鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的開關板將輸出軸位移轉換成電信號提供給智能控制器作為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開關來限制，并由兩機械限位保護。
執行機構電器部件布線嚴謹并與傳動部件*隔離，提高了執行機構的可靠運行，傳動部件采用 CNC 加工的小齒隙密封齒輪傳動，具有效率高、噪音低、壽命長、穩定可靠、不會因工藝環境介質人口壓力波動而造成執行機構共振等特點。
三、PSQ320MA-AMT 型號規格
PSL執行器型號 | 推力 | 速度 | zui大行程 | 電源（V） | 功耗（W） | 電機保護 | 出線連接 | 手動 | 防護 | 重量 |
PSL201 | 1.0 | 0.25 | 50 | 220VAC | 6.00 | 允許堵轉 | 2×PG13.5 | 手輪 | IP67 | 4.25 |
PSL202 | 2.0 | 0.50 | 50 | 220VAC | 10.90 | 允許堵轉 | 2×PG13.5 | 手輪 | IP67 | 4.50 |
PSL204 | 4.5 | 0.50 | 50 | 220VAC | 21.00 | 熱敏開關 | 2×PG13.5 | 手輪 | IP67 | 5.00 |
PSL208 | 8.0 | 1.00 | 50 | 220VAC | 80.50 | 熱敏開關 | 2×PG13.51 | 手輪 | IP67 | 7.00 |
PSL210 | 10.0 | 0.35 | 50 | 220VAC | 30.00 | 熱敏開關 | 2×PG13.5 | 手輪 | IP67 | 7.00 |
PSL312 | 12.0 | 0.60 | 65 | 220VAC | 78.00 | 熱敏開關 | 3×PG16 | 手輪 | IP65 | 10.00 |
PSL314 | 14.0 | 0.30 | 65 | 220VAC | 60.00 | 熱敏開關 | 3×PG16 | 手輪 | IP65 | 10.00 |
PSL320 | 20.0 | 1.00 | 100 | 220VAC | 130.00 | 熱敏開關 | 3×PG16 | 手輪 | IP65 | 20.00 |
四、PSQ320MA-AMT 的應用
電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干擾性強、防護等級高等優點，而且還可與HART協議、FF協議現場總線控制系統用作終端執行元件，被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。
貝爾鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
