ACR系列網絡電力儀表
概述
ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種*的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
產品說明
特點
ACREL公司集多年電力測量產品設計之經驗，采用現代微處理器技術和交流采樣技術設計而成了該系列網絡電力儀表。產品的設計充分考慮了成本效能化、智能性和可靠性，有以下特點：
l 可直接從電流、電壓互感器接入信號；
l 可任意設定PT/CT變比；
l 儀表顯示可滾動設置；
l I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計；
l 多塊儀表可設置不同地址；
l 可通訊接入SCADA、PLC系統中；可與業界多種軟件通訊（Intouch, Fix, Citec，組態網等）；
l LED或藍屏背光LCD顯示，可視度高；
l 方便安裝，接線簡單，工程量小；
l 儀表采用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行；
l 四象限電能計量，分時計費，zui大需量紀錄及12個月電能統計。
1.2.2 應用
該系列網絡電力儀表的應用領域非常廣泛而且便于系統集成，凡是有電力供應的地方都有它們的用武之地，特點是在對電力品質、電力安全有較高要求的場合以及有自動化需要的場合。它適用于如下領域，并且已有眾多成功應用經驗。
l 能源管理系統
l 變電站自動化
l 配電網自動化
l 小區電力監控
l 工業自動化
l 智能建筑
l 智能型配電盤、開關柜
功能
ACREL公司集多年的專業經驗，推出了網絡電力儀表。它是采用現代微處理器技術和交流采樣技術設計而成。每個儀表可測量多種參數，作為遠端監控系統（SCADA）的前端；可聯網使用，亦可單獨使用。
網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議，以滿足您的自動化通信系統，使用低成本的屏蔽雙絞線配線即可構造一可靠的通訊網絡。不管是在微弱之照度下，亦或是*漆黑的情況下高亮度發光LED顯示器都會為您提供清晰的數據顯示。
對于該網絡電力儀表的使用者來說，可以輕易地在短時間內學會本機四鍵式操作法，該電力儀表提供多窗口式顯示功能，可讓使用者同時讀取多項電力參數。
技術指標
| 技術參數 | 指 標 | ||
| 輸入 | 網絡 | 單相、三相三線、三相四線 | |
| 電壓 | 額定值 | AC100V、400V | |
| 過負荷 | 1.2倍持續，瞬時2倍/1秒 | ||
| 功耗 | ＜0.2VA | ||
| 阻抗 | ＞200kΩ | ||
| 電流 | 額定值 | AC1A、5A | |
| 過負荷 | 1.2倍持續，瞬時10倍/10秒 | ||
| 功耗 | ＜0.2VA | ||
| 阻抗 | ＜0.1Ω | ||
| 頻率 | 50±5Hz，60±5Hz | ||
| 輸出 | 電能脈沖 | 2路脈沖輸出，10000、40000、160000imp/kwh | |
| 通訊 | RS485/Modbus-RTU 波特率38400、19200、9600、4800可設定 | ||
| 電源 | 范圍 | AC80-270V、DC90-350V | |
| 功耗 | ＜1W | ||
| 工頻耐壓 | 2kV/1min交流有效值 | ||
| 抗干擾性能 | 符合GB6162 | ||
| 環境 | 溫度 | 工作：-10~+55℃，存貯：-25~+70℃ | |
| 濕度 | ≤95%RH，不結露，無腐蝕性氣體場所 | ||
| 海拔 | ≤2000米 | ||
| 精度等級 | 電流、電壓：0.2級，功率、有功電能：0.5級，頻率：0.05Hz，無功電能：1級 | ||
產品規格
80型產品規格
l 功能一覽表
| 型號 功能特性 | ACR10E | ACR10EL | ACR100E | ACR110E | ACR110EL | ACR120E | ACR120EL | |
| 顯示 方式 | 數碼管（LED） | √ | | √ | √ | | √ | |
| 液晶屏（LCD） | | √ | | | √ | | √ | |
| 測 量 參 數 | 單相電流 | √ | √ | | | | | |
| 三相電流 | | | | √ | √ | √ | √ | |
| 單相電壓 | √ | √ | | | | | | |
| 三相電壓 | | | | | | √ | √ | |
| 電網頻率 | √ | √ | | | | √ | √ | |
| 單相（有功功率、無功功率、功率因數） | √ | √ | | | | | | |
| 三相（有功功率、無功功率、功率因數） | | | | | | √ | √ | |
| 單相（有功電能、無功電能） | √ | √ | | | | | | |
| 三相有功電能 | | | √ | √ | √ | √ | √ | |
| 三相無功電能 | | | √ | | | √ | √ | |
| 選配 功能 （可共選） | F（復費率電能統計） | | | | | | | √ |
| D（zui大需量） | | | | | | | √ | |
| 選配 功能 （任選其一） | M（模擬量） | √ | √ | √ | √ | √ | √ | √ |
| J（越限報警） | √ | √ | | | | | | |
| JM（模擬量+報警） | √ | √ | | | | | | |
| K（2DI/2DO） | √ | √ | √ | √ | √ | √ | √ | |
| K（4DI） | | | √ | √ | √ | √ | √ | |
| K（5DI/2DO） | | | | | | | √ | |
注：
1、J（繼電器越限報警輸出）與第二路開關量輸出復用；
2、ACR10E（L）在選配K（2DI/2DO）功能時無脈沖信號輸出端口；
3、ACR100E、ACR110E（L）、ACR120E（L）在選配K（4DI）功能時具備1路有功電能脈沖信號輸出端口，在選配K（2DI/2DO、5DI/2DO）功能時無脈沖信號輸出端口；
電能管理選型方案
| 應用場合 | | 型號 | 主要功能 | |
| 高壓重要回路或低壓進線柜 | ACR330ELH | LCD顯示、全電參量測量（U、I、P、Q、PF、F、S）；四象限電能計量、復費率電能統計；THDu，THDi、2-31次各次諧波分量；電壓波峰系數、波形因子、電流K系數、電壓與電流不平衡度計算；電網電壓電流正、負、零序分量（含負序電流）測量；4DI+3DO（DO3做過壓、欠壓、過流、不平衡報警）；RS485通訊接口、Modbus協議或DL/T645規約 | ||
| 低壓聯絡柜、出線柜 | ACR220EL | LCD顯示、全電參量測量（U、I、P、Q、PF、F）；四象限電能計量、復費率電能統計、zui大需量統計；4DI+2DO；RS485通訊接口、Modbus協議 | ||
| 動力柜 | ACR120EL | LCD顯示、全電參量測量（U、I、P、Q、PF、F）；四象限電能計量、復費率電能統計、zui大需量統計；2DI+2DO；RS485通訊接口、Modbus協議 | ||
| DTSD1352 （ADL3000） | LCD顯示、全電參量測量（U、I、P、Q、PF、F、S）；四象限電能計量、復費率電能統計、zui大需量統計；電流規格1.5（6）A、5（20）A、10（40）A、20（80）A可選、RS485通訊接口、Modbus協議或DL/T 645規約可選 | |||
| 照明箱 | DTSF1352 （ADL300） | 電流規格1.5（6）A、 5（20）A、10（40）A、20（80）A可選、復費率電能統計、電能脈沖輸出、RS485通訊接口、Modbus協議或DL/T 645規約可選 | 三相電能計量 | |
| DDSF1352 （ADL100） | 電流、電壓測量；單相電能計量 | |||
| DDS1352 （ADL10） | 電流規格5（30）A、電能脈沖輸出、LED同步指示 | 單相電能計量 | ||
產品價格表：
| 安科瑞ACR多功能網絡電力儀表 | ||||||||
| ACR系列多功能網絡電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的一種智能表。它能測量所有的常用電力參數，如電流、電壓，有功、無功功率，電度等以及全面的電能計量和考核管理（如四象限電能計量和分時電能統計，zui大需量及12月電能統計等）。該電力儀表具備完善的通信聯網功能，帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，采用高亮度的LED/LCD顯示界面，可通過面板按鍵來實現參數設置和控制，它非常適合于實時電力監控系統。 | ||||||||
| 應用場合 | 外形 | 儀表型號 | 功能 | 開孔 （mm*mm） | 可選配功能 | 出廠價 （元/只） | | |
| 進線柜 |
| ACR220E | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；RS485/Modbus、四象限電能、LED顯示 | 面框：96*96 開孔：88*88 進深：85 | 1.M2；2.4DI 3.2DI/2D0 4.4DI+1路脈沖 5.M2+2路脈沖 | 3280 | | |
| ACR220EL | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）； RS485/Modbus、四象限電能、LCD顯示 | 1.M2；2.4DI； 3.2DI/2D0； 4.4DI/2DO 5.4DI+1路脈沖+F+D 6.2DI/2D0+F+D 7.4DI/2DO+F+D 8.M2+2路脈沖+F+D | 3880 | | ||||
| ACR220ELH | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；THDu、THDi、2-31次各次諧波分量；四象限電能、RS485/Modbus、LCD顯示 | 1.F 2.4DI/2D0 3.4DI/2D0+1路脈沖+F | 4280 | | ||||
| ACR230ELH | 三相（I、U、kW、kvar、kVA、kWh、Kvarh、Hz、cosΦ）；四象限電能計量；zui大需量；THDu,THDi、2-31次各次諧波分量；CF（電壓波峰系數）、THFF（波形因子）、KF（電流K系數）、εu（電壓不平衡度）、εi（電流不平衡度）計算；電網電壓電流正、負、零序分量（含負序電流）測量；RS485/Modbus、大屏幕點陣式LCD圖形顯示、全中文菜單 | 1.F 2.4DI/2D0 3.4DI/2D0+1路脈沖+F | 4860 | | ||||
| ACR320E | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；RS485/Modbus、四象限電能、LED顯示 | 面框：120*120 開孔：108*108 進深：85 | 1.M2 2.8DI 3.8DI/2D0 4.M2+2路脈沖 5.8DI+1路脈沖 6.8DI/2D0+1路脈沖 | 3280 | | ||
| ACR420E | 面框：144*144 開孔：133*133 進深：85 | 3280 | | |||||
| ACR320EL | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LCD顯示 | 面框：120*120 開孔：108*108 進深：85 | 1.F；2.D；3.M2；4.8DI； 5.8DI/2DO 6.8DI+2路脈沖+F+D 7.8DI/2D0+F+D 8.M2+2路脈沖+F+D | 3880 | | |||

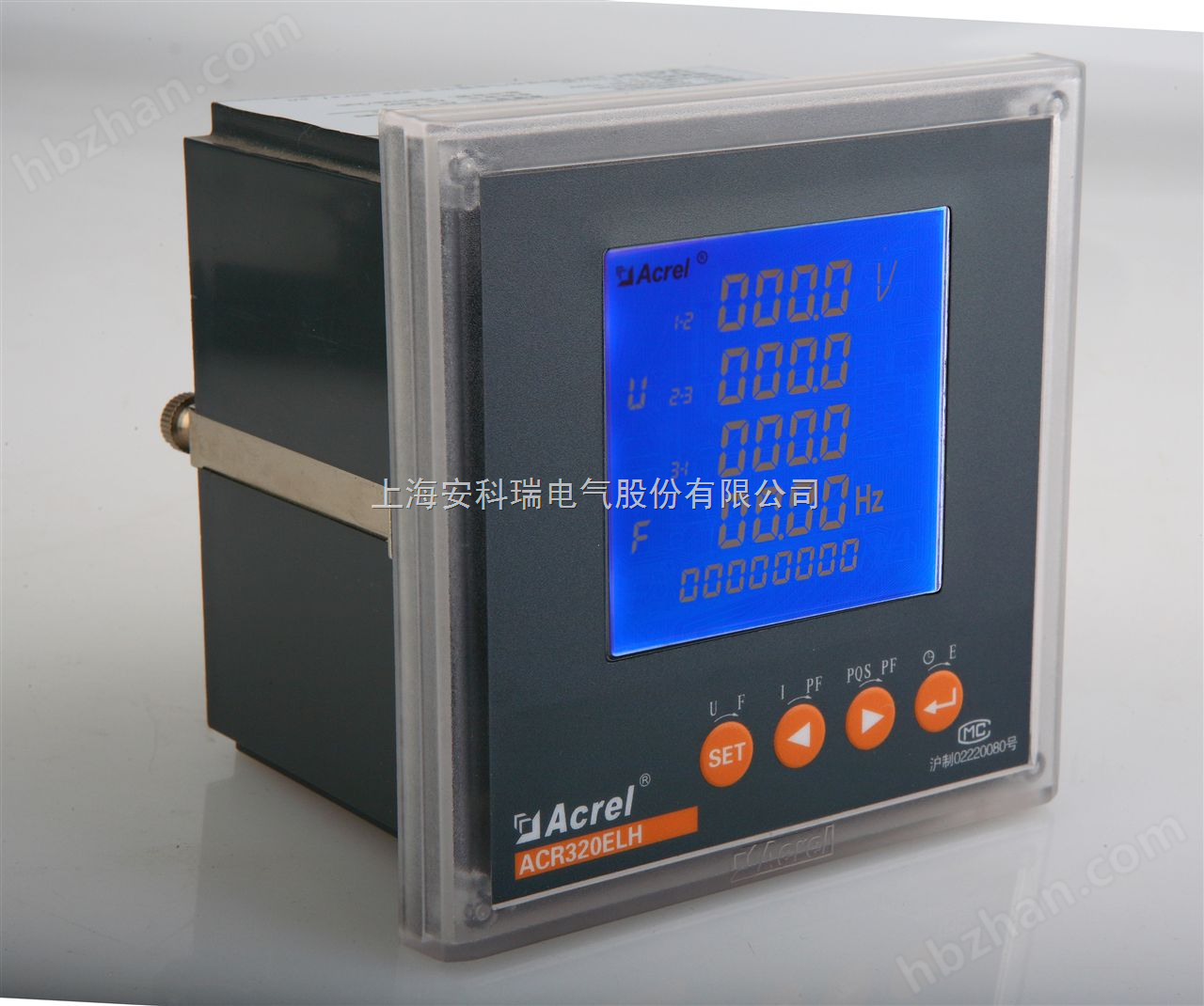

| ACR320ELH | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；THDu、THDi、2-31次各次諧波分量；四象限電能、RS485/Modbus、LCD顯示 | 1.F 2.4DI/2D0 3.4DI/2D0+1路脈沖+F | 4280 | | ||||
| ACR330ELH | 三相（I、U、kW、kvar、kVA、kWh、Kvarh、Hz、cosΦ）；四象限電能計量；THDu,THDi、HRUn/HRIn（2-31次各次諧波分量）；CF（電壓波峰系數）、THFF（波形因子）、KF（電流K系數）、εu（電壓不平衡度）、εi（電流不平衡度）計算；電網電壓電流正、負、零序分量（含負序電流）測量；RS485/Modbus、大屏幕點陣式LCD圖形顯示、全中文菜單 | 1.F 2.J 3.M2 4.SOE 5.4DI/2D0 6.8DI/2D0 7.4DI/2D0+1路脈沖+J+F 8.4DI+M2+1路脈沖 9.8DI/2D0+1路脈沖+F | 4860 | | ||||
| ACR330EGH | 三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；四象限電能計量；THDu,THDi、2-31次各次諧波分量；CF（電壓波峰系數）、THFF（波形因子）、KF（電流K系數）、εu（電壓不平衡度）、εi（電流不平衡度）計算；電壓電流正、負、零序分量（含負序電流）測量；RS485/Modbus、大屏幕點陣式LCD圖形顯示、全中文菜單 | 面框：120*120 開孔：108*108 進深：85 | 1.F 2.SOE 3.8DI/4D0 4.故障波形記錄 5.8DI/4D0+1路脈沖+F | 6800 | | ||
| ACR450EGH | 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；四象限電能計量；THDu,THDi、2-31次各次諧波分量；CF（電壓波峰系數）、THFF（波形因子）、KF（電流K系數）、εu（電壓不平衡度）、εi（電流不平衡度）計算；電壓電流正、負、零序分量（含負序電流）測量；故障波形記錄，RS485/Modbus、大屏幕彩色點陣式LCD圖形顯示、全中文菜單 | 面框：144*144 開孔：133*133 進深：85 | 1.F 2.SOE 3.8DI/4D0 4.以太網 5.SD卡 6.CAN 7.8DI/4D0+1路脈沖+F | 9080 | | |||
| |
| ACR10E | 單相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus，LED顯示（帶L為LCD顯示） | | 1.M1；2.2DI 3.2DI/2DO 4.2DI+2路脈沖 5.M1+2路脈沖 | 960 | | |
| ACR10EL | 1280 | | ||||||
| ACR100E | 三相kWh、kvarh、RS485/Modbus、 四象限電能、LED顯示 | 1.M1 2.4DI 3.2DI/2DO 4.4DI+1路脈沖 5.M1+2路脈沖 | 1980 | | ||||
| ACR110E | 三相I、kWh、RS485/Modbus、LED顯示（帶L為LCD顯示） | 2280 | | |||||
| ACR110EL | 3200 | | ||||||
| ACR120E | 三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LED顯示 | 3280 | | |||||
| ACR120EL | 三相I、U、kW、Kvar、Kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LCD顯示 | 1.M1；2.2DI； 3.2DI/2DO 4.4DI+1路脈沖+F+D 5.2DI/2D0+F+D 6.M1+2路脈沖+F+D | 3580 | | ||||
| ACR200 | 三相I、U、RS485/Modbus、LED顯示 | 面框：96*96 開孔：88*88 進深：85 | 2DI/2D0 | 1600 | | |||
| ACR200E | 三相kWh、kvarh、RS485/Modbus、 四象限電能、LED顯示 | 1.M2 2.4DI 3.2DI/2DO 4.4DI+1路脈沖 5.M2+2路脈沖 | 1980 | | ||||
| ACR210E | 三相I、kWh、RS485/Modbus、LED顯示 | 2280 | | |||||
| ACR220E | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LED顯示 | 3280 | | |||||
| ACR210EL | 三相（I、kWh）、RS485/Modbus、LCD顯示 | 1.F；2.M2； 3.4DI； 4.2DI/2DO 5.4DI/2DO 6.4DI+1路脈沖+F 7.2DI/2D0+F 8.4DI/2D0+F 9.M2+2路脈沖+F | 3200 | | ||||
| ACR220EL | 三相（I、U、kW、Kvar、Kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LCD顯示 | 1.F；2.D；3.M2；4.4DI； 5.2DI/2DO 6.4DI/2DO 7.4DI+1路脈沖+F+D 8.2DI/2D0+F+D 9.4DI/2DO+F+D 10.M2+2路脈沖+F+D | 3880 | | ||||
| ACR300E | 三相kWh、kvarh、RS485/Modbus、 四象限電能、LED顯示 | 面框：120*120 開孔：108*108 進深：85 | 1.M2 2.8DI 3.8DI/4DO 4.M2+2路脈沖 5.8DI+2路脈沖 | 1980 | | |||
| ACR310E | 三相I、kWh、RS485/Modbus、LED顯示 | 2280 | | |||||
| ACR320E | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LED顯示 | 3280 | | |||||
| ACR320EL | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LCD顯示 | 1.F；2.D；3.M2；4.8DI； 5.8DI/2DO 6.8DI+2路脈沖+F+D 7.8DI/2D0+F+D 8.M2+2路脈沖+F+D | 3880 | | ||||
| ACR400E | 三相kWh、kvarh、RS485/Modbus、 四象限電能、LED顯示 | 面框：144*144 開孔：133*133 進深：85 | 1.M2；2.8DI 3.8DI/2DO 4.8DI+1路脈沖 5.8DI/2D0+1路脈沖 6.M2+2路脈沖 | 1980 | | |||
| ACR410E | 三相I、kWh、RS485/Modbus、LED顯示 | 2280 | | |||||
| ACR420E | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限電能、LED顯示 | 3280 | | |||||
| |
| ACR10E | 單相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus，LED顯示（帶L為LCD顯示） | | 1.M1；2.2DI 3.2DI/2DO 4.2DI+2路脈沖 5.M1+2路脈沖 | 960 | | |
| ACR10EL | 1280 | | ||||||
| ACR100E | 三相kWh、kvarh、RS485/Modbus、 四象限電能、LED顯示 | 1.M1 2.4DI 3.2DI/2DO 4.4DI+1路脈沖 5.M1+2路脈沖 | 1980 | | ||||
| ACR110E | 三相I、kWh、RS485/Modbus、LED顯示（帶L為LCD顯示） | 2280 | | |||||
| ACR110EL | 3200 | | ||||||
| ACR120E | 三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LED顯示 | 3280 | | |||||
| ACR120EL | 三相I、U、kW、Kvar、Kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LCD顯示 | 1.M1；2.2DI；3.2DI/2DO 4.4DI+1路脈沖+F+D 5.2DI/2D0+F+D 6.M1+2路脈沖+F+D | 3580 | | ||||
| 聯絡柜 |
| ACR220E | 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LED顯示 | 面框：96*96 開孔：88*88 進深：85 | 1.M2；2.4DI；3.2DI/2D0 4.4DI+1路脈沖 5.M2+2路脈沖 | 3280 | | |
| ACR220EL | 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LCD顯示 | 1.M2；2.4DI；3.2DI/2D0 4.4DI/2DO 5.4DI+1路脈沖+F+D 6.2DI/2D0+F+D 7.4DI/2DO+F+D 8.M2+2路脈沖+F+D | 3880 | | ||||
| ACR320E | 三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LED顯示 | 面框：120*120 開孔：108*108 進深：85 | 1.M2；2.8DI；3.8DI/4DO 4.M2+2路脈沖 5.8DI+2路脈沖 | 3280 | | |||
| ACR320EL | 三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限電能、LCD顯示 | 1.F；2.D；3.M2；4.8DI 5.8DI/2DO 6.8DI+2路脈沖+F+D 7.8DI/2D0+F+D 8.M2+2路脈沖+F+D | 3880 | | ||||
| | ACR450EGH | 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；四象限電能計量；THDu,THDi、2-31次各次諧波分量；CF（電壓波峰系數）、THFF（波形因子）、KF（電流K系數）、εu（電壓不平衡度）、εi（電流不平衡度）計算；電壓電流正、負、零序分量（含負序電流）測量；故障波形記錄，RS485/Modbus、大屏幕彩色點陣式LCD圖形顯示、全中文菜單 | 面框：146*146 開孔：139*139 | 8DI/4DO:400 復費率電能統計:400 SOE事件記錄:400 以太網 :400 SD卡:200 CAN:400 | 9080 | | ||
| | ||||||||
| 注一： D:zui大需量 M：4-20mA模擬量； K：開關量DI/DO； J：繼電器報警； F:復費率電能統計 SOE:SOE事件記錄 L：LCD（液晶顯示） 另：1.Modbus通訊接口可擴展Profibus通訊接口（需另外收費） 2.ACR1××系列適用于0.4KV系統 | 注二： 1.zui大需量（D）+200元 2.一路4-20mA（M）+200元 3.二路4-20mA（M2）+400元 4.三路4-20mA（M3）+600元 5.四路4-20mA（M4）+800元 6.2DI/2DO（K）+200元 7.4DI（K）+200元 8.4DI/2DO（K）+300元 9.8DI（K）+300元 10.8DI/2DO（K）+400元 11.8DI/4DO（K）+400元 12.一路繼電器報警（J）+200元 13.復費率電能統計（F）+400元 14.SOE事件記錄+400元 15.故障波形記錄+800元 16.以太網+400元 17.SD卡+200元 18.CAN+400元 19.脈沖輸出 | | | |||||
